Конденсатор On-line тестер/СОЭ тестер/Малый ESR стол

Описание

Конденсатор On-line тестер/СОЭ тестер/Малый ESR стол

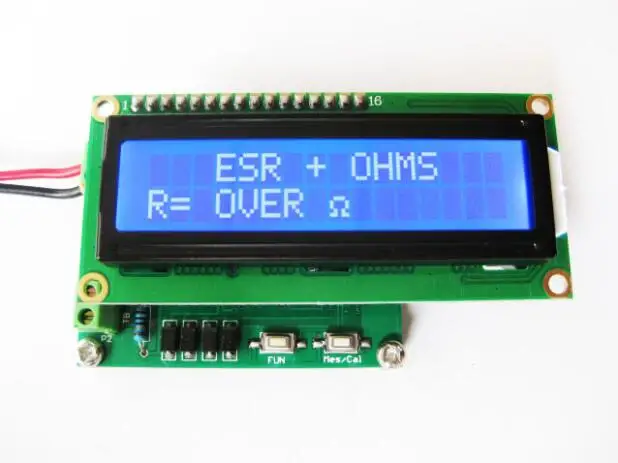

Обзор: материнская плата

HR200-это небольшой ЭСР-миллиомный метр, который измеряет значение ЭСР электролитических конденсаторов и может также использоваться для измерения измерители сопротивления. Он прост в использовании.

Область применения:

● Измерьте значение ЭСР электролитического конденсатора;

● Измерьте значение сопротивления;

Технические данные:

1, диапазон измерения сопротивления: 0,001 ~ 120 Ω

2, частота измерения: 100 K Гц

3, Разрешение частоты: 1 МОм

4, рабочее напряжение: 7 ~ 12 В постоянного тока

5, рабочий ток: <50 мА

6, Рабочая температура:-40 °C ~ 65 °C

7, Температура хранения:-40 °C ~ 65 °C

8, размер изделия: 57 мм * 45 мм * 20 мм (длина * ширина * высота)

Примечание: дисплей имеет подсветку, стандартный интерфейс LCD1602.

В-четвертых, описание интерфейса и связанные с ним операции

Интерфейс P1 (блок питания)

VDD: положительный источник питания (7 ~ 12 В)

GND: отрицательный источник питания

Интерфейс P2 (измерение)

TA: Подключите измерительный компонент.

TB: Подключите измерительный компонент.

Описание кнопок

Mes/Cal: калибровка (калибровка линии измерения короткого замыкания)

Веселье: не используется;

Форма ESR-хороший инструмент для технического обслуживания

1. Определение электролитического конденсатора является хорошим или плохим, и точность суждения высока.

ESR-это параметр, который непосредственно относится к дефекту производительности конденсатора. Является ли это общей проблемой, такой как утечка электролитического конденсатора, сухость или невидимая проблема бездействия электролита, он может быть обнаружен конденсаторный счетчик ESR. По словами зарубежного производителя, вы можете найти более 95% проблемных электролитических конденсаторов. Он не утверждал, что 100% причина в том, что конденсаторный счетчик esr (не специально разработан) не может обнаруживать неисправность короткого замыкания между двумя контактами конденсатора. К сожалению, вероятность этого короткого замыкания в конденсаторе гораздо ниже, чем вероятность того, что сам конденсатор не сработает. Даже если конденсатор имеет неисправность короткого замыкания или короткого замыкания происходит в устройстве, подключенном параллельно, внешняя производительность цепи будет очень заметна и может быть легко обнаружена обычным мультиметром. Например, напряжение на конденсаторе и сопротивление постоянного тока гораздо ниже нормального значения.

2. Можно измерять онлайн без удаления компонентов, что значительно повышает эффективность обнаружения

«Онлайн-измерение» относится к обнаружению компонентов, которые не удаляются из платы, когда они не заряжены. Многие люди знают, что общие компоненты диодов, транзисторов, резисторов и т. Д. Могут быть обнаружены онлайн с мультиметром, чтобы узнать степень успеха неисправных компонентов. Конденсатор не является хорошим, потому что ему нужен привод сигнала переменного тока, мультиметр не может ничего с ним сделать. Так как электронные устройства обычно используют электролитические конденсаторы, некоторые устройства используют более ста. Удобство онлайн-измерений облегчает уход за ребенком, что очень важно.

3. Малый размер, легкий вес, низкое энергопотребление, легко переносить, простой и гибкий в использовании

Конденсаторный счетчик ESR может быть изготовлен из аккумулятора, и выключатель питания можно включить без громоздких настроек. Хотя мост LCR уже имеет функцию конденсаторный счетчик ESR, цена низкоклассного внутреннего LCR моста с высокой тестовой частотой всего 1 кГц составляет более тысячи долларов, что делает фанатов, которые застенчивы в сумке, обессилены. Большинство мостов LCR являются настольными инструментами. Они большого размера и тяжелого веса и требуют внешнего источника питания для работы. Неудобно тащить хвост при использовании. Тестовый уровень ручного LCR моста, как правило, фиксируется при типичном значении 0,3 Vrms (ie 848 mVpp). Такие уровни достигают значений включения многих полупроводниковых устройств, в результате чего некоторые результаты онлайн измерений становятся ненадежными.

В последнее время у меня часто возникают некоторые клиенты, задающие эти вопросы и поясняющие:

Вопрос: Этот измеритель HR200 измеряет значение емкости ESR. Может ли он все еще измерять емкость?

HR200-это метр, который специально измеряет значение емкости ESR и не может измерять емкость.

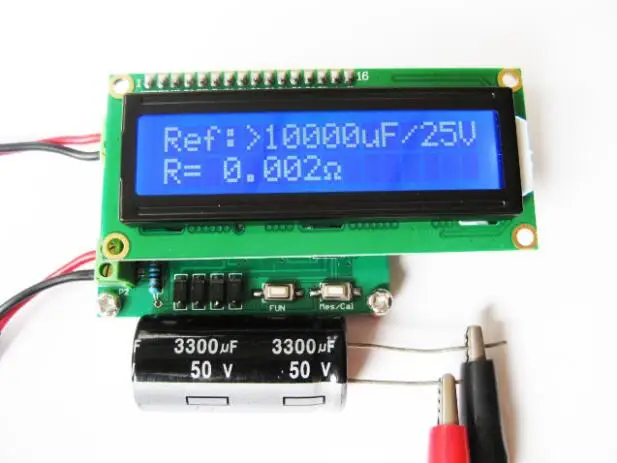

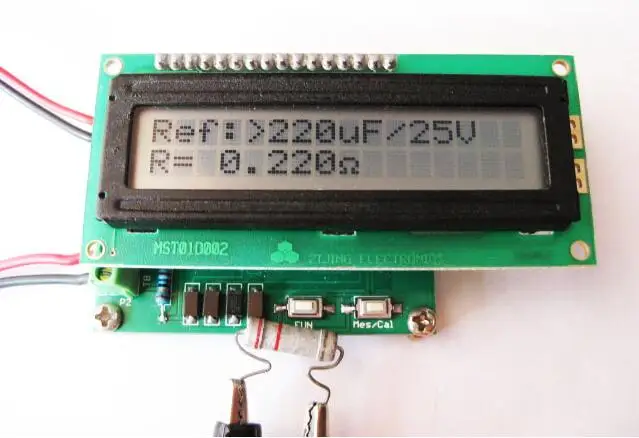

На дисплее LCD1602 ниже в следующей строчке букв отображается «10000. 0uF». Это значение не является значением емкости конденсатора под испытанием. Это значение является только справочным значением. Для получения подробной информации обратитесь к справочной таблице сопротивления esr-конденсатор.
