Контроль доступа Магнитная блокировочная плата с временной задержкой печатная плата модуль магнитный замок блок управления печатная плата

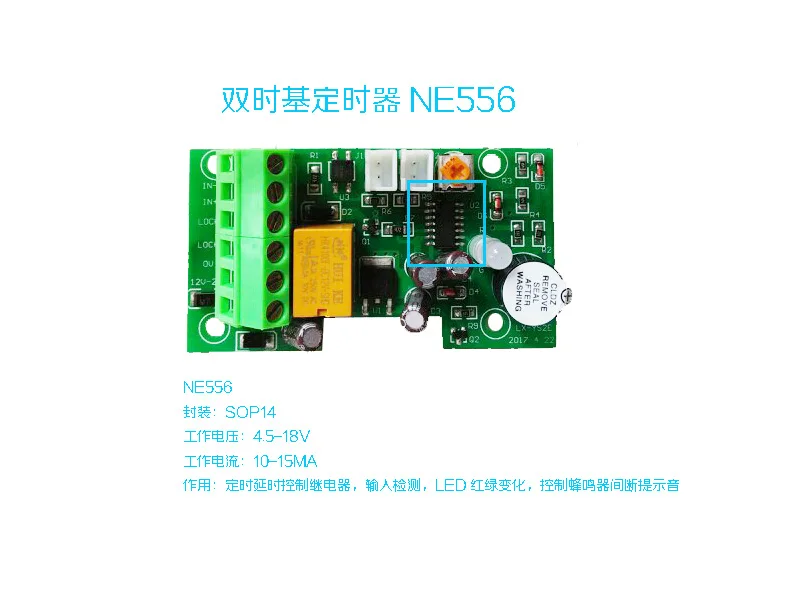

Модуль задержки магнитного замка: LX-YS2E

\

1, подходит для блокировки выключения питания.

2, диапазон напряжения: 12 в-24 в (Примечания: 24 В питания, замок должен быть be24в продукт).

3, реле управления выходным положительным напряжением 。 (максимальный выходной ток реле контакта 3A, 1 замок магнитного force0.4ALeft и справа, 1 штекер электрического lock1ALeft и справа, 1 замок все еще sound2ALeft и справа, 1put1073электрический контроль lock3ALeft и справа) 。

4,12 в напряжение реле stabilizing стабилизирующая трубка давления обеспечивает напряжение (1one12vрелейное рабочее напряжение 40maleft и Right, 1Oneled10MALeft и Right, 1А buzzer20MALeft и Right, чип less5MA, общий ток не превышает 100 мА). 78M12Can again24vнормальная работа под напряжением, и не Worry78M12Heating проблема стабилизирующей трубки давления, не worry12V проблема сопротивления давления реле, стабилизация давления tube78M12Output достаточный запас тока, пожалуйста, не стесняйтесь использовать! релейный контакт контролирует положительный Полюс источника питания Стабилизатор напряжения. 。

Если вход is12V, то релейный контакт выход is12V 。

Если вход is24V, то релейный контакт выход is24V 。

5, блок питания положительный и отрицательный интерфейс не работает, не сжигает компоненты, как красные, так и зеленые огни не включены.

6, подключите питание правильно, красный индикатор светильник, разблокировать от красного к зеленому цвету, разблокировки зуммер быстрое 。

7, описание интерфейса:

Один, 6Bit103Terminal интерфейс, 2Bit импульсный контроль inputiv + IN-, 2Bit lock интерфейс outputLOCK + LOCK-, 2Bit источник питания положительный и отрицательный input12V, 0 V 。

Два, 2OneC3Plug Out switch интерфейс 。

8. Принцип работы:

Первый состоит в подключении линии блокировки. Блокировка + Блокировка-, цель предотвращения, блокировка после включения питания, случайно короткий замыкание интерфейса, поврежденный источник питания.

Второй состоит в том, чтобы включить источник питания 12В 0 В, красный светильник, Примечание: выходной интерфейс блокировки имеет выходное напряжение, поэтому интерфейс блокировки не должен быть коротким замыканием.

Третий, чтобы забрать дверной переключатель, возьмите дверной переключатель 2 линии, нажмите дверной переключатель один раз, красный светильник зеленый светильник, блокировка выключения питания, в то же время, зуммер останавливается непрерывно, задержка конца, зеленый светильник поворачивает красный светильник, зуммер стоп, Блокировка питания.

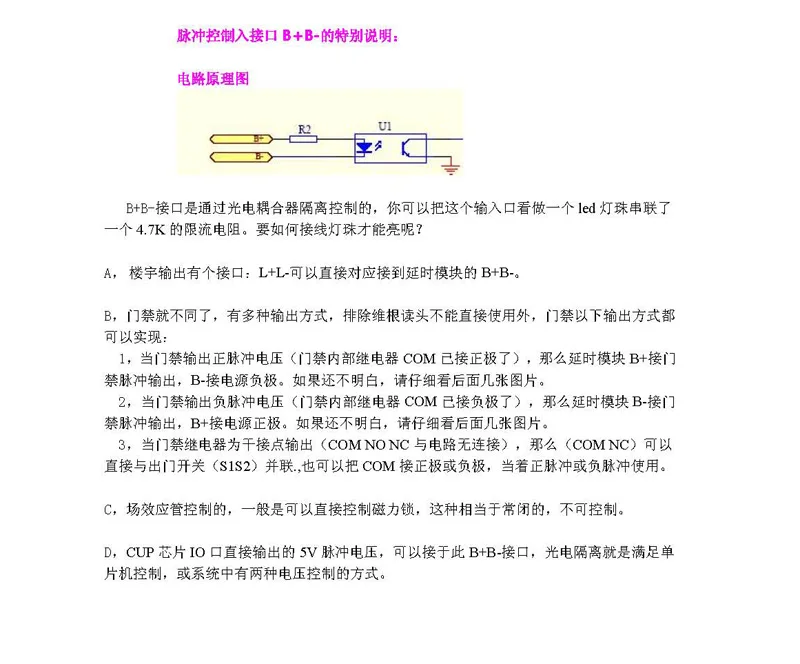

Четвертое-вход линии управления импульсом. IN + IN-, этот интерфейс может быть подключен к двум зданиям внутренней связи outputL + L-, (можно получить доступ к паролю, контролю доступа к кредитной карте, контролю доступа к отпечаткам пальцев, И т. д.) положительный и отрицательный сигнал напряжения, время 1 около секунд, этот интерфейс должен быть четко разделен на положительный и отрицательный вход s., реверс не работает. импульсное напряжение suitableDC5V-DC18V, импульсное напряжение below3V не работает. входной импульсный сигнал: Красный светильник поворачивает зеленый светильник, блокирует выключение питания, в то же время, зуммер останавливается непрерывно, задержка конца, зеленый светильник поворачивает красный светильник, зуммер останавливает, блокирует питание.

В-пятых, время задержки регулируется регулируемым сопротивлением, диапазон регулировки времени: 0-22 секунды.
