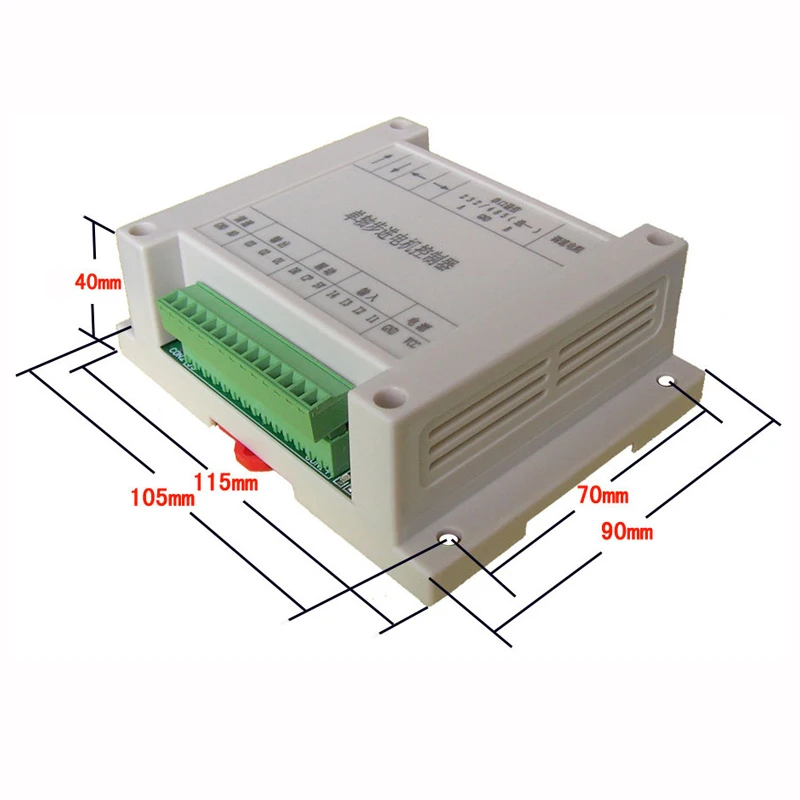

Контроллер шагового двигателя/импульсный генератор/сервопривод/скорость потенциометра одноосный пользовательский протокол RS-485

0: самопрограммирование режим (то есть RS485 управления связью)

1: режим автоматического возврата

2: Одноместный режим круговой поездки

3: Одиночный Режим триггера

4: пробежки режим

Этот контроллер широко используется в режиме интерфейса промышленного управления: RS-485.

1, полный выход управления шаговым двигателем (при необходимости может быть расширен 2).

Тонкий белый кардиган с длинным рукавом для девочек возрастом 2 3 OC выход, максимальный 500mA под названием O1, O2, O3 (внешнее реле (5VDC), светодиодный индикаторы и т. д.). Выход 5 V низкий уровень.

3, 4 анод изолированный вход переменного тока, низкая active (эффективное обслуживание 24 V), именуемый в I1, I2, I3, I4 (NPN нормально открыт), светоэлектрический переключатель (NPN нормально открыт), переключатели и т. д.).

4, весь способ получения рекламы, доступ через 10 K Регулируемое Сопротивление внешнего регулировки напряжения 0-3 В. (Можно использовать для регулировки скорости бега в фиксированном режиме.

5, весь путь, RS485 интерфейс (с компьютером, чтобы общаться).

6, вверх и вниз четыре направления для выбора различных режимов работы, двухсторонний СВЕТОДИОДНЫЙ индикатор состояния.

7, хранилище IC, EEPROM, может хранить данные.

Во-вторых, функциональное описание: (1 вид программируемого режима и 4 фиксированного режима)

1, программируемый режим (RS485 управления связью); с помощью главного компьютера Серийный/485 интерфейс для того чтобы контролировать шаговый двигатель эксплуатации и остановки и устанавливать параметры работы, контроллер может работать с компьютера, который работает в автономном режиме.

В автономном режиме работы Описание:

Этот режим триггеров I1, двигатель работает в соответствии с расстоянием, направление и скоростной набор на главного компьютера. Если Бег направление расположены к положительному и отправная точка находится не на I3 лимита, I1 достигает 1:00 точки, чтобы вызвать I3 вперед предел станции, и Мотор остановится сразу.

Если направление положительное, и начальная точка в предельной точкой I3, то триггер двигателя I1 не работает. Если Бег направление устанавливается отменить и отправная точка не в I4 лимит позиции, это вызовет I1, чтобы добраться до I0, а затем вызвать I4 инверсии лимита, мотор немедленно остановится. Если направление перевернуто, и начальная точка в ограничении I4, то триггер двигателя I1 не работает.

Когда сигнал I2 срабатывает, мотор обратит скоростной набор на верхний компьютер и перестанет работать после того, как он достигнет I4 (обратный предел).

2,4 видов фиксированного режима: через плату на 4 кнопках для ввода различных режимов.

Управляйте скоростью работы в 4 фиксированных режимах бортовым регулируемым сопротивлением или внешний потенциометр.

◆ 4 отверждения режимы

Mode1: режим автоматического возврата нажмите & larr; для входа

I1 ------------- управление пуском

I2 ------------- стоп-контроль триггера

I3 ------------- предельный триггер терминал

I4 ------------- обратный предельный триггер терминал

В этом режиме I1 двигатель запускается, чтобы повернуть вперед (O1, O2 и O3 выход действительны в одно и то же время). Начиная с 0:00, I3 будут срабатывать после достижения 1:00 (в то время как O1, O2 и O3 выходы недействительны). В тех случаях, когда двигатель достигает 0:00 I4 (в одно и то же время O1, O2, O3 выходной действительный) Мотор вперед, переместите до 1:00. Так что движение вперед и назад. До тех пор, пока не триггер I2 (в одно и то же время O1, O2, O3 выход недействителен) остановки двигателя, нажмите и rarr; ключ (справа), чтобы вернуться к основному интерфейсу.

Mode2: однопроходной Режим Нажмите & rarr; ключ для входа

I1 --- управление пуском триггер

I2 ---------- стоп-контроль триггерного терминала

I3 ---------- предельный триггер терминал

I4 ---------- обратный предельный триггер терминал

В этом режиме I1 двигатель запускается направить (O1, O2 и O3 выход действительны в одно и то же время). Начиная с 0:00, I3 будет срабатывать после достижения 1:00, и двигатель обратится в 0:00. В тех случаях, когда двигатель достигает 0:00, I4 мотор срабатывает на кнопка запуска и остановки (Настройка в одно и то же время O1, O2, O3 выход недействителен), чтобы завершить процесс движения. В двигателе Бег, если I2 срабатывает (в одно и то же время, O1, O2 и O3 выход недействительны), Мотор остановится сразу и Пресс & larr; (левая клавиша) для возврата к основному интерфейсу.

Mode3: одиночный режим запуска Пресс ↓ Ключ для ввода

I1 --- управление пуском триггер

I2 ---------- стоп-контроль триггерного терминала

I3 ---------- предельный триггер терминал

I4 ---------- обратный предельный триггер терминал

В этом режиме двигатель I1 срабатывает вперед и останавливается при срабатывании I2 или I3 или I4. Если I1 снова срабатывает, направление хода двигателя определяется последней системой управления остановкой. Если предыдущая остановка срабатывает с помощью I2, она будет совместима с предыдущими направлениями работы. Если предыдущая остановка срабатывает с помощью I3, то беговое направление является обратным. Если предыдущая остановка срабатывает с помощью I4, направление бега является положительным. Нажмите клавишу & rarr; (правая клавиша) для возврата к основному интерфейсу.

I1 ---------- терминал запуска переднего управления

I2 ---------- Реверсивный триггер

I3 ---------- предельный триггер терминал

I4 ---------- обратный предельный триггер терминал

В этом режиме он включит вращение двигателя I1 вперед, остановится, когда триггер I3, I1 не будет триггер до того, как триггер I3 не будет активирован, только двигатель I2 обратного хода будет активирован. Двигатель I2 срабатывает для обратного хода, остановлен, когда I4 срабатывает, I2 не запускается снова, прежде чем триггер I4 не будет выпущен, двигатель I1 может быть активирован только вперед. Нажмите клавишу ↓ (вниз) для возврата к основному интерфейсу.
