Одноимпульсный пропорциональный усилитель/входное напряжение, пропорциональная Плата усилителя клапана

Управление инструкции

Один. Плата усилителя Особенности

1, усовершенствованный процесс монтажа поверхности и технология электромагнитной изоляции, обеспечивают долгосрочную стабильность.

2, основные устройства изготовлены из высококачественных промышленных компонентов., повышают надежность продукта.

3, независимый источник питания, хорошая защита от помех.

4, есть два входа, то есть режим импульсного сигнала и режим сигнала напряжения, удобный для пользователей, чтобы выбрать 。

5, изготовлен из высококачественного алюминиевого сплава, усилитель выглядит красиво и легко устанавливается.

Этот пропорциональный усилитель используется для обеспечения требуемого постоянного тока для различных гидравлических пропорциональных клапанов. усилитель контролирует выходной ток пропорционально в соответствии с сигналом входного напряжения или импульсным сигналом., для достижения цели изменения давления гидравлической системы 。 может быть широко использован в светильник, машины для литья пластмасс под давлением, машины для вулканизации резины, машины для литья под давлением и другие гидравлические системы.

Две. Меры предосторожности

Перед использованием этого продукта, пожалуйста, сначала подтвердите ввод продукта. /Выходной диапазон и тип, соответствует ли он вашим требованиям, и внимательно прочитайте инструкции для этой операции. специальные наконечники для всей проводки должны быть строго в соответствии с схемой подключения, в противном случае, продукт не будет использоваться правильно., даже наносит ущерб изделию.

Три. Основные технические параметры

Выход ток: 0-1.5A

Рабочее напряжение: 24VDC

Входной сигнал: напряжение signal0-10VOr импульсный signal0-4KHZ

Линейная ошибка: Below2 %

Рабочая среда:-10 °-70 ° Влажность ниже 85% и некоррозионный газ

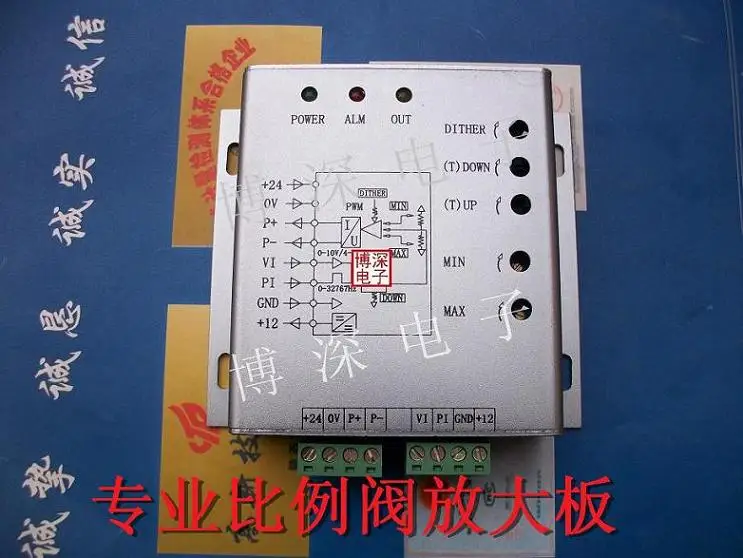

Четыре. Терминал Описание

+ 24VAnd0V: входная мощность усилителя, разъем 24vdc источник питания

P + AndP-: Соединительная пропорциональная катушка клапана

VI, GNDOrPI, GND: входное напряжение и входной сигнал импульса соответственно (только одно из приложений может быть выбрано.)

+ 12 VAndGND: может быть предоставлен для других внешних компонентов, таких как potentiometer200mAOf + 12VDC питания, этот терминал в основном используется для отладки.

Пять 、 метод регулировки

1. Мин: первоначальное значение регулировки выходного тока усилителя (когда усилитель покидает завод, входной сигнал напряжения is0VOr Входная частота импульсного сигнала is0HzTime, Отрегулируйте выходной ток до нуля, обычно нет необходимости регулировать.

2. Макс: регулировка усиления усилителя (при выходе из завода, импульсный сигнал is4kHzTime, to10европейское сопротивление пропорциональной катушки клапана-это нагрузка, отрегулируйте его выходную current800mA, если фактическое применение отличается, пожалуйста, отрегулируйте самостоятельно, например, вход сигнала напряжения пользователем, фактическое приложение также должно быть отрегулировано самостоятельно)

3. (T) вверх: регулировка наклона подъемного края выходного тока усилителя, регулировка по часовой стрелке для увеличения наклона (то есть, уменьшение времени реакции)

4. (T) вниз: выходной ток усилителя, падающий по наклону, регулировка по часовой стрелке для увеличения наклона (то есть, уменьшение времени реакции)
