Описание

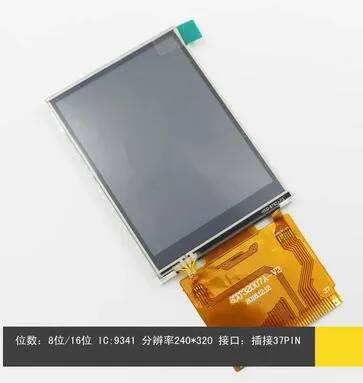

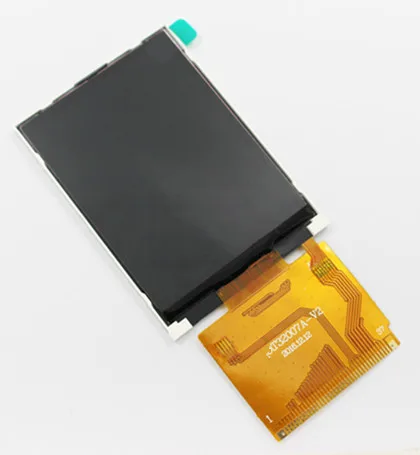

3,2 дюймовый TFT ЖК-экран
Параметр
Стеклянная панель: CPT 3,2 дюйма
Разрешение: QVGA 320*240
Вид панели: супер широкий угол обзора в 12 часов
Чип драйвера: ILI9341
Интерфейс: 8 бит или 16 бит (пожалуйста, выберите и укажите при покупке)
Размер: 55,1 мм * 77,3 мм * 2,6 мм
Визуальная площадь: 49,05 мм * 64,8 мм
PIN нет. : 37 P
Шаг штифта: 1,0 мм
Интерфейс высокой четкости
| Нет | Название |
| 1 | GND |
| 2 | VDD |
| 3 | VDD |
| 4 | CS |
| 5 | RS |
| 6 | WR |
| 7 | RD |
| 8 | Сброс |
| 9 | DB0 |
| 10 | DB1 |
| 11 | DB2 |
| 12 | DB3 |
| 13 | DB4 |
| 14 | DB5 |
| 15 | DB6 |
| 16 | DB7 |
| 17 | DB8 |
| 18 | DB9 |
| 19 | DB10 |
| 20 | DB11 |
| 21 | DB12 |
| 22 | DB13 |
| 23 | DB14 |
| 24 | DB15 |
| 25 | GND |
| 26 | Ось Y |
| 27 | Х- |
| 28 | Y-образный топ + |
| 29 | X + |
| 30 | LEDK1 |
| 31 | LEDK2 |
| 32 | LEDK3 |
| 33 | LEDK4 |
| 34 | LEDK5 |
| 35 | Леда |
| 36 | Леда |
| 37 | GND |
Характеристики
- Бренд
- maithoga
- Режим отображения
- /
- Номер модели
- /
- Индивидуальное изготовление
- Да
- Тип
- TFT
- Place of origin
- Guangzhou, China
- Resolution
- QVGA 320*240
