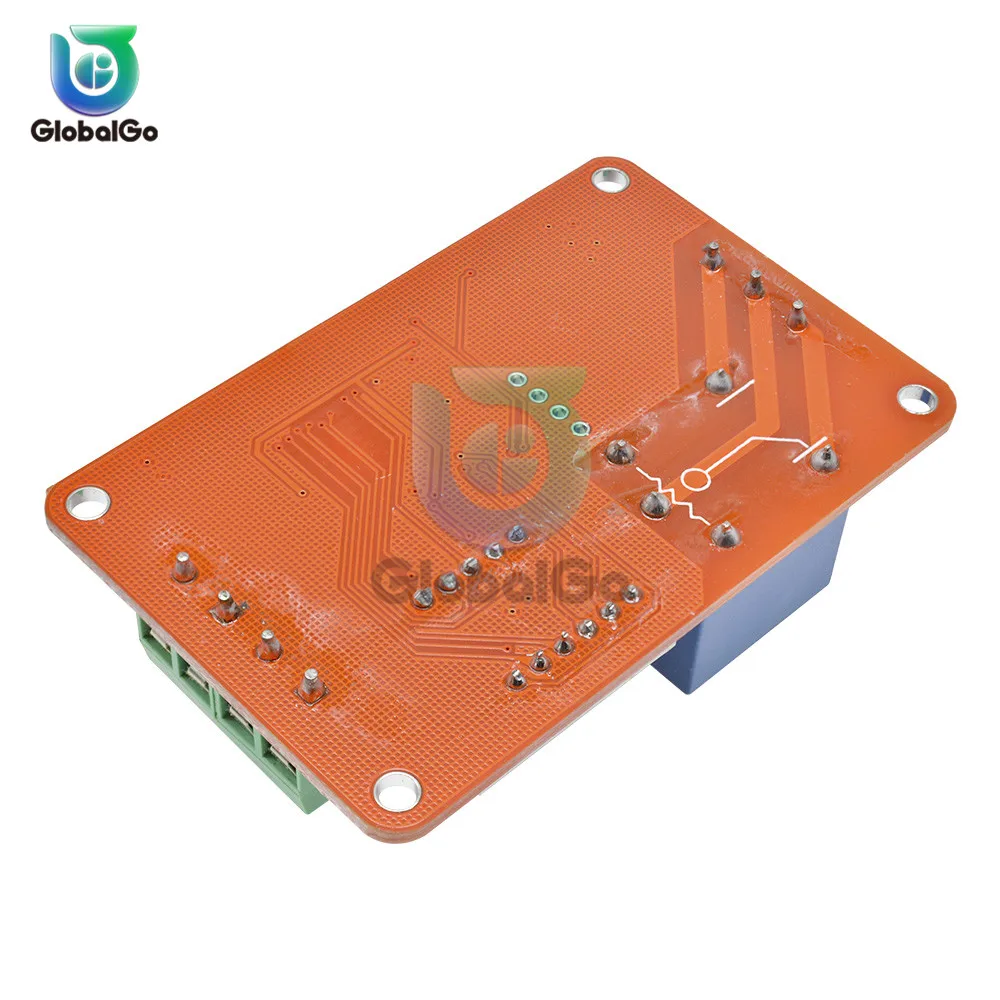

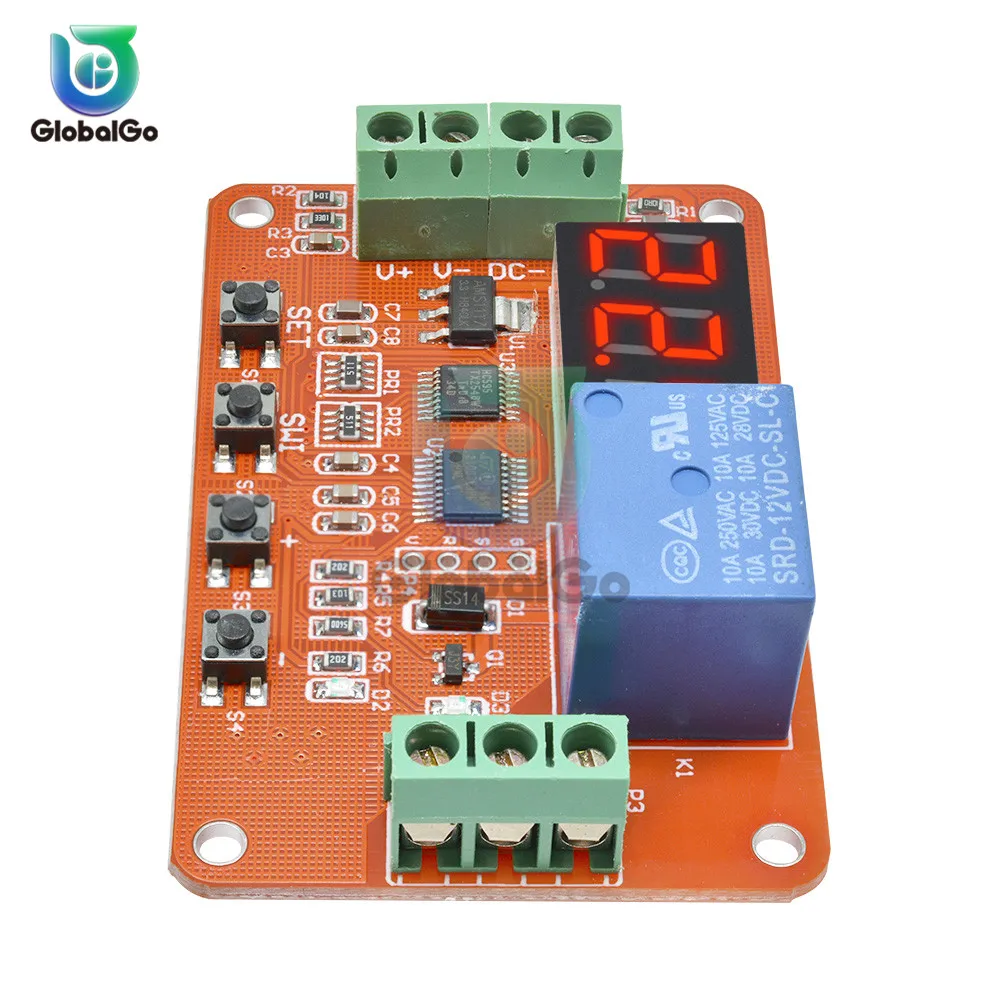

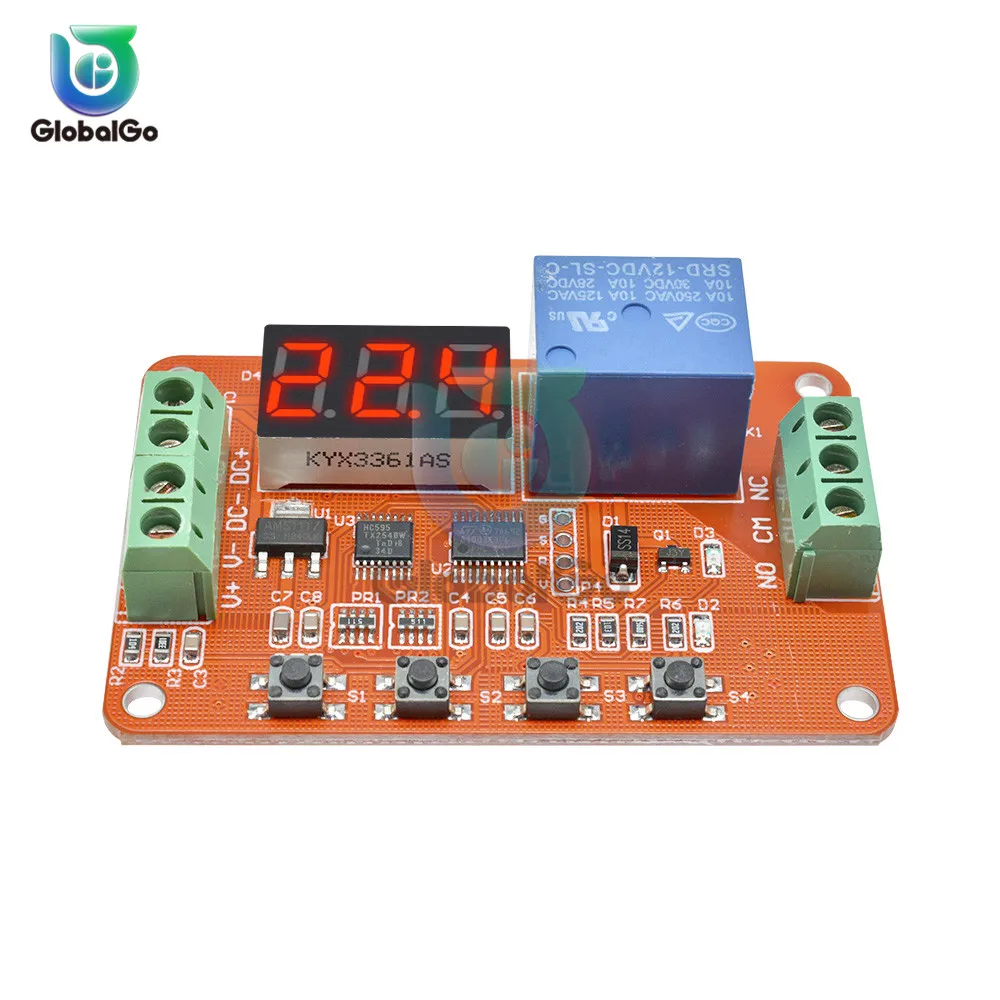

Красный Цифровой Многофункциональный Контроллер Контроля Напряжения Измерение компаратора напряжения Тестер компаратора постоянного напряжения Контроль заряда и разряда

Особенности:

Модуль DVB01 является многофункциональным контроллером контроля напряжения, который принимает промышленный микроконтроллер в качестве основного блока управления, который имеет широкий диапазон измерений и высокую точность.

Контроллер имеет 5 различных функций, и может настроить и добавить другие функции в соответствии с потребностями пользователей.

Модуль изготовлен из оригинальных высококачественных компонентов, стабильная производительность, может широко использоваться в различных случаях контроля напряжения.

Функциональные характеристики:

Предоставляет 5 функций для пользователей, чтобы выбрать для удовлетворения потребностей большего количества приложений;

Пользователь может установить верхний и нижний предел напряжения;

Диапазон измерения постоянного тока 0-100 в, точность измерения +/-0,1 в;

Увеличьте автоматическую функцию энергосбережения, пользователь может установить;

Все параметры могут быть автоматически сохранены, установить содержимое не теряется мощность.

Новая функция задержки 0-99,9 секунд и отключения задержки 0-99,9 секунд.

Модуль Функция:

Функция 1:

Измерение напряжения: выберите эту функцию, реле не будет действовать, цифровой дисплей тока измерения напряжения;

Функция 2:

Мониторинг заряда: Когда измеренное напряжение ниже нижнего предельного напряжения, реле притягивается, выше верхнего предельного напряжения, реле выключено;

Функция 3:

Мониторинг разрядки: Когда измеренное напряжение выше верхнего предельного напряжения, реле тянет, ниже нижнего предельного напряжения, реле выключено;

Функция 4:

Когда напряжение находится между верхним и нижним ограничением, реле включается, а другое реле выключено;

Функция 5:

Когда измерительное напряжение ниже нижнего предельного напряжения, или измерительное напряжение выше верхнего предельного напряжения, реле притягивается.

Теплый совет: контроллер будет основан на различных функциях, автоматически определяет напряжение по умолчанию V1 и V2, которое является верхним предельным напряжением, которое является нижним предельным напряжением, пользователь не должен устанавливать больших, кто маленький, кто первый, кто после проблемы.

Параметры:

Рабочее напряжение: 5 В постоянного тока, 12 В, 24 В три дополнительных (не должно превышать Номинальное напряжение +/-10%)

Рабочий ток: 5 В менее 90 мА (когда реле не менее 12 мА, выключите дисплей менее 3 мА)

12 В менее 50 мА (когда реле не менее 12 мА, выключите дисплей менее 3 мА)

24 В составляет менее 35 мА (когда реле не менее 12 мА, выключите дисплей менее 3 мА)

Рабочая температура: рекомендуемый-20 по Цельсию-60 по Цельсию (лимиты-30 по Цельсию-70 по Цельсию)

Диапазон измерений: 0-99,9 В

Грузоподъемность: релейный нормально открытый порт Максимальная грузоподъемность: DC 0-30 в/10A, AC 0-250 В/10A

Максимальная грузоподъемность реле: постоянный ток 0-28 В/10 А, переменный ток 0-125 В/10 А

Пять Модуль интерфейса

Модуль напряжение на входе: постоянный ток

Есть 4 проводного интерфейса, все интерфейсы являются терминальными, удобными для пользователя

1, DC +: DC силовой катод

2, DC-: DC источник питания анод

3, V +: измерение напряжения положительное

4, V-: измерение отрицательного напряжения

Нагрузки реле выход:

Есть 3 провода интерфейса, все интерфейсы являются терминалами

1, нет: реле нормально открытый интерфейс, прежде чем реле выключить, потяните с COM коротким соединением

2, COM: релейный общий интерфейс
