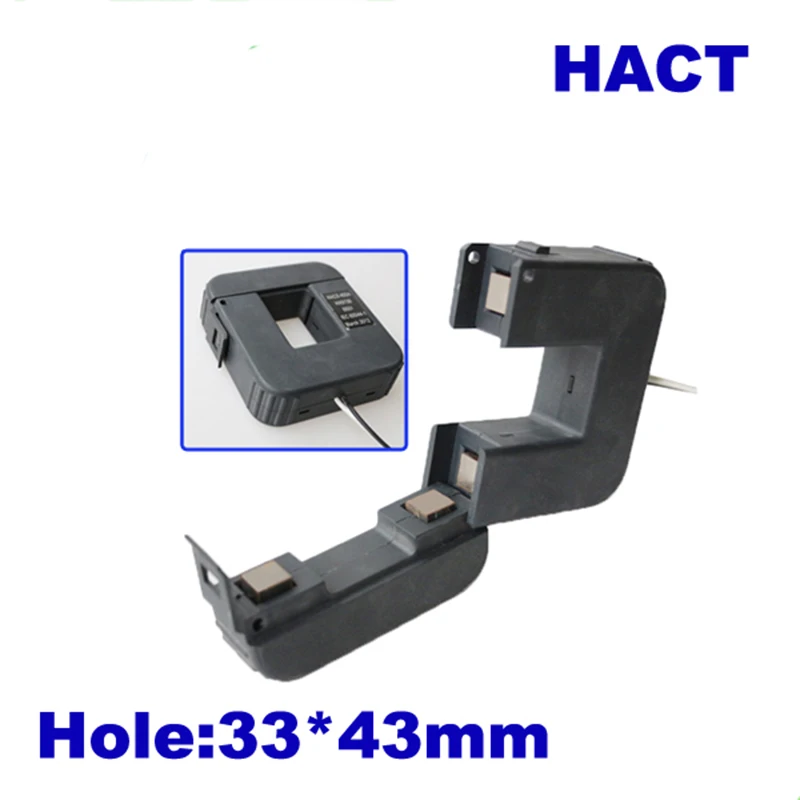

Квадратный тип HACT-3343 разделенный сердечник трансформатор тока КЛАСС 0,5 открытый тип Датчик тока

Описание

Квадратный тип HACT-3343 разделенный сердечник трансформатор тока КЛАСС 0,5 открытый тип Датчик тока

Разделение сердечника трансформатора тока

Мы являемся прямым производителем трансформаторов тока, а не средним человеком, мы можем предложить вам КТ с хорошим качеством и конкурентоспособной ценой.

Примите к сведению, что-1 шт. . Выберите коэффициент тока трансформатора.

2. Выберите способ подключения. 1, 2, 3or 4? Какой из них?

Пожалуйста, обратите внимание, когда вы после заказа, например: HACT-3343, 300A/100mA, подключение 3.

Квадратный тип HACT-3343 разделенный сердечник трансформатор тока КЛАСС 0,5 открытый тип Датчик тока

Особенности:

1: раздельный дизайн, безопасный, легко устанавливается, портативный

2: широкое внутреннее окно, позволяющее зажимать большойКабели или шины

3: широкий диапазон размеров для размещения всехСуществующие установки

4: провода вилки, аудио вилки, вилки питания и так далее пять видов штекеров

Индекс метода:

Электрический параметр		Механические параметры
Частота	В переменного тока, 50-2 кГц	Чехол	Полиамид (PA)/UL94-V0
Номинальная Вход	5A-200A	ШПУЛЬКА	PBT
Диапазон измерений	10% дюймов-120% дюймов	Ядро	Кремнистая сталь
Номинальная Выход	0,333 в (AC) или 0-500ма	Внутренняя структура	Эпоксидная смола
Соотношение	≤ ± 1.0%	Строительство	Галстук-бабочка
Угол сдвига фаз	≤ ± 60 мин	Управление темп	-25oC ~ + 75oC
Прибор для тестирования диэлектрической strangth	2.5KV/1mA/1 мин	Рабочая влажность:	≤ 85%
Сопротивление изоляции	DC500V/100MΩ min	Выход соединение	UL1015 20AWG Wire2.5m

Модель	СППНС
Текущий коэффициент	300A/100mA	400A/40mA	500A/50mA	600A/60mA	300 ~ 600/0. 333 V
Первичный ток (A)	300A	400A	400A	600A	300A ~ 600a
Макс. ток (A)	360	480	600	720	720
Вторичный ток (мА)	100mA	40mA	50mA	60mA	0,333 V
Сопротивление нагрузке (Ω)	50Ω	50Ω	50Ω	50Ω	/
Класс	0,5/1,0	0,5/1,0	0,5/1,0	0,5/1,0	0,5/1,0
Коэффициент поворотов	3000: 1	10000:1	10000:1	10000:1	/
Уровень защиты	7.5V0-P	7.5V0-P	7.5V0-P	7.5V0-P
Инсуллатион категория	CATⅢ
Рабочее состояние	-20 ℃ ~ + 50 ℃, ≤85% RH, без конденсации, внутри дома и любого направления установки
Условия хранения	-30 ℃ ~ + 50 ℃, ≤85% RH, без конденсации
