Описание
Введение:

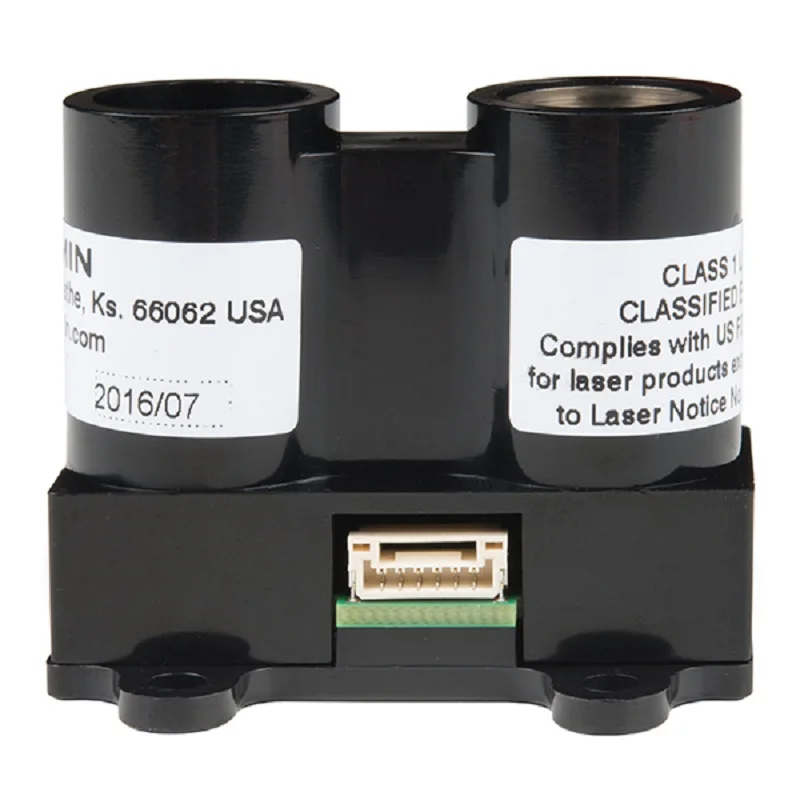

Этот модуль дальномера является последней версией V3.
Лист данных и файл библиотеки Arduino http://pan.baidu.com/s/1qYM0UcO
Быстрее и более точно, чем LIDAR-Lite V2
Компактный Диапазон измерения 48 мм x 20 мм x 40 м 40 м
Сниженная цена скорость измерения обработки сигнала увеличена в 5 раз
Улучшенная коммуникация и распределение IP адресов
Познакомиться с беспилотниками, роботами и другими требованными приложениями
LIDAR Lite V3 является высокоинтегрированным высокопроизводительным оптическим модулем, который может быть использован в таких областях, как дроны, роботы или беспилотные транспортные средства, которые требуют высокой надежности и надежности, и являются ультра-малыми, стандарт IEC и интерфейс PWM могут обнаруживать расстояния до 40 метров. Переработанное решение обработки сигнала увеличивает скорость измерения в 5 раз
Благодаря новой архитектурной обработке сигналов, LIDAR-Lite 3 теперь будет работать со скоростью до 500 показаний в секунду для сканирования приложений для измерения более высокого разрешения.
Скорость передачи данных при помощи IEC 100 кбит/с или 400 кбит/с
Высокая производительность, низкая стоимость, небольшой размер, вес под светильник, низкое энергопотребление и динамическая Настройка, а также связь и обработка при помощи iec-комбинация функций, доступных в LIDAR-Lite, становится практичным установка нескольких датчиков на проект для минимального веса и потери мощности. LIDAR-Lite имеет ширину луча 0,5 °. Этот узкий луч обеспечивает высокую производительность, а также обеспечивает лучшую выборочность по сравнению с ультразвуковыми датчиками.
Характеристики излучения края LIDAR Lite, 905nm (75um, 1 watt, 4 mrad, 14mm optic) однополосный лазерный излучатель поверхностного монтажа посылка
LIDAR Lite V2 источник питания 4,7-0,02 В постоянного тока, максимум 6 В постоянного тока, непрерывный рабочий ток <100 мА, самое важное, что LIDAR Lite выборка занимает всего секунд.
Благодаря ширине beamwidth 0,5 ° этот узкий луч обеспечивает высокую производительность и лучший выбор цели, чем ультразвуковые датчики.
Примечание:
LIDAR Lite V3 предназначен для класса 1 во всех операций, но чехол LIDAR Lite V3, нет риска постоянного повреждения глаза, если нет оптической или защитной оболочки. Лазерный излучатель следует избегать каких-либо чехол.
Особенности:
Диапазон: 0-40 м лазерный передатчик
Мощность: 4,7-5,5 В, максимум 6 пост. Тока
Потребление тока: <100 мА непрерывная работа
Время приобретения: менее 0,02 секунд
Частота повтора: регулируется от 1 до 500 Гц
Интерфейс: iec или PWM
Размер модуля: 20x48x40 мм
Размер печатной платы: 44,5 мм x 16,5 мм
Вес модуля: 16 г (с оптикой и корпусом)
Вес печатной платы: 4,5 г
Соответствующую информацию:
Лист данных и файл библиотеки Arduino http://pan.baidu.com/s/1qYM0UcO
Практически нет ограничений в отношении сценария применения.
Автомобильная шторка зеркалах заднего вида
Smart city контроль трафика
3-D изображение сканирования
Столкновения
Промышленная жидкость/Зерно/твердое измерение уровня
Система безопасности
Музыкальный инструмент
Медицинская визуализация
Аэрокосмической и т. д.
Характеристики
- Бренд
- Xiyanyang
- Номер модели
- Lite V3
