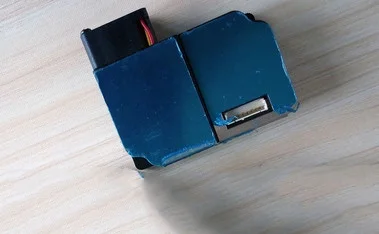

Лазерный датчик PM2.5/лазер G3/PMS3003

Описание

PMS3003 (G3) это цифровой общий датчик концентрации частиц, может быть использован для получения одной массы взвешенных частиц в воздухе в потенциальном объеме, I. e. концентрация частиц и выход формы цифрового порта 。 датчик может быть встроен в различные инструменты, связанные с концентрацией взвешенных частиц в воздушном инструменте или оборудовании для улучшения окружающей среды, обеспечивают своевременную и точную концентрацию данных 。

Этот датчик принимает принцип лазерного рассеивания. то есть, лазер рассеивает взвешенные частицы в воздухе, собирает рассеянный светильник под определённым углом в то же время, получая кривую интенсивности рассеивающего светильник со временем. кроме того, микропроцессор основан на micheelis (MIE) Теорический алгоритм, нарисовать семяЭквивалентный размер частиц и количество частиц с различными размерами частиц в единичном объеме.

Модель отличается

Модель	Размеры (максимум)	Вывода данных
G1	65X43X23 (мм)	Масса блока + единичный номер
G2	50X43X26 (мм)	Блок массы
G5	50X38X21 (мм)	Масса блока + единичный номер

Сенсор Технические характеристики

Параметр	Индекс	Компания
Диапазон измерений	0,3 ~ 1,0; 1,0 ~ 2,5; 2,5 ~ 10	Микрон (мкм)
Подсчет эффективности	50% @ 0.3um 98% @>= 0,5 мкм
Номинальным объемом	0,1	Рост (L)
Время отклика	≤10	Во-вторых (s)
Постоянного напряжения питания	5,0	Напряжение (V)
Максимальный рабочий ток	120	Ma (мА)
Ток холостого хода	≤200	Микро безопасности (МКА)
Интерфейс передачи данных уровня	L <0,8 @ 3,3 H> 2.7@3.3	Напряжение (V)
Диапазон рабочих температур	-20 ~ + 50	По Цельсию (℃)
Рабочий диапазон влажности	0 ~ 99%
Средняя наработка на отказ	≥3	Год общество с ограниченной ответственностью (у)
Максимальный размер	65 × 42 × 23	Миллиметр (мм)

1.Интерфейс Описание

Интерфейс передачи данных: среди 2 последовательных интерфейса передачи данных, принять общий асинхронный протокол приемопередатчика (UART); 1 контрольный Интерфейс сигнала, высокий и низкий уровень управления, все уровни 3,3 VTTL уровень 。

2.Интерфейс определение типа Описание

PIN1	VCC	Положительный источник питания 5 V
PIN2	GND	Отрицательный источник питания
PIN3	Набор	Настройка штифтов/ttl level@3.3V
PIN4	RXD	Последовательный порт приема pin/ttl level@3.3V
PIN5	ТСД	Последовательный порт отправки pin/ttl level@3.3V
PIN6	Сброс	Модуль сброса сигнала/ttl level@3.3V
PIN7 \ 8	NC	Приостановлено

Примечания: Набор = 1 модуль работает в режиме непрерывной выборки, модуль активно загружает данные выборки после каждого выборки, время отклика выборки составляет менее 600 миллисекунд, больше данных Новое время менее 2 секунд.

Набор = 0 модуль входит в режим ожидания с низким энергопотреблением

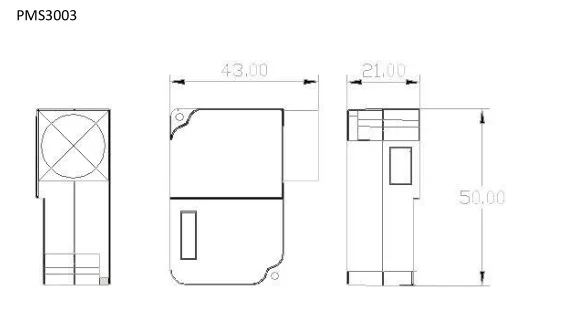

Внешние размеры:
