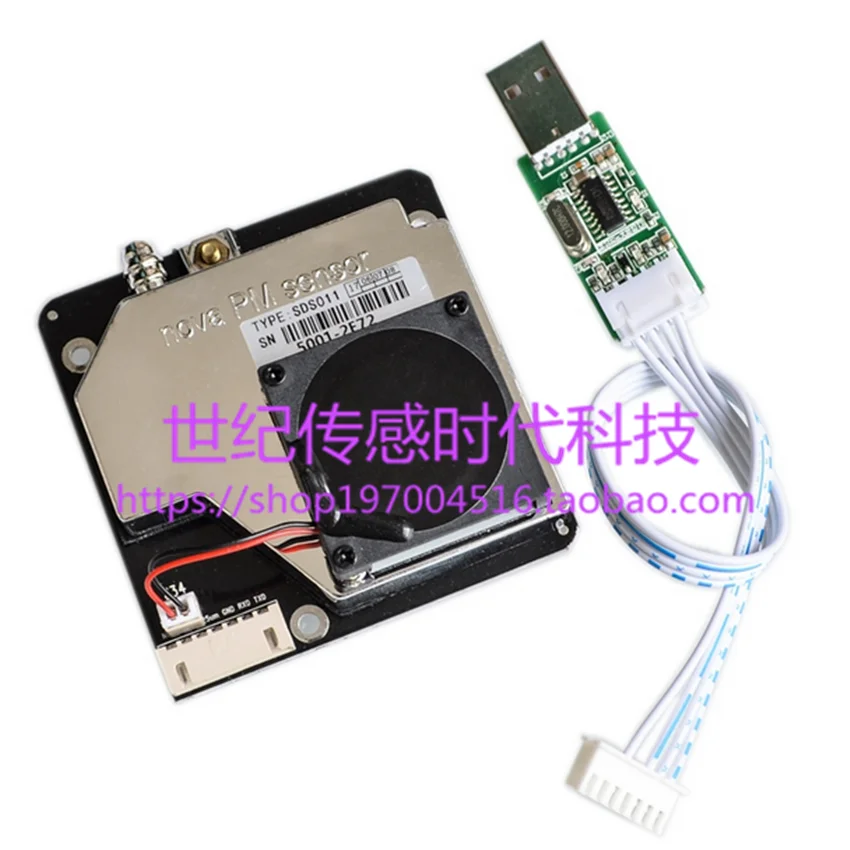

Лазерный датчик PM2.5 SDS011 датчик пыли с usb-кабелем для передачи данных

Описание

\
\

Краткое описание:

\
\

SDS011Принцип лазерного обнаружения, может попадать в воздух0,3~10Концентрация микрон взвешенных частиц, стабильные и надежные данные; встроенный вентилятор, цифровой выход, высокая интеграция;

\
\
\
\

Характеристика:

\
\

lТочность данных: Лазерное обнаружение, стабильная, хорошая консистенция;

\
\

lБыстрый ответ: время отклика преобразования сцены меньше, чем10Во-вторых;

\
\

lЛегко интегрировать: выход последовательного порта (илиВвода/выводаВыход порта может быть настроен), автономный вентилятор;

\
\

lВысокое разрешение: минимальный диаметр частиц разрешения до0,3Микрон;

\
\
\
\

Сфера применения:

\
\

PM2.5Детектор 、 очиститель;

\
\
\
\

Принцип работы:

\
\

Работа с лазером принцип обнаружения: определенный лазер производится выделенным лазерным модулем, когда частицы проходят, его сигнал будет обнаружен сверхчувствительным цифровым модулем цепи, через интеллектуальное распознавание и анализ данных сигнала, Количество частиц и размер частиц получаются, формула преобразования распределения размера частиц и массовой концентрации получена в соответствии с профессиональной калибровочной технологией, наконец, Массовая концентрация, унифицированная с официальным блоком。

\
\
\
\

Технический индекс:

\
\
\
\
\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\

\ Серийный номер \	\ Проект \	\ Параметр \	\ Примечания \
\ 1 \	\ Измерительный выход \	\ PM2.5, PM10 \	\ \
\ 2 \	\ Диапазон \	\ 0,0-999,9Мкг/Кубический метр \	\ \
\ 3 \	\ Мощность напряжение питающей сети \	\ 5 V \	\ \
\ 4 \	\ Максимальный рабочий ток \	\ 150mA \	\ \
\ 5 \	\ Покоя ток \	\ 2 мА \	\ \
\ 6 \	\ Диапазон рабочих температур \	\ -20-50℃ \	\ \
\ 7 \	\ Соответствующего времени \	\ 1Во-вторых \	\ \
\ 8 \	\ Последовательные данные Выходная частота \	\ 1Во-вторых/Во-вторых \	\ \
\ 9 \	\ Диаметр частиц разрешение \	\ Меньше, чем0,3Микрон \	\ \
\ 10 \	\ Ошибка \	\ 5% \	\ \
\ 11 \	\ Размер продукта \	\ 71x70x23 мм \	\ Без впускной шланг \

\
\
\
\

Храктеристика устройства:Размер продуктаД * Ш * В =71*70*23Мм

\
\
\
\

Интерфейс Спецификация

\
\
\
\
\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\

\ Pin-код \	\ Название \	\ Примечания \
\ 1 \	\ CTL \	\ Управление ног, запасные части \
\ 2 \	\ 1um \	\ > 0,3Микрон частиц концентрации,PWMВыход \
\ 3 \	\ 5 V \	\ 5 VМощность вход \
\ 4 \	\ 25um \	\ > 2,5Микрон-Концентрации частиц,PWMВыход \
\ 5 \	\ GND \	\ Земля \
\ 6 \	\ R \	\ Последовательный порт приемаRX \
\ 7 \	\ T \	\ Последовательный порт отправкиTX \

\
\
\
\

Примечания:Интерфейс интервал принимает2,54Расстояние, нет специальных инструкций 90 градусов контактный интерфейс

'
