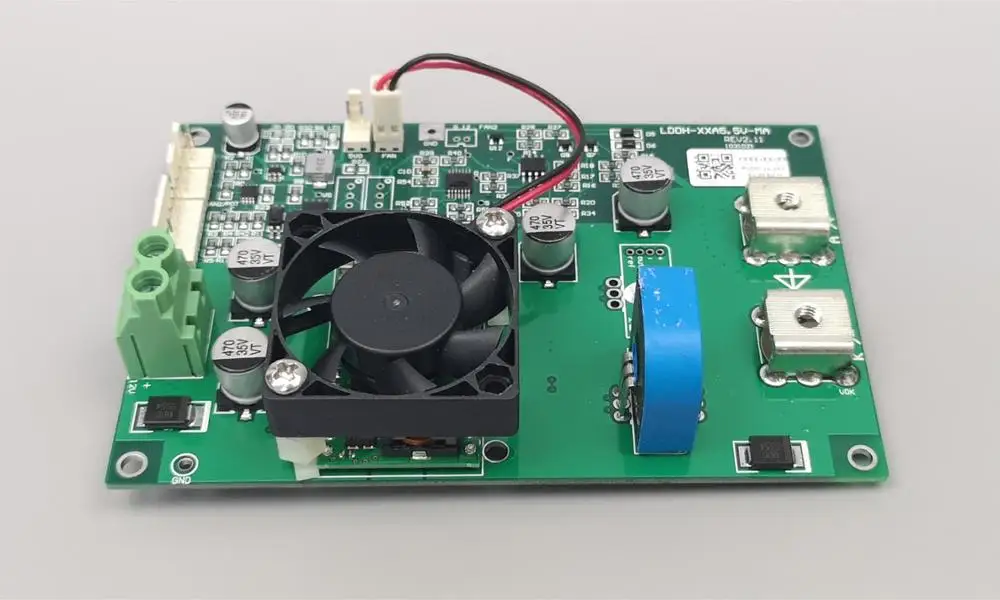

Лазерный Питание, полупроводниковый лазер, лазерный диод, 60A5. 5 V, высокая Скорость

Высокое качество и идеальный лазерный источник питания, промышленностьЛучший продуктВ больших количествах, долгосрочная проверка.

Два года гарантии!Shun Feng (Лея фенг), по электронной почте.

* Может обеспечить высокоскоростную битовую версию, используется для растрового изображения, восходящая грань настоящего 2xus!

Модель:LDDH-XXA5.5V-MA

0-25A версия: одиночное зондирование

26A-45A: измерение большого тока, принудительное воздушное охлаждение на плате

Версия 46-60A: двойное зондирование, улучшенное принудительное воздушное охлаждение на плате.

Характеристики продукта:

Подходит для одного конца (один лазерный диод), двойного конца (два лазерных диода) концевого насоса лазера, полупроводника, сварки, волокна и другого лазерного драйвера. Он идеально подходит для нанесения сварки, маркировки и так далее.

Полупроводниковое лазерное тестирование, светодиодный Светодиодный, диодный тест все применимы.

Датчик Холла

Высокая скорость, напряжение нагрузки полностью адаптивно!

Нет пульсация!

Высокая эффективность, воздушное охлаждение, без особых требований к отводу тепла

Преимущество интеграции

Четыре слоя одной пластины толщиной меди дизайн, небольшой размер, высокая надежность.

Технические параметры:

Максимальное Адаптивное напряжение: 5,5 В, Адаптивное

Максимальный номинальный ток: 60A, номинальный ток от пользователя, например 35A, 45A

Входное напряжение: 12 В +-10%, рекомендуется стандартный импульсный источник питания 12 В.

Текущий рост/скорость падения: 200us

Размер: 130 мм * 85 мм * 30 мм (длина * ширина * высота)

Примеры применимых продуктов:

DILAS одиночный бар полный спектр продукции

DILAS мульти-бар 120 Вт и все следующие продукты

Лазерный диод LD, который может управлять одним, двумя или даже тремя (до 5,5 В) может обеспечить быстрый и стабильный постоянный ток, и напряжение полностью самоадаптивно. Определенный заводской Номинальный ток по умолчанию может быть указан потребителями, такие как 35A, 45A, максимум может быть 60A! Высокоскоростной источник питания, увеличение тока/более низкое время <200us! Подходит для сварки, маркировки и других применений! Полупроводниковое лазерное тестирование, LEDA различные диодные испытания. Внутренний контроль выбор внешнего контроля, то есть два аналоговых входа. Концевой насос, боковой Насос, полупроводник, сварка, волоконный лазер идеальный источник питания, широкий диапазон адаптации!

DilasВсе продукты ниже класса 120 Вт подходят для лазерных диодов высокого тока! Когерентный и другие Похожие продукты идеальной мощности!

Идеально подходит для 35A, 45A или 50A, 60A, одиночный или двойной LD. Конечно, номинальная LD ниже 35A абсолютно не проблема. Продукт по своей природе является высококачественным источником постоянного тока, который применим ко всем типам нагрузок в пределах номинальных параметров.

Аналоговый вход и Текущий мониторинг на выходе по умолчанию 0 ~ 5 В.Он также может быть изменен на 0-10 в) Для максимального тока 0 ~. Аналоговый вход, Текущий мониторинг выходного сигнала и максимальный выходной ток могут быть настроены в соответствии с потребностями пользователей. Заводской по умолчанию для требований заказчика по параметрам!

Интерфейс высокой четкости

1,ЗпррВходной порт питания/7,5 мм терминал

Примечание: Диапазон напряжения питания составляет 8-14 в.

2,AN2/Горшок,Аналоговый входной терминал второго каналаВы можете подключить потенциометры или аналоговые/2510-3 P розетки.

3,CHSW канал (внутренний и внешний контроль) выборГнездо/2510-2 P не подключено, а аналоговый вход интерфейса CTL по умолчанию.

4,CTL Управление терминал/Гнездо 2510-6 P

5,Интерфейс нагрузки A, K/& Phi; 5 больших токовых терминалов

A: подключен к положительной полюсе нагрузки LD

Отрицательный полюс K: загруженный LD

РазницуПрименение в комплектеНастройка

1, можно непосредственно контролировать выходной ток ведущей пластины только с одним аналоговым количеством. В это время может использоваться только CTL.Интерфейсная плата управления, AN2/POT и интерфейс CHSW не подключаются к любому сигналу.

2 для приложений, требующих внутреннего и внешнего контроля, таких как блок питания, требуются локальные сигналы и внешние аналоговые входные порты. Местные сигналы обычно предоставляются потенциометрами или локальными микроконтроллерами. Внешние сигналы предоставляются пользователем коробок. В это время вы можете использовать Ic CTL для подключения внешних аналоговых сигналов, AN2/POT непосредственно подключить 10 k (1 k-100 k) потенциометр, или локальный аналоговый сигнал, производимый микроконтроллером Ic2, а затем переключается на внутренний контроль внешнего управления с SW CHSW.

3 для применения быстрого тока модуляции (например, выключатель питания волоконного лазера), CTL Ic может использоваться для ввода рабочего тока сигнала, ic2 входной пороговый ток сигнала AN2/POT является входным, И затем SW CHSW непосредственно выводится с помощью сигнала ttl для модуляции тока. Конечно, аналоговая модуляция напрямую, то есть, только с помощью Ic для ввода быстро меняющегося аналога, также приемлема.

Обратите внимание, что при модуляции он не будет регулироваться между 0A и рабочим током.Порог для рабочий ток. 0A, прежде всего, лазерный диод не является хорошим, потому что не поддерживается пороговый ток, тепловой шок будет больше, и будет невыгоден для лазерного диода. Во-вторых, производительность отладки также очень низкая. Он не только увеличит Время нарастания тока, но и генерирует дополнительное время отклика, тем самым уменьшая скорость модуляции.
