Lcd цифровая частота счетчик Secohmmeter постоянной ёмкости, универсальный конденсатор метр DIY Kit частотомер индуктивность тестер frequenzimetro

Описание

Особенности:
Диапазон измерения индуктивности: 0,1 μH -------- 1 H
Малый диапазон измерения емкости: 1pF ------- 2,2 мкФ (без конденсатор полярности)
Диапазон измерения частоты: 20 Гц ------ 400 кГц (измеренный небольшой сигнал)
Электролитическая реакция емкости Диапазон измерения: 0,5 мкФ-12000 мкФ (электролитический конденсатор)
F. Измерение частоты 0-500 k, погрешность выборки в пределах нескольких Гц, можно сказать, что эта функция прилагается, не белая, но есть некоторые требования к входному сигналу, поскольку триггер шшмитта не используется, он используется только для измерения общего режима идеальной формы волны с меньшим количеством помех.

Технические характеристики:
Размер доски: 6,8*8,5 см
Напряжение питания: 5 В постоянного тока или DC8-14V или 7-10 В переменного тока

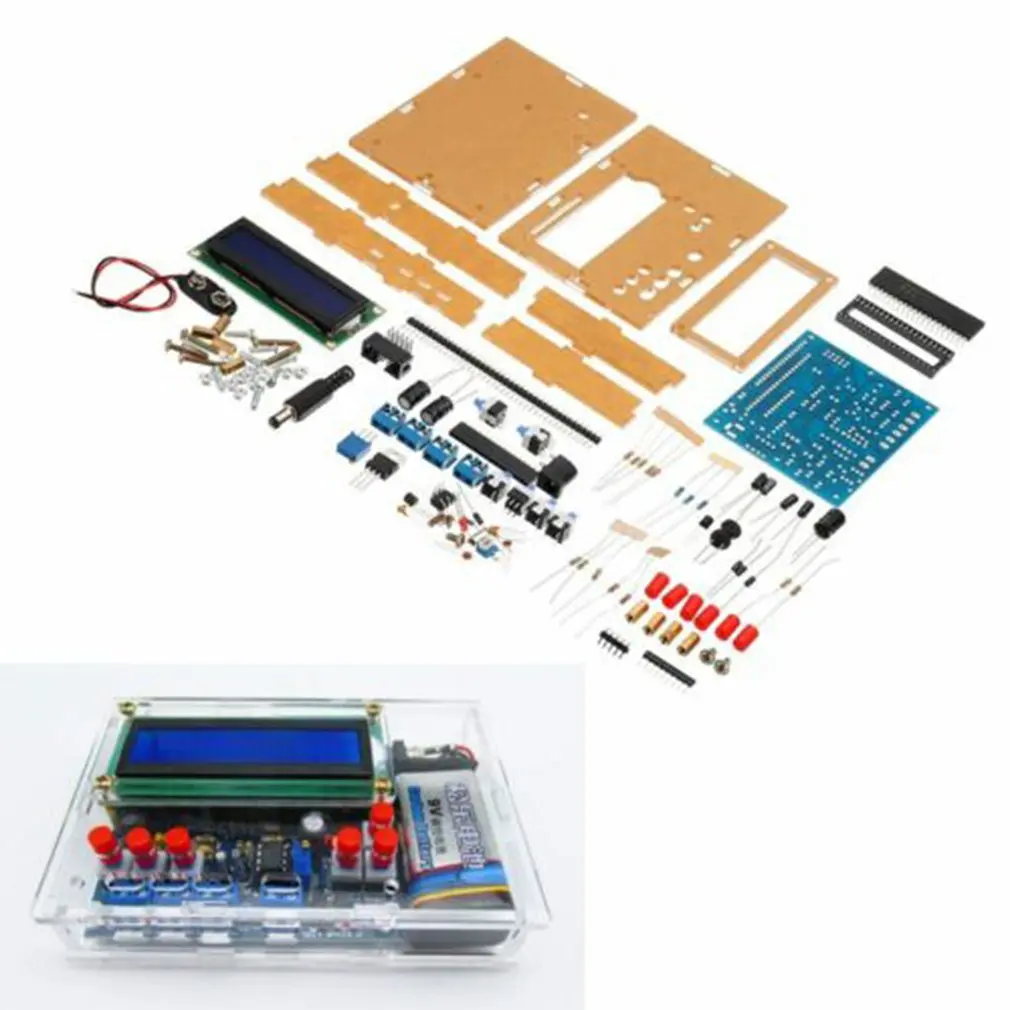

Посылка включает в себя:

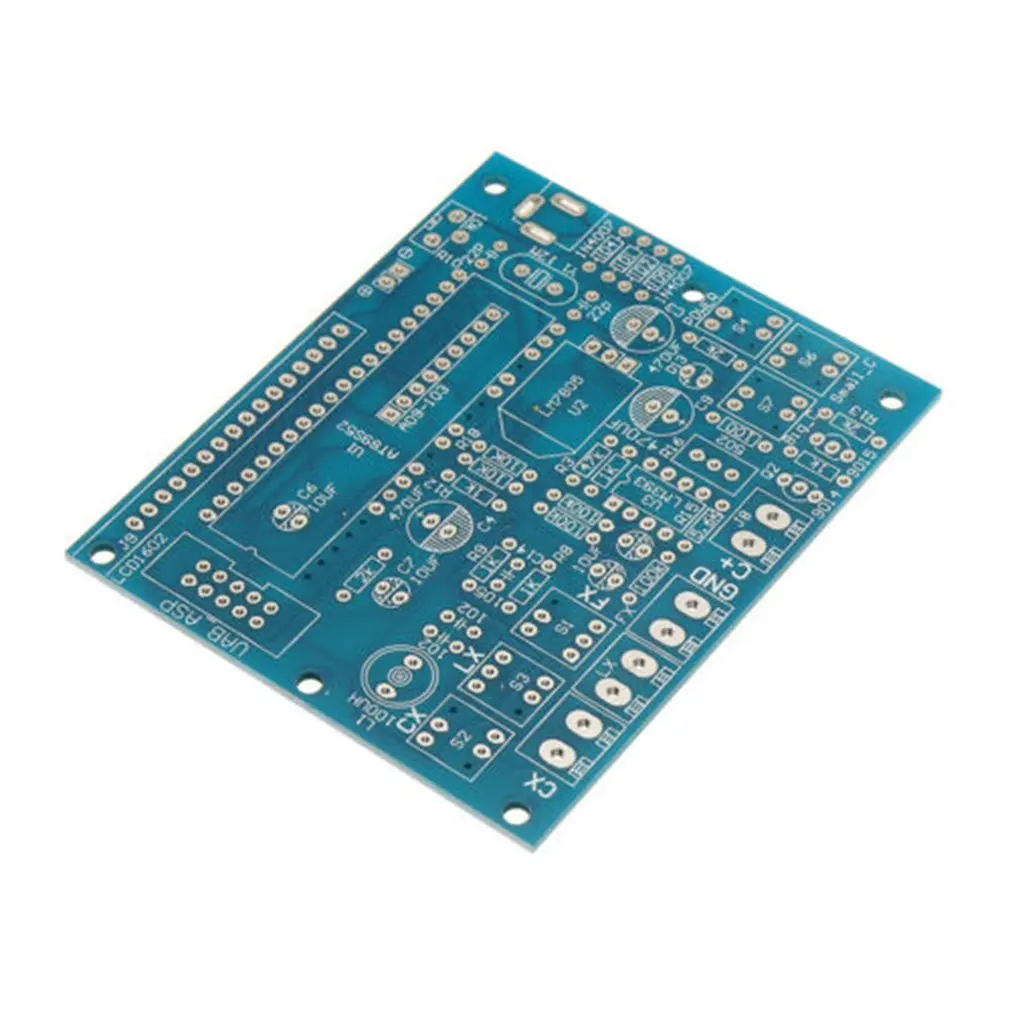

Печатная плата-1 шт. (батарея в комплект не входит)
1 x корпус и винвинты
1 х 16 P контактный разъем
1 х 40 P Контактный прямой
1 х ИЗОГНУТЫЙ ШТИФТ 2 стежков
1 x LCD1602
Синий и белый потенциометр 103-1 шт.
1 х DC3-10 рога сиденья
1 х 40 P IC Блок
1 x STC89C52
1 х 8 P IC Блок
1 x LM393
6x8*8 самоблокирующийся переключатель
4 x KF301-2P клеммный блок
1 x DC005 сиденье
1 x LM7805
1 x A09-103 изоляции
1 х 3296-502 потенциометр
2 х 22 P керамический конденсатор
4x1N4007
1x12 М кварцевый генератор
3x470 мкФ/16 V конденсатор с алюминиевой крышкой
4x10 мкФ/алюминиевая крышка, 25В конденсатор с алюминиевой крышкой
1 х 3 мм светодиодный
1 x 100UH индуктор
Монолитный конденсатор 2x102
Монолитный конденсатор 1x105
1x9014 Триод
1x9015 Триод
2x10 K резистор
Резистор 5x1 K
3x100 K резистор
3x2 K погпогрешность 1%
Резистор 47 K 1 шт.
1 x Резистор 5,6 K
1 х 100 Ом ошибка сопротивления 1%
