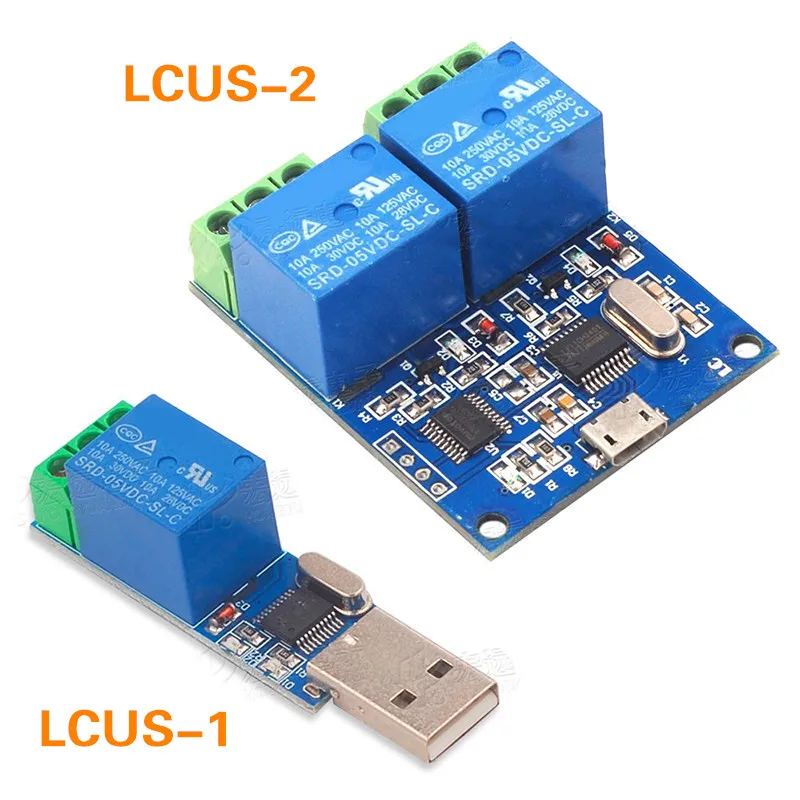

LCUS-1 LCUS-2 USB 5 В 1/2 канальный релейный модуль CH340 USB Интеллектуальный переключатель управления последовательный релейный модуль

Введение:

LCUS-1 релейный модуль USB оснащен стабильной производительностью USB, чтобы серийный чип и микроконтроллеры, компьютер может быть использован в программное обеспечение для последовательного порта, чтобы отправить команду последовательного порта для управления реле Вкл и ВЫКЛ.

Параметры продукта:

Чип контроллера: Встроенный высокопроизводительный чип микроконтроллера

Чип управления: Встроенный CH340 USB чип управления

Светодиодный индикатор: светодиодный индикатор бортового питания и светодиодный релейный индикатор

Реле: Встроенные 5 V, 10A/250VAC, 10A/30VDC реле, длительный срок службы реле, может быть непрерывным pull 10 миллионов

Функция защиты: с защитой от перегрузки по току и релейным диодом freewheeling защита

LC USB протокол переключения:

Данные (1) --- исходная идентичность (по умолчанию 0xA0)

Данные (2) --- код адреса переключателя (по умолчанию 0x01, идентификация Первого канала переключателя)

Данные (3) --- операционные данные (от 0x00 до «Off», 0x01 «On»)

Данные (4) --- контрольная сумма

Пример:

Открытый переключатель USB: A0 01 01 A2

Недалеко от USB штепселя: A0 01 00 A1

Управление:

Шаг 1: релейный модуль USB в компьютер, установите CH340 USB на серийный чип драйвера

Шаг 2: Откройте STC-ISP, SSCOM32 программное обеспечение последовательной отладки, выберите скорость передачи 9600, в форме шестигранной (шестигранной), чтобы отправить A0 01 01 A2, чтобы открыть реле; шестигранный (шестигранный) форма отправить A0 01 00 A1, чтобы выключить реле, вы можете выбрать, чтобы отправить вручную или автоматически. Следующее: SSCOM332 программное обеспечение последовательной отладки, например:

Отправить вручную

Выберите скорость baud 9600, проверьте «HEX send», введите команду A0 01 01 A2 или A0 01 00 A1, укажите «отправить», вы можете включить или выключить реле

Отправить вручную

Выберите скорость baud 9600, нажмите на интерфейс SSCOM32 в «expansion», введите команду a0 01 01 A2 и A0 01 00 A1, проверьте «HEX send», введите автоматический цикл, чтобы отправить интервал, проверьте «автоматический цикл» реле можно автоматически включить и выключить
