Описание

Технические Поддержка

Инструкции для USB интеллигентая (ый) Электронная нагрузка

-Модель: LD25/LD35

Примечание:

Этот продукт не имеет защиты обратного подключения, входная полярность не может быть изменена, в противном случае продукт постоянно поврежден и не может быть отремонтирован

Информация о товаре:

1, LD25 руководство пользователя на страницу загрузки:Http://www.mediafire.com/folder/q2o63jc8df6qc/LD25

2, видео на YoutubeHttps://youtu.be/M5gLYlfJKyg

3, клиент отзывы

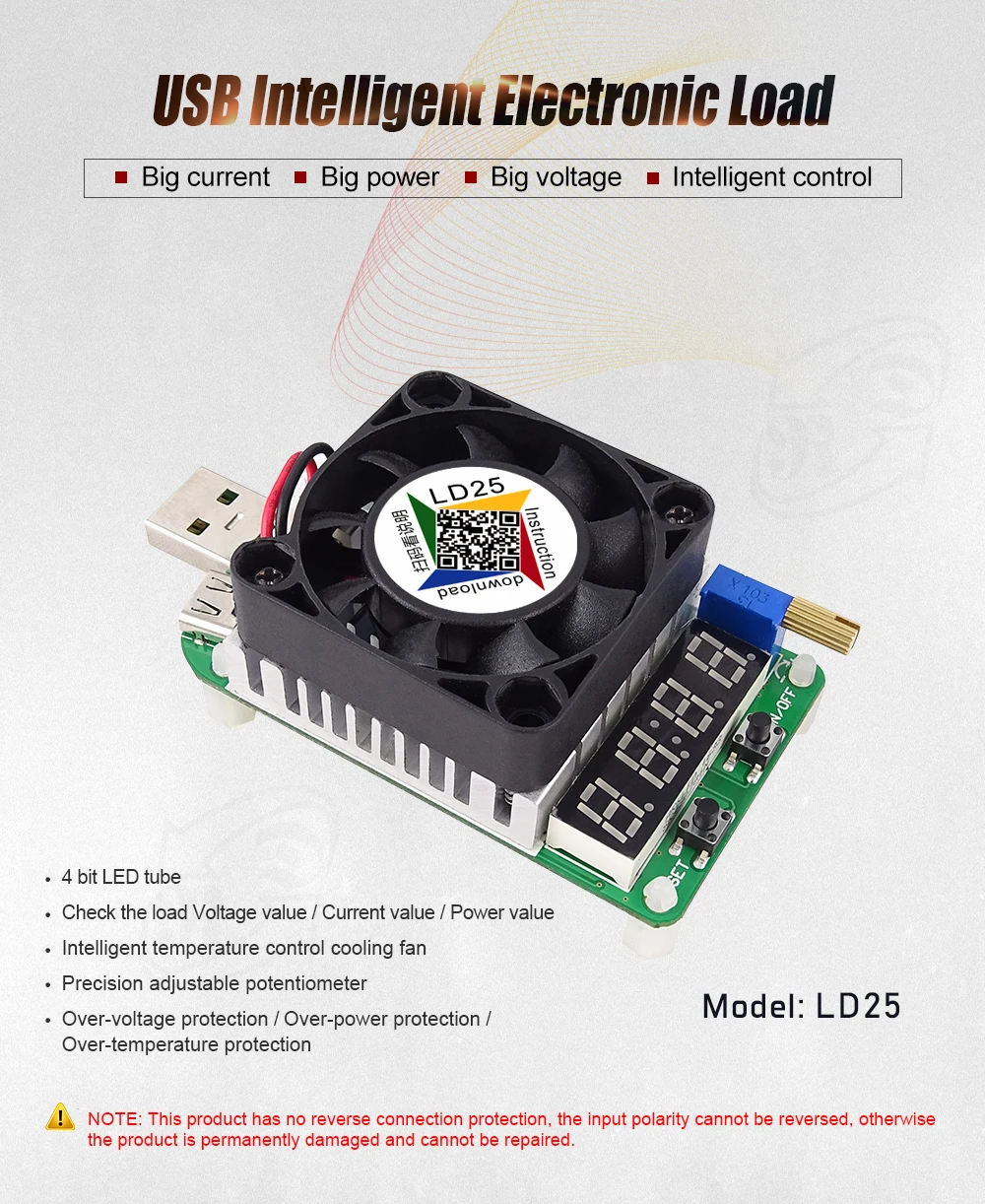

Продукт Структура

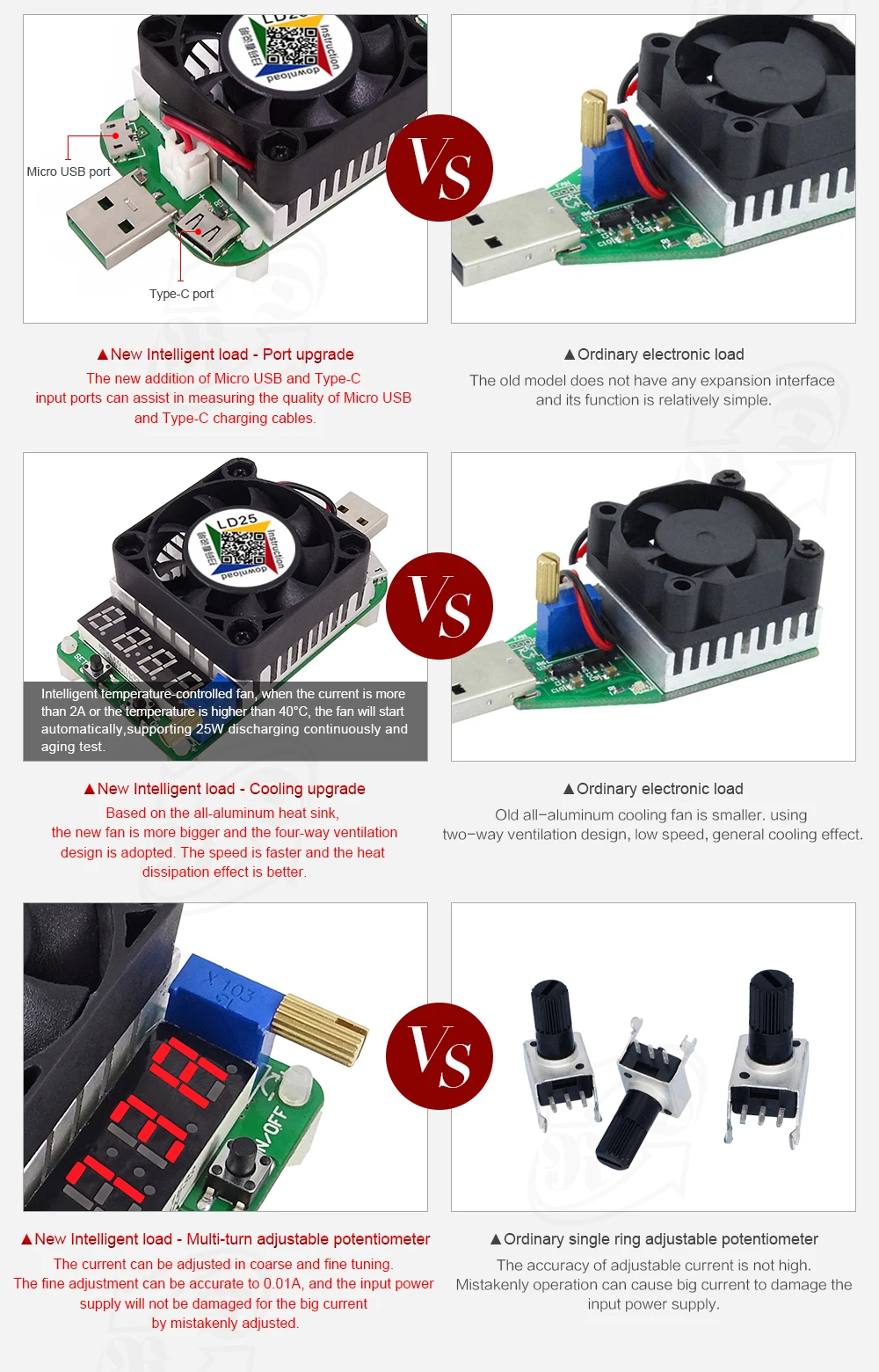

A. Микро USB порт: максимальный ток 2A

B. мужской порт USB (расширенный провод питания, максимальный ток 4A)

C. Тип порт type-C: максимальный ток 4A

D. Все алюминиевые вентилятор

E. Интеллигентая (ый) вентилятор с функцией контроля температуры

F. 4 бит светодиодный трубки

G. Точность мультипетельной регулируемый потенциометр

H. «Комплект»: Пресс «Комплект», чтобы переключить дисплей состояние, Пресс и удерживайте кнопку, чтобы установить нагрузка на выходеВосстановление РежимПосле того, как защита снимается.

I. «Вкл/Выкл»: Нажмите и удерживайте кнопку, чтобы открыть или закрыть выход. Пресс и удерживайте кнопку, чтобы установить загрузки по умолчанию состояние открытия или закрытия

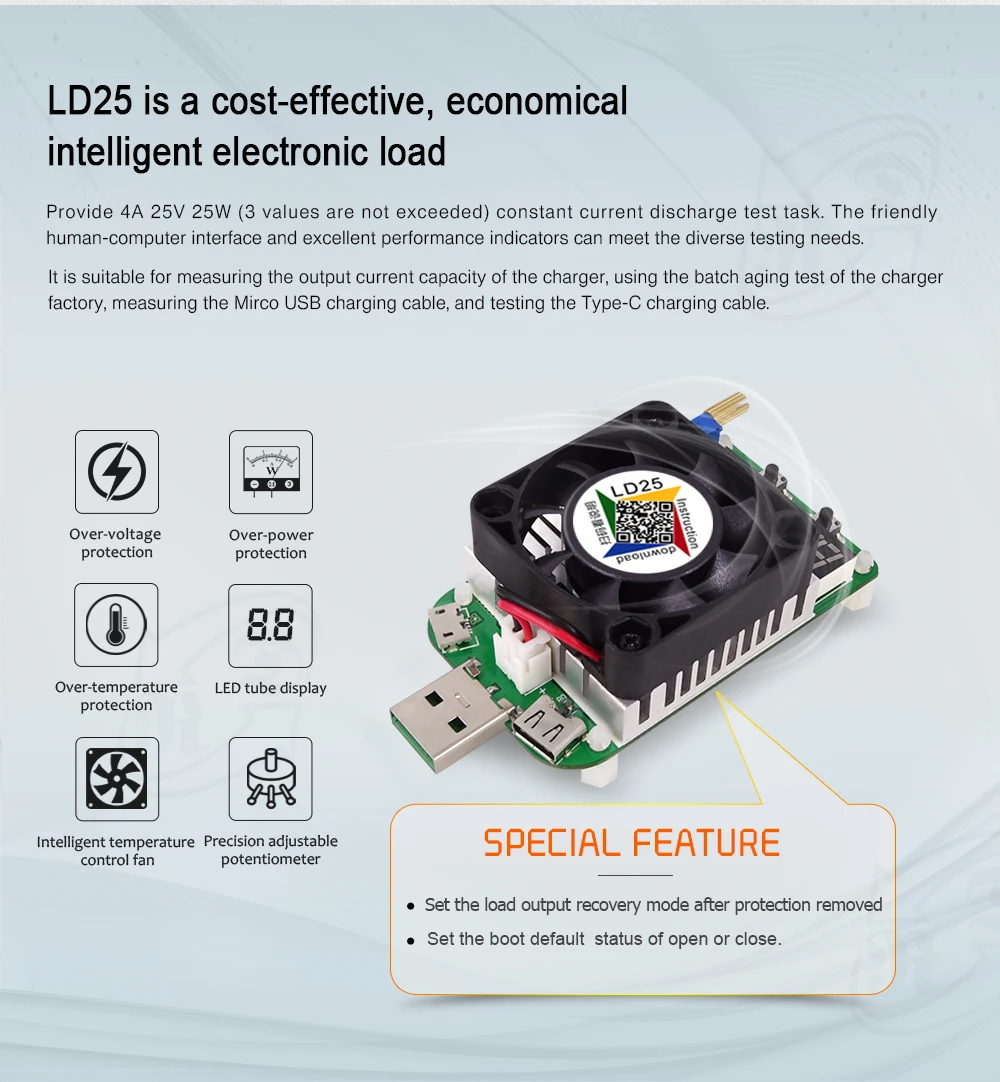

Функция Введение:

A. Функции защиты:

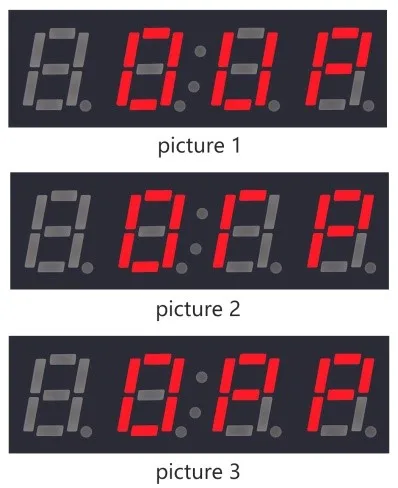

OVP (защита от перенапряжения): есть OVP при 25-30 в; он будет поврежден постоянно более 30 в. На OVP, светодиодный OVP, как показано на рисунке 1)

OTP (защита от превышения температуры защита от): нагрузки температуры составляет более 80 °, светодиодный показать ОТП, как показано на рисунке 2.

Из полиуретана с открытыми порами (защита от превышения мощности): мощность составляет более 80 °, светодиодный показать из полиуретана с открытыми порами, как показано на рисунке 3.

B. Набор выходВосстановление РежимПосле загрузки ввода состояния защиты, ручной или автоматический

C. Значение напряжения, текущее значение и значение нагрузки.

D. Интеллектуальный вентилятор с контролем температуры. В тех случаях, когда ток более 2A или для измерения температуры составляет более 40 °, вентилятор начнет работать.

E. Точность мультипетельной регулируемый потенциометр: вы можете регулировать ток с высокой точностью, до 0.01A., поэтому вам не нужно настроить большой ток по ошибке к повреждениям блока питания. Таким образом, блок питания не будет поврежден из-за неправильной регулировки

F. Вы можете настроить относительную загрузки по умолчанию статус свободно, открыть или закрыть.

Управление инструкция

Нагрузка питается в диапазоне 4-25,0 в (Входная полярность не может быть изменена, в противном случае продукт постоянно поврежден и не может быть отремонтирован), светодиодный индикатор будет мигать, чтобы напоминать текущее значение, ожидая выхода. Пресс Кнопка ВКЛ/ВЫКЛ, открытый выход для того, чтобы начать работу.

1. Регулировка выходного тока.

Поворот поворотного Управления по часовой стрелке увеличивает значение и против часовой стрелки уменьшает значение. В соответствии с потребностями ситуации, потенциометр может осуществить грубой настройки или тонкой настройки. Точной регулировки может быть с точностью до 0.01A.

2, настройте светодиодный дисплей

Нажмите «установить», чтобы настроить светодиодный дисплей, по умолчанию отображение выходного тока. Пресс «Комплект» кнопку, чтобы отобразить * **. A. **. * P. **. * V последует рециркуляция.

3. С открытым или закрыть выход нагрузки

Нажмите кнопку «Вкл/Выкл», вы можете открыть или закрыть выход нагрузки

4, набор нагрузка загрузки по умолчанию статус (открыть или закрыть статус, заводским настройкам по умолчанию, близкое состояние)

Нажмите и удерживайте кнопку «Вкл/Выкл», чтобы свободно установить статус загрузки по умолчанию. Нажмите и удерживайте кнопку «Вкл/Выкл», если светодиодный индикатор отобразит «-ВКЛ», как показано на рисунке 4, нагрузка будет открываться при включении питания в следующий раз; если светодиодный дисплей "-OFF", как показано на рисунке 5, светодиодный индикатор будет отображать текущее значение мигает при последнем выключении при включении питания в следующий раз, Затем нажмите кнопку «ON/OFF», чтобы открыть выход.

5, установите выходную нагрузкуВосстановление РежимПосле того, как защита снимается.

Нажмите и удерживайте кнопку «SET», чтобы установить выходВосстановление РежимПосле того, как защита снимается. Пресс и удерживайте кнопку «SET ", в том случае, если светодиодный отобразится «-- на», как показано на рисунке 4, а также защиту была удалена, нагрузку восстановится до работы; если светодиодный дисплей «-OFF», как показано на рисунке 5, и защита была удалена, светодиодный все еще показывает статус защиты, затем нажмите кнопку «ON/OFF», На дисплее будет отображаться текущий мигание, затем нажмите кнопку «ON/OFF» снова, загрузка восстановится для работы.

Примечание:Пожалуйста, проверьте указанные в выходной ток зарядного устройства быстрой зарядки аккумулятора перед оформлением заказа. В настоящее время общего power bank, как правило, мало так настроить меньше в настоящее время в тех случаях, когда груз был использован.

Применение

Помощь для того чтобы измерить микро USB кабель хорошего или нет

Помощь для того чтобы измерить Тип-C кабель хорошего или нет

Помощь для того чтобы измерить выходной ток мощность зарядное устройство хорошего или нет

Использование больших партий испытаний на старение на заводе зарядного устройства
