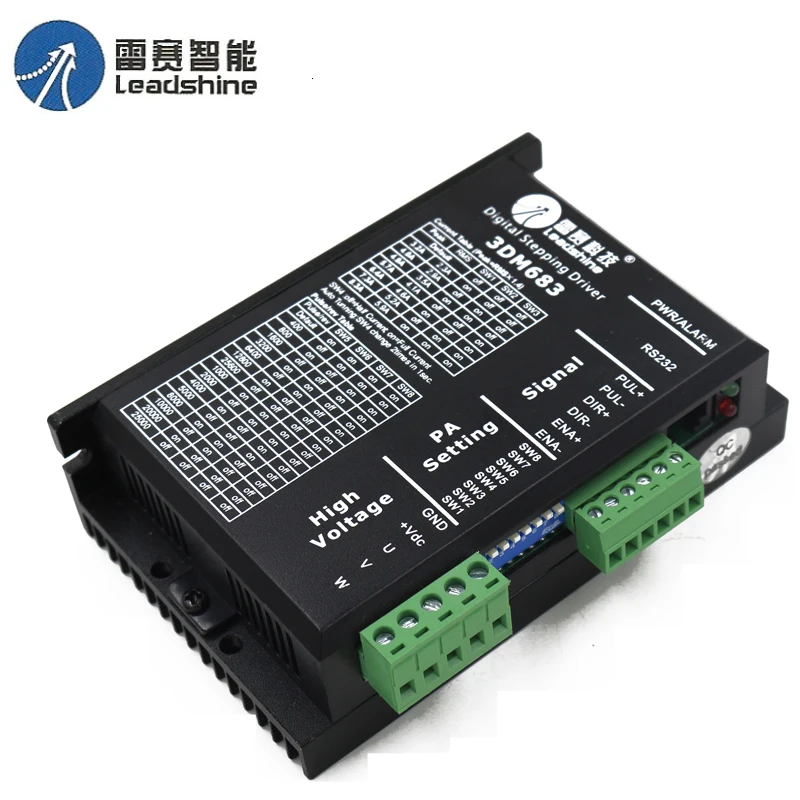

Leadshine 3DM683 цифровой шаговый привод рабочий параметр 60 В постоянного тока 0.5A до 8.3A для сопутствующих продуктов 573S09/573S15/863S22

Описание

Введение

3DM683 является универсальным полностью цифровым шаговым драйвером, основанным на DSP с усовершенствованным алгоритмом управления. 3DM683-это новое поколение цифровых шаговых элементов управления двигателем. Он привносит уникальный уровень плавности системы, обеспечивая оптимальный крутящий момент и nulls нестабильность среднего диапазона. Технология самопроверки мотора и автоматической настройки параметров обеспечивает оптимальную реакцию с различными двигателями и проста в использовании. Управляемые двигатели могут работать с гораздо меньшим уровнем шума, меньшим нагревом, плавным движением, чем большинство водителей на рынках. Его уникальные особенности делают 3DM683 идеальным решением для применений, которые требуют низкой скорости гладкости.

По сравнению с 3ND583, более широкий диапазон входного напряжения и выходного тока делают 3DM683 может управлять гораздо больше двигателей, чем 3ND583.

Особенности:

Антирезонансный, обеспечивает оптимальный крутящий момент и отрицает нестабильность среднего диапазона Самопроверка мотора и технология автоматической настройки параметров, предлагает оптимальные ответы с различными моторами Многоступенчатый вход обеспечивает низкое разрешение для получения более высокого микроступенчатого выхода для плавной работы системы Микроступенчатое программируемое разрешение, от 200 до 102400 шагов/об Напряжение питания до + 60 В постоянного тока Выходной ток программируемый, от 0.5AДля того, чтобы8.3A Частота входного импульса до 200 кГц Ttl совместимый и оптически изолированный вход Автоматическое уменьшение холостого хода Подходит для 3/6 проводов трехфазных двигателей Поддержка режимов PUL/DIR и CW/CCW Защита от перенапряжения, перегрузки по току, фазовых ошибок

Приложений

Подходит для широкого спектра шаговых двигателей, от NEMA размер рамы 17 до 34. Его можно использовать в различных видах машин, таких как лазерные резаки, лазерные маркеры, высокоточные X-Y столы, маркировочные машины и так далее. Его уникальные особенности делают 3DM683 идеальным решением для приложений, которые требуют как низкой скорости гладкости, так и высокой скорости.

Электрические источника электропитания постоянного тока (Tj= 25oC/77oF)

Параметры	3DM683
	Мин	Типичное	Макс	Блок
Выход ток	0,5	-	8,3 (5,9 RMS)	А
Напряжение питания	+ 20	-	+ 60	Постоянный ток
Логический сигнал ток	7	10	16	MA
Импульсная Входная частота	-	200	КГц
Сопротивление изоляции	500	МОМ
