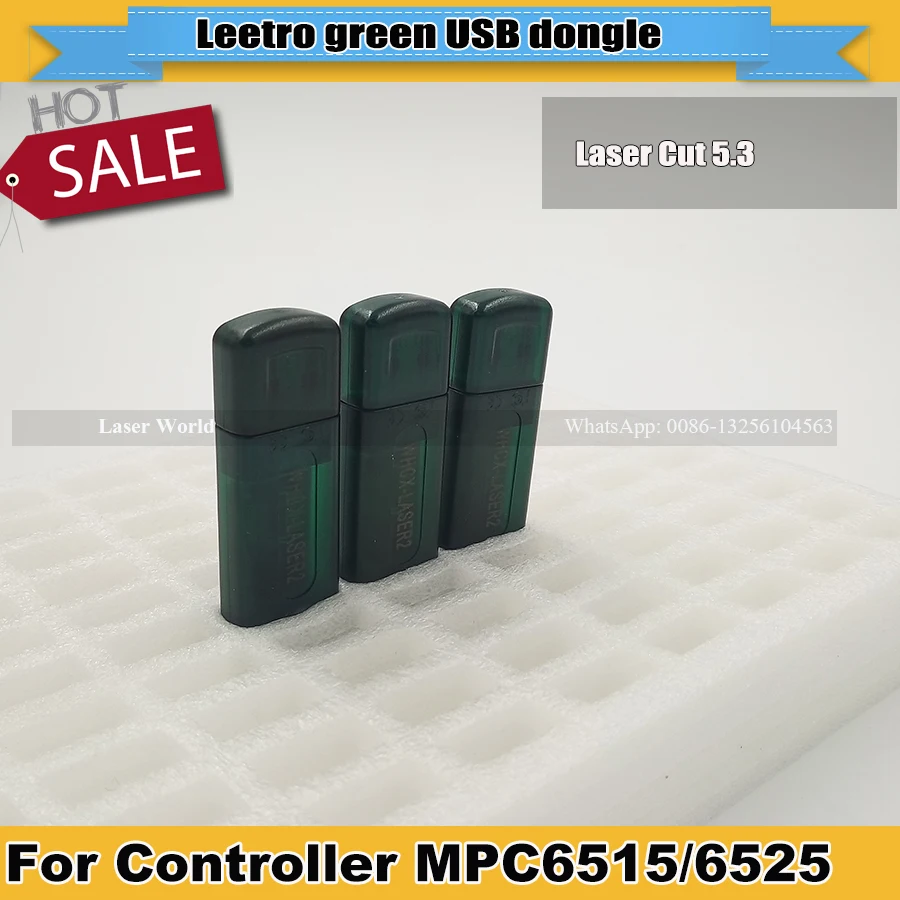

Leetro green USB ключ лазерная резка 5,3 ключ для Co2 лазерная гравировка контроллер системы Leetro контроллер MPC6515 MPC6525

Leetro green USB ключ лазерная резка 5,3 ключ для Co2 лазерная гравировка контроллер системы Leetro контроллер MPC6515 MPC6525

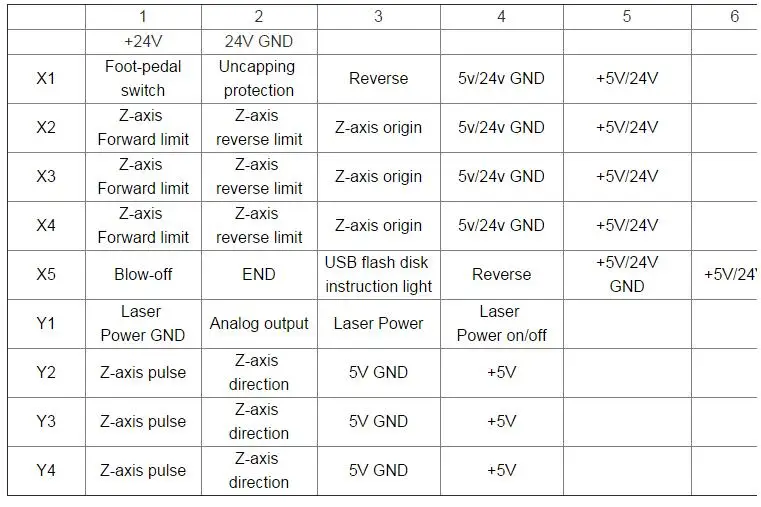

X1: интерфейс входной мощности (24VDC)Примечание: MPC6515 контроллер движения принимает моно 24VDC источник питания. Другие контакты питания являются выходнымиJP1:Примечание: JP1 относится к X3, X4 и X5. Если для портов входного сигнала X3, X4 и X5 требуется напряжение 24 В, перемычка должна быть подключена к Pin1 и Pin2. Если требуется напряжение 5 В, перемычка должна быть подключена к Pin2 и Pin3. Если Перемычка удалена, отсоедините Pin5 X3, X4 и X5.JP2:Примечание: JP2 относится к Y2. Для аналогового управления мощностью лазера, удалите перемычку, подключите мощность лазера к Pin2. Для ШИМ-управлять мощности лазера, подключите питание Pin3.JP3:Примечание: JP3 относится к Y1. Если выход Y1 для привода реле 24 В, перемычка должна быть подключена к Pin1 и Pin2. Чтобы управлять реле 5 В, перемычка должна быть подключена к Pin2 и Pin3. Если Перемычка удалена, отсоедините Pin6 от Y1.JP4:Примечание: JP4 относится к X2. Если для общего входа X2 требуется 24 В, перемычка должна быть подключена к Pin1 и Pin2. Если требуется напряжение 5 В, перемычка должна быть подключена к Pin2 и Pin3. Если Перемычка удалена, отсоедините Pin5 от X2.
