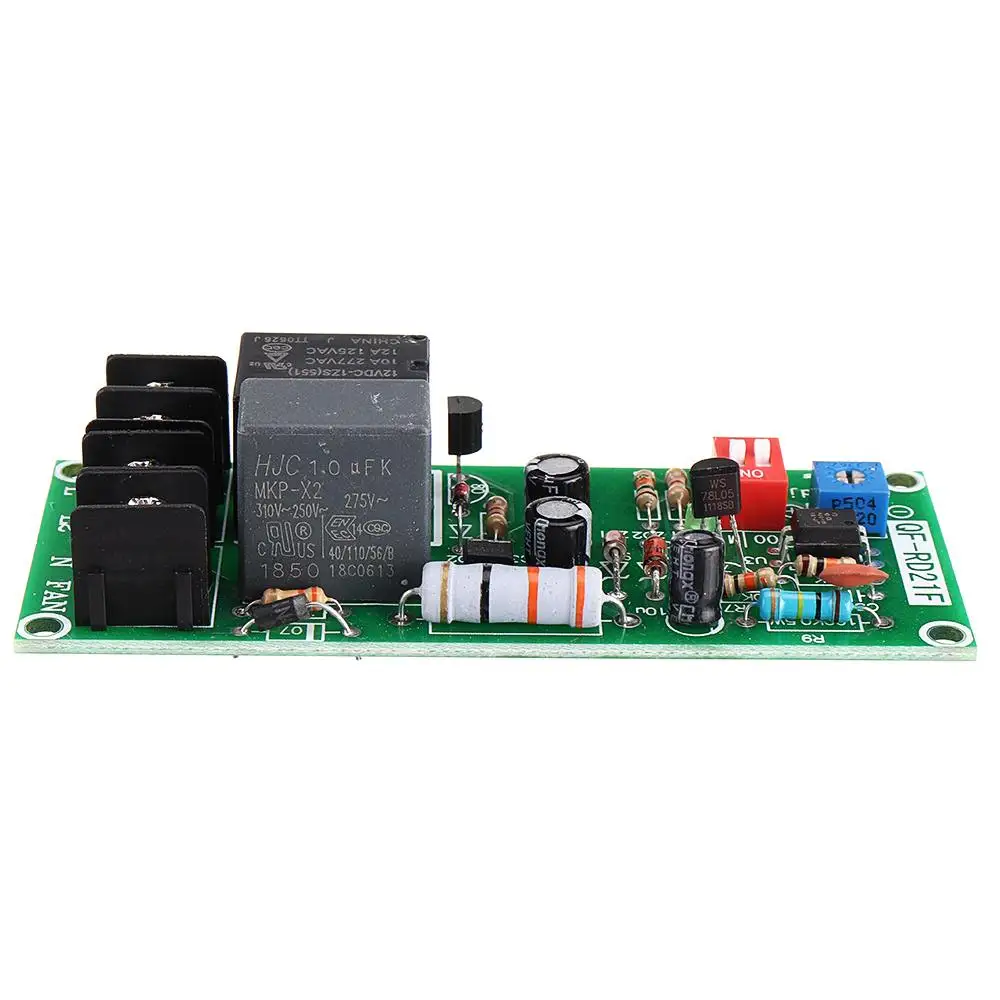

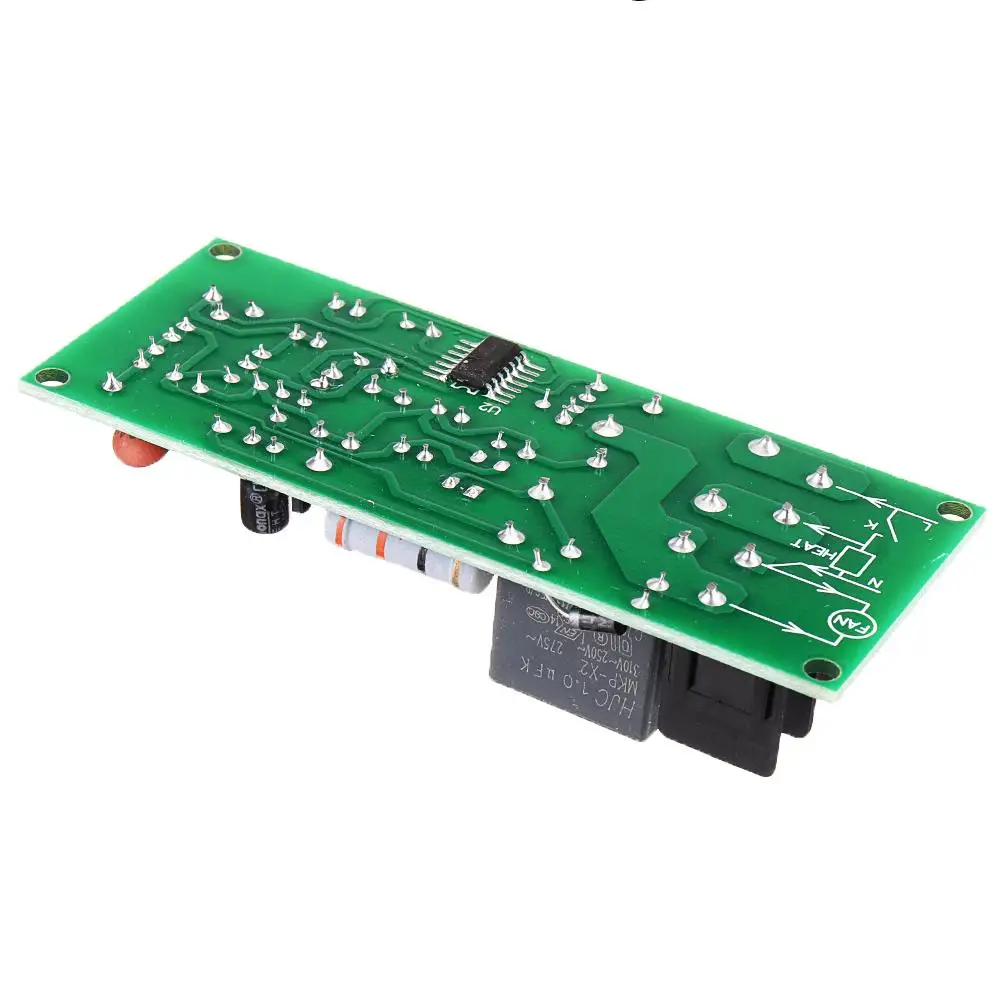

LEORY 1 шт. AC 100 V-220 V модуль реле задержки Мощность для задержки отключения модуля вентилятора время 0,2 S-300 мин Регулируемая задержка RD21F

Описание

Технические характеристики:

Напряжение: 100-220 В переменного тока

Потребляемая мощность: <1,0 Вт (нулевое энергопотребление в режиме ожидания)

Выход: выходное напряжение такое же, как и входное напряжение, и максимальная мощность блока питания составляет 10А.

Размер: 88*36*22 мм

Отверстие винта: межосевое расстояние 83 мм * 31 мм, диафрагма 3,2 мм

Временной диапазон: (4 файла, выбранные переключателем)

Первая передача: диапазон-0,2 секунд-30 секунд, Точность: 0,1 секунд

Вторая передача: диапазон-0,2 секунд-300 секунд (5 минут), Точность: 0,3 секунд

Третья передача: диапазон-0,2 секунд-30 минут, Точность: 1,8 секунд

Четыре передачи: диапазон-0,2 секунд-300 минут (5 часов), Точность: 18 секунд

Клеммной колодки:

L: шина сверхбыстрой передачи данных доступа

L2: Переключатель выхода боковой живого провода, взят из нагревательного корпуса

N: нулевая линия (открытая)

Вентилятор: выход вентилятора, живой провод

Инструкции по уходу за изделием

Примечание: кнопка пуска должна быть в состоянии выдержать ток нагрузки в течение короткого времени (около 0,3 секунд), что означает, что если вы контролируете ток 5А, кнопка пуска должна выдержать 5А и выше в течение короткого времени.

Настройка диапазона времени:

Когда переключатель селектора находится в 30 положении, это означает 0-30 регулируемый

Когда Селекторный переключатель расположен в положении 300, это означает, что 0-300 регулируется.

Регулировка значения времени:

Регулируемое сопротивление вращается против часовой стрелки в направлении числа, чтобы уменьшить время, по часовой стрелке к + направление, чтобы увеличить время

Время блок настройки:

Когда переключатель селектора находится в положении Sec, устройство является: секундным

Когда Селекторный переключатель помещается в минимальное положение, устройство составляет: минуту

Пример:

Запрос на задержку в 50 минут:

1.-диапазон находится в 300 положении

2. Устройство времени помещается в минимальное положение.

3. Отрегулируйте Регулируемое сопротивление до 50 положения, отрегулируйте до 300, поэтому отрегулируйте до 1/5 50.

Примечание: Регулировка потенциометра также может быть быстро скорректирована с помощью файла напряжения мультиметра. Например, диапазон-30, и его нужно отрегулировать до 12, тогда напряжение можно отрегулировать до 2.

T = Ut/5*30 = 2,0 в/5,0 в * 30 = 12

Ut-напряжение, измеряемое мультиметром, 30-диапазон, выбранный селекторным переключателем, а также может быть выбран для 300.

Посылка включает в себя:

1 х RD21F модуль реле задержки питания для модуля задержки выключения вентилятора
