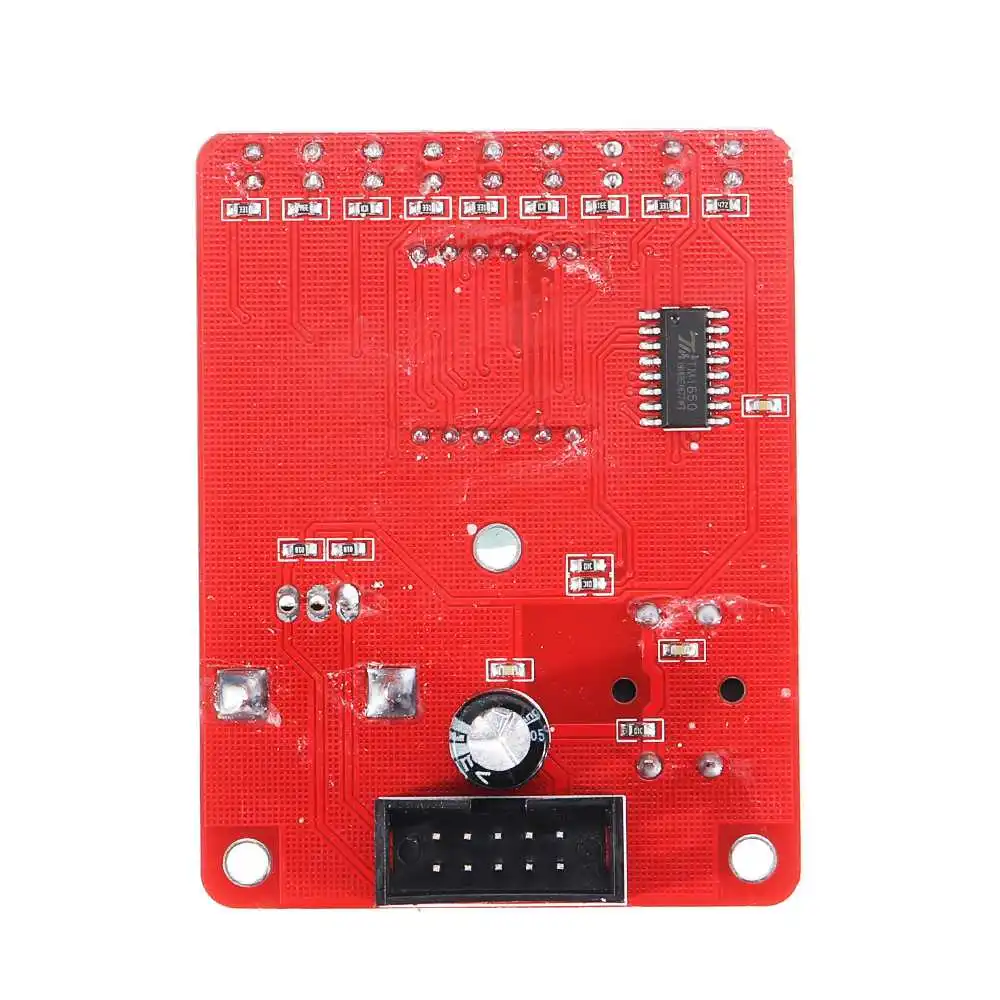

LEORY 100A/40A двойной импульсный кодер точечная паяльная станция время тока управление Лер плата управления регулируемый цифровой дисплей

Описание

Основные особенности контроллера:

1. Сварка-Пульс для одного и двойного импульса может быть переключен на использование, любое время сварки устанавливается в 0, может быть один пульс-сварка

2. С компенсацией сетевого напряжения, в соответствии с изменением электричества, автоматически Отрегулируйте выход, чтобы гарантировать, что те же параметры в сварке с тем же теплом, чтобы поддерживать то же самое, паяльное соединение

3. Настройка параметров для режима ввода энкодера, более точный и удобный

4. С функцией счетчика сварки, диапазон подсчета 0-999, так что вы делаете сварку "Сердце", и может быть сохранен.

5. Время ввода 0-100 циклов, цикл блока (1 цикл составляет 20 мс) ток ввода (300-999). Текущий шаг регулировки составляет 0.1%, а регулирование более разделено. Если есть другие диапазоны-необходимые, вы можете настроить его.

6. 3 синие 0,56 дюймовые цифровые трубки, размер обозрения, чем версия ручки управления большой, наш регулятор цифровой трубки 0,36 дюймов.

7. Встроенная Мощность, педаль, триггер, запуск, время, ток, интервал, время, текущий индикатор, так что в каждом состоянии есть четкая индикация

8. Вся плата с помощью промышленного микроконтроллера STM8 для основного контрольного ядра

9. Сильный и слабый через изоляцию оптопары, работа более безопасная.

10. Шнур питания и ножной переключатель с винтовым терминалом, более удобным и надежным

11. Спроектируйте надежную цепь обнаружения нулевого перекрестка, чтобы гарантировать точный сдвиг фазы SCR

12. Контроллер совместим с тиристором 100A-40A

Существует два вида подключения:

3,1. Управление индикатор Описание

3,2. Статус дисплея-Описание:

Контроллер имеет три вида работы-состояние, подготовка к сварке, запрос параметров, изменение параметров

Подготовка к сварке: ходовой светильник всегда яркий, время, ток, интервал, время, индикатор Тока выключен

Запрос параметров: светильник-индикатор выключен, время, ток, интервал, время, ток, соответствующий количеству светильник, цифровая трубка Всегда яркая, значение отображения для соответствующих значений параметров

Изменение параметров: светильник индикатора выключен, время, ток, интервал, время, ток, соответствующий количеству светильник, цифровая трубка мигает, значение отображается для соответствующего значения параметра изменить значение.

3,3. Сварка подготовка:

С помощью (выберите/отрегулировать) кодировщик вращением против часовой стрелки, таким образом, что Бег светильник всегда горит, время, силу тока, интервал времени, индикатор Тока светильник выключается на этот раз может быть сварен, цифровое значение отображения трубки для тока сварки

3,4. Напряжение калибровки:

Потому что контроллер с функцией компенсации давления в сети, поэтому при первой установке, для проведения калибровки напряжения, только один может быть откалиброван. (До тех пор, пока вы не замените силовой трансформатор, вам не нужно повторно калибровать)

Калибровки операции:

В рабочем состоянии, нажмите на микро-открытие до времени, тока, интервала светильник s весь светильник, затем Используйте мультиметр для измерения напряжения сети, например, измеренное напряжение 225 в, затем, Поворотный энкодер, цифровая трубка отображает значение 225, а затем дважды нажмите на микропереключатель, Выход калибровку.

3,5. Рассчитывать очищается

Контроллер с функцией счетчика сварки, в работе сварки, каждая сварка, счетчик сварки автоматически увеличивается на 1. Диапазон отсчета 0-999.

Если вы хотите очистить, в рабочем состоянии дважды нажмите кнопку [ввод/Сохранение], счет автоматически очищается.

Посылка включает в себя:

1 х сварщик-трансформаторный контроллер
