LEORY DC 5-36 в к DC 1,25-32 В 5A постоянное напряжение постоянного тока понижающий модуль питания с дисплеем и оболочкой

Описание

Особенности:

-С напряжением, током и дисплеем питания, его можно легко использовать без мультиметра.
-С интерфейсом ∪ SB, с 3 основными функциями, чтобы удовлетворить большинство ваших случаев!
-Высокая мощность, высокая эффективность, 5А, низкая пульсация
При использовании в качестве литиевого зарядного устройства, вы можете установить напряжение поплавка и ток заряда.
Зарядка или уже полная;
-Он имеет функцию ограничения по току, которая не будет сжигать модуль, даже если выход короткой схемы.
-Бортовое напряжение и амперметр могут быть самокалиброваны, и никогда не будет неточной проблемы.
Три основных функций, в том числе:

(1) используется как обычный понижающий модуль с возможностью защиты от перегрузки по току;
(2) используется в качестве зарядного устройства для различных литиевых батарей напряжения, батарей, никель-кадмиевых никель-водородных батарей (аккумуляторных батарей). при использовании в качестве литиевого зарядного устройства, вы можете установить напряжение поплавка и ток заряда.
Для солнечных панелей, ветряных турбин и т. д.;
(3) используется как мощный светодиодный постоянный ток большой силы модуль;
Технические характеристики:

Входное напряжение: 5-36 в
Выходное напряжение: 1,25-32 в непрерывно регулируемый
Выходной ток: регулируемый, до 5А (рекомендуется для использования в пределах 4,5а)
В середине: Gu Da Li (внутреннее использование.
Рабочая частота 180 кГц
Эффективность преобразования: до 96%
Защита от короткого замыкания: Да
Защита от перегрева: Да (автоматически выключается выход после перегрева)
Защита обратного подключения: нет (при необходимости, введите большой токовый диод в входной струне)
Способ установки: 4 3 метра шелк
Метод проводки: клеммный блок или паяльный терминал, for-для входа, OUT выход для выхода
Размер: 68,2x38,8x15 мм
Применение диапазон:

1. как сквозной модуль buck с защитой от перегрузки по току
Инструкции
(1) Нажмите правой кнопкой, чтобы отрегулировать цифровой счетчик на [выходное напряжение дисплея] интерфейс, отрегулируйте "постоянное пьезоэлектрическое устройство"
Чтобы выходное напряжение достигло желаемого напряжения
(2) Отрегулируйте цифровой измеритель на [выходной ток дисплея] интерфейс и непосредственно коротко выход модуля (найдите плотную ленту)
Провод может быть сокращен до выходного конца. В это время Отрегулируйте «турбулентный потенциометр», чтобы значение тока на цифровом измерителе достигло предельного
Установите значение защиты от перегрузки по току; (например, текущее значение, отображаемое на бортовом амперметре, 4А, затем максимальный ток модуля
Ограничено 4А, красный индикатор горит, когда ток достигает 4А)
(3) Подключите нагрузку и работайте.
2 используется в качестве зарядного устройства
Модули без функции постоянного тока не могут быть использованы для зарядки аккумулятора, из-за отработанного аккумулятора и зарядного устройства
Разница в давлении очень большая, в результате чего ток зарядки будет слишком большим, что может повредить батарею, поэтому используйте батарею в начале.
Постоянный ток зарядки, автоматически переключается на постоянное напряжение зарядки при зарядке в некоторой степени
Инструкции
(1) определите напряжение поплавка и ток заряда аккумулятора; (если параметр литиевой батареи 3,72200 мАч, то
Напряжение поплавка составляет 4,2 в, а максимальный ток заряда-1С, что составляет 2200ма.
2) Отрегулируйте цифровой счетчик модуля на [выходное напряжение дисплея] интерфейс в условиях отсутствия нагрузки, и отрегулируйте "постоянное напряжение"
Потенциометр "вызывает выходное напряжение, чтобы достичь поплавкового напряжения
(3) Отрегулируйте цифровой измеритель на [выходной ток дисплея] интерфейс и непосредственно коротко выход модуля (найдите плотную ленту)
Провод коротковат до конца провода), в это время Отрегулируйте "потенциометр постоянного тока", чтобы значение тока на цифровом измерителе достигло предварительно-
Установите значение тока зарядки;
(4) Ток зарядки лампы по умолчанию до 0,1 раз ток зарядки; Батарея постепенно уменьшается во время процесса зарядки.
Маленький, постепенно меняющийся от постоянного тока зарядки до постоянного напряжения зарядки, если ток зарядки установлен на 1А, то при зарядке
Когда электрический ток меньше 01A, синий свет выключен, зеленый свет включен, и аккумулятор заряжен.
(5) подключите аккумулятор и зарядите его.
(Шаги 1, 2, 3 и 4: входной терминал подключен к источнику питания, и выходной терминал не подключен к батарее.)
2. Светодиодный модуль постоянного тока
(1) Определите рабочий ток и максимальное рабочее напряжение, которое вам нужно управлять светодиодный
(2) в условиях отсутствия нагрузки Отрегулируйте цифровой счетчик на [выходное напряжение дисплея] интерфейс и отрегулируйте "постоянный пьезоэлектрический позиционер".
Делая выходное напряжение достигать рабочего напряжения ED;
(3) Отрегулируйте цифровой измеритель на [выходной ток дисплея] интерфейс и непосредственно коротко выход модуля (найдите плотную ленту)
Провод коротковат до конца провода), в это время Отрегулируйте «потенциометр постоянного тока» для достижения значения тока на цифровом измерителе
Предустановленный светодиодный рабочий ток;
(4) Подключите светодиодный и протестируйте машину.
(Шаги 1, 2 и 3: входной источник питания, Han out no светодиодный свет)
Посылка включает в себя:

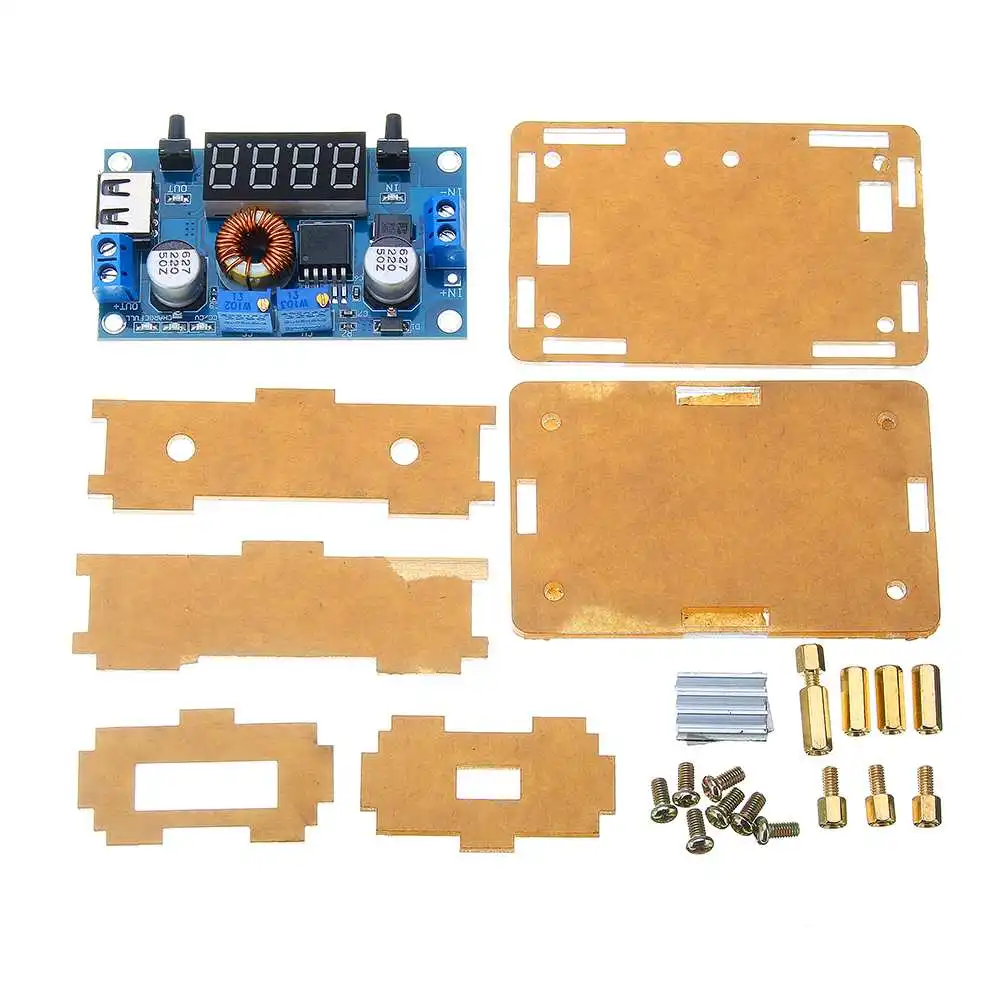

1 x понижающий модуль питания с дисплеем и оболочкой
