Лес) пленка с высоким коэффициентом пропускания инструмент измерения плотности свет измеритель плотности малая плотность обнаружения LS117

Описание

Перед тем, как наша компания входит в комплект инструментов, внешняя упаковочная коробка-это алюминиевая коробка, алюминиевая коробка ручной работы, консистенция плохой, и внешняя упаковочная алюминиевая коробка в экспресс-доставке очень легко произвести деформацию и поверхность царапины, клиент жалуется больше. Для того чтобы улучшить опыт покупок клиентов, наша компания теперь изменяет наружную упаковочную коробку продукта в пластиковую инженерную коробку. Консистенция пластиковых инженерных коробок, сильное падение и износостойкость, процесс транспортировки будет более безопасным.

Краткая информация о LS117 Оптический измеритель плотности

Малая плотность (OD)[Оптической плотности]Определяется как характеристика затенения материала.Нет размерной единицы оптической плотности, которая является логарифмом соотношения аварийного света к передаваемому свету, или логарифмом взаимной пропускания. ФормулаДиаметр = log10Падающий свет/Передача фонарь стоп-сигнала) илиДиаметр = log10(1/Коэффициент пропускания).

LS117Оптический денситометр может измерять оптическую плотность и коэффициент пропускания измерений одновременно. В основном применяется для измерения следующих трех видов продукции:

1).Различные пленки, измеряемыеОптическая плотность, относительная оптическая плотность, соотношение площади точки.

2).XИзмерение плотности света, алюминиевой пленки и других материалов, измерение плотности света.

3).Разнообразие молочно-белого, туманного, матового шерстяного материала коэффициент пропускания. Например, узор или матовое стекло, присоска абажур и другие материалы.

Официальный сайт продукта можно найти по адресу:Http://www.lstek.cn/Product/LS117.html

Лес) пленка с высоким коэффициентом пропускания инструмент измерения плотности свет измеритель плотности малая плотность обнаружения LS117

1, & nbsp; LS117 оптический датчик плотности параметр

1. Размеры прибора: длина 130 мм × ширина 70 мм × высота 28 мм;

2. Вес: около 3 кг

&; Nbsp; 3. Размер оптического отверстия: 2 мм;

4. Диапазон измерения оптической плотности: 0,00 OD-6,00 OD;

5. Диапазон измерения площади точки: 0-100%;

&; Nbsp; 6. разрешение оптической плотности: 0,01 OD;

7. Точность измерения: ±0. 02 (0---2.00 OD)± 2% (2,00 --- 6,00 OD)

&; Nbsp; 8. Разрешение передачи: 0.0005%

&; Nbsp; 9. Точность измерения передачи: ± 1% (0%-50%)± 2% (50% --- 100%)

10. Источник света: в соответствии с визуальными стандартами ANSI/ISO;

11. Источник питания: 4 * AAA сухая щелочная батарея.

二, ls117光密度检测仪操作

& Nbsp; 2,1 настройки инструмента:

В состоянии выключения нажмите кнопку «левая клавиша» в течение длительного времени и введите режим настройки

Выберите функциональную таблицу (режим тестирования: быстрый/Низкий): короткий ключ PressForum

Короткое нажатие кнопки «M», переключение на следующий интерфейс

Выберите, нужно ли автоматически выключить (автоматическое выключение: да/нет): Короткий угол нажатия

Настройки подтверждения: короткое нажатие кнопки «M»

Настройка завершена, инструмент перезагружен.

Выберите быстро, инструмент для быстрого измерения, время измерения 1 S. Если оптической плотности составляет менее OD5, быстрый режим рекомендуется использовать.

Медленный режим рекомендуется, если оптическая плотность больше, чем OD5.

Выберите on, инструмент 5 минут без работы, автоматическое отключение.

При выборе выключения инструмент должен быть выключен вручную и не автоматически.

&; Nbsp; 2,2 "левый ключ"

1. В состоянии выключения нажмите кнопку "левый ключ" для выполнения загрузки.

Приемный зонд и датчик источника света должны быть выровнены и закрыты, и нет тестовых образцов не должны быть помещены в середине системы. Мощность имеет процесс предварительного нагрева, конец предварительного нагрева, если прибор является нормальным, коэффициент пропускания показывает "100%", оптический дисплей плотности как "0".

2. в загрузочном состоянии нажмите кнопку "слева" для выполнения операции отключения.

3). Когда прибор выровнен и нет тестового образца, данные пропускания не могут быть реформированы, чтобы показать 100% (данные оптической плотности не нулевые), короткое нажатие левой кнопки для регулировки работы.

&; Nbsp; &; 2,3 "M" кнопка

1) АБС-пластик режим

В режиме ABS нажмите кнопку «M» и удерживайте данные измерений на ЖК-дисплее. Знак «HOLD» отображается в нижней части ЖК-дисплея.

В состоянии «hold» нажмите клавишу «M», выходите из состояния «hold», введите состояние измерения, и знак «HOLD» исчезнет.

2) COM режим

В режиме COM, сначала нажмите кнопку «M», Замок данных OD1, введите измерение данных OD2, затем нажмите кнопку «M», все измерительные данные заблокированы на ЖК-дисплее и автоматически получают данные COM (нижний левый угол относительной оптической плотности), ЖК-дисплей отображает флаг «HOLD».

В состоянии «HOLD» нажмите клавишу «M», выходите из состояния «hold», введите состояние измерения, и знак «HOLD» исчезнет.

3) в горошек модель

В режиме DOT нажмите кнопку «M», Замок данных OD1, введите измерение данных OD2, нажмите кнопку «M», Замок данных OD2, введите измерения данных OD3, нажмите кнопку «M» снова, все данные измерений блокируются на ЖК-дисплее, и данные в горошек (точка) автоматически получаются.

В состоянии «HOLD» нажмите клавишу «M», чтобы выход из состояния «HOLD», введите состояние измерения, и флаг «HOLD» исчезнет.

2,4 треугольная кнопка

Короткое нажатие кнопки «Треугольник», переключается три различных режима измерения. Среди них COM mode и DOT mode в основном используются для тестового процесса пленки. В различных режимах нижний левый угол ЖК-дисплея будет отображать ABS/COM/DOT.

1. АБС режим (оптическое измерение плотности режим).

2. Режим COM (относительное оптическое измерение плотности).

3. режим точки (режимы измерения площади точки).

三, ls117光密度检测器Флинн пленки

Измеряется оптическая плотность, относительная оптическая плотность и соотношение площади точки пленки, и выбираются соответственно соответствующие Режимы измерения.

3,1Оптическое измерение плотности

1). Выберите Интерфейс режима ABS. В плотности света, продукты источника света и восстановление в световом состоянии, когда интерес не играть как 0,00, T (скорость передачи света) дисплей 1000.00%, начать просмотр.

2). Вытяните приемный зонд, положите в пробный образец и затем затяните. Текущее значение OD-это значение оптической плотности пленки, которое необходимо измерить.

3,2Относительная оптическое измерение плотности

Нажмите кнопку «треугольник» и выберите, чтобы войти в тестовый интерфейс COM (Относительная плотность света). При отсутствии образцов датчик источника света и принимающий зонд плотны, сделаны следующие измерения:

Шаг:

Символ "OD1" мерцает, указывая, что измеряется "OD1". Оптическая плотность стандартной пленки динамически отображается в фильме "OD1". Когда значение стабильно, короткое нажатие «M» инструмент записывает значение оптической плотности стандартной пленки в «OD1», и входит во второй шаг.

Второй шаг:

Символ "OD2" мерцает, чтобы указать измерение данных "OD2". Когда измеренная пленка помещается в пленку, оптическая плотность пленки динамически отображается "OD2". Когда значение стабильно, нажмите «M» в ближайшее время, и инструмент записывает оптическую плотность пленки, измеренную «OD2», и входит в Третий шаг.

Шаг 3: показать окончательные результаты тестирования

Остается состояние данных ("HOLD").

Оптическая плотность "OD1" Группа данных запись стандартная пленка

"OD2" групповые данные записывают оптическую плотность протестированной пленки

& Nbsp; "COM"-это разница между измеренной пленкой и стандартной пленкой (т. е. относительной оптической плотностью).

3,3Точка Зона испытания

Нажмите на короткий треугольный ключ, выберите, чтобы войти в тестовый интерфейс DOT (dot District ratio). При отсутствии образца датчик источника света и принимающий зонд плотно соединены, и сделаны следующие измерения:

Шаг:

Символ "OD1" мерцает, чтобы указать измерение данных "OD1". Поместите в пустую пленку, «OD1» динамически отображает оптическую плотность пустой пленки. Когда значение стабильно, нажмите «M» в ближайшее время. Инструмент записывает плотность пустой пленки в «OD1» и входит во второй шаг.

Второй шаг:

Символ "OD2" мерцает, указывая измерение данных "OD2". Когда полевая пленка включена, "OD2" динамически отображает оптическую плотность полевой пленки. Когда значение стабильно, нажмите «M» в ближайшее время, и инструмент записывает оптическую плотность полевой пленки в «OD2», и входит в Третий шаг.

Шаг 3:

Символ "OD3" мерцает, указывая измерение данных "OD3". Поместите измеренную пленку в испытательный резервуар, и "OD3" динамически отображает оптическую плотность пленки Под испытанием. Когда значение стабильно, нажмите «M» в ближайшее время, и инструмент записывает оптическую плотность пленки Под тестом в «OD3». Введите четвёртый шаг.

Шаг 4: отображение окончательных результатов тестирования

Состояние обслуживания данных (''HOLD").

"OD1" групповая запись данных оптическая плотность пустой пленки

OD2 группа записи данных поле пленка оптической плотности

"OD3" запись данных, измеренная плотность пленки.

«DOT»-это область точки проверенной пленки.

ЧетыреLS117 Управление плотность DectorПроверка плотности света других материалов

МераXЛегкий лист, алюминиевое покрытие и другие материалы, только нужно проверить плотность света материала, метод измерения является следующим:

Короткие Пресс"Треугольники".Клавиша, выберите для вводаАБС-пластик(Оптическая плотность) тестовый интерфейс.При отсутствии образцов зонд света и принимающий зонд плотно, когда интерфейсODОтображаться как0,00,T(Коэффициент пропускания) показан как100.00%И стали мерить.

Вытяните приемный зонд, поместите пробный образец перед закрытием, токODЗначение является оптической плотностью образца под испытанием.

ПятьLS 117 светочувствительный декторИзмерение пропускания туманных материалов

Для различных опалесцирующих, туманных, поверхностных материалов, таких как узор или измельченное стекло, потолочный абажур и т. д., в соответствии с размером тестового образца, существует два способа тестирования:

5,1Образцы испытаний, которые могут быть помещены в испытательный бак

Короткие ПрессТреугольникиКлюч, выберите введитеАБС-пластик(Оптическая плотность) тестовый интерфейс.При отсутствии образцов зонд света и принимающий зонд плотно, когда интерфейсT(Коэффициент пропускания) отображается как100.00%И стали мерить.

Вытяните приемный зонд, поместите его в Тестовый образец и затем затяните его.TЗначение-это значение пропускания измеряемого образца.

5,2Тестовые образцы, которые не могут быть помещены в тестовый слот

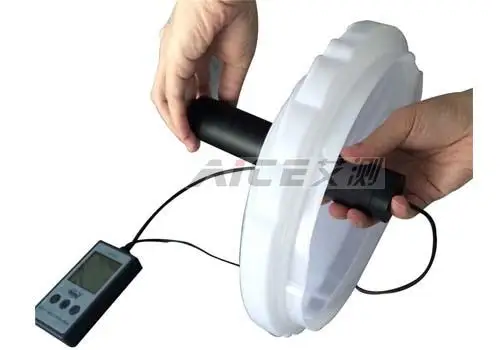

Когда образец не может быть помещен в тестовый слот, например, большой абажур, зонд источника света и приемный зонд должны быть удалены из фиксированной рамы и скорость передачи света измеряется с помощью ручного рукава. Процесс испытания является следующим:

LДва рукава выровняются и затягиваются для запуска машины. После предварительного нагрева, прибор входит.АБС-пластикТесты интерфейсом.TОтображаться как100.00%.

LРазделите два зонда, зажмите тест, токTЗначение-это значение пропускания материала под испытанием. (Два тестовых зонда должны быть выровнены, и выпуклое лицо проверенного объекта находится перед приемным зондом.)

ШестьLS117 Управление плотность DectorХарактеристика

1.Конструкция диффузного светового пути принимается для соответствия требованиям испытаний туманных материалов.

2.Оснащен фиксированным сиденьем и кронштейном, в то же время имеет различные методы измерения;

3.В то же время была измерена оптическая плотность, относительная оптическая плотность, соотношение площади точки и коэффициент пропускания.

4.Оптическая плотность и тест светопропускания нанесения на пленку, Рисунок стекла, противотуманное стекло, чехол на потолочный светильник, материал покрытия и т. д.;

5.Нанесите наПроизводство, контроль качества, инспекцияВо многих случаях.

Семь,LS117 плотность света прибор для обнаружения меры предосторожности

1.Когда нет тестов, данные отображения не могут быть возвращены100%Короткое нажатие" Лес) пленка с высоким коэффициентом пропускания инструмент измерения плотности свет измеритель плотности малая плотность обнаружения LS117

LS117 оптический датчик плотности небольшойАбажур тест
