Описание
Линейный магнитный LM-508 IA комбинированный усилитель
Эта машина особенности:
● Ручная работа, вся машина частично сварена
● Использование двух высококачественных широкополосных высококачественных выходных трансформаторов EI и Выходные Трансформаторы
● Используйте кольцевой силовой трансформатор, специально разработанный для этой машины
● Можно использовать различные бренды одного типа трубки для прослушивания различных рифм

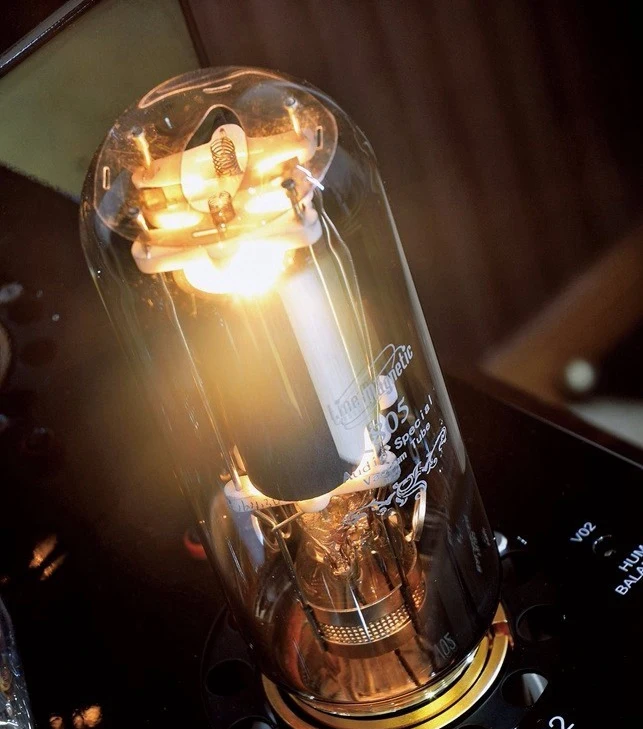

● Последний этап использует аудио выделенный высокой мощности 805 трубки для одностороннего усиления мощности
● Легко установить вставную крышку вакуумной трубки
● Уровень звука принимает немецкий высококачественный n-колпачок муфты крышки acitor
●Infrared с функцией дистанционного управления
● Функция отключения звука (около 30 секунд)
● Выберите Японский потенциометр двигателя ALPS
● С высоковольтной задержкой питания и функцией подогрева нити для продления срока службы трубки
Технические параметры:
-Номинальная выходная мощность: 48 Вт + 48 Вт
-Гармонические искажения: 1% (1 кГц)
-Вся частотная характеристика машины: 20 Гц ~ 31 кГц (-1,5 дБ)
-Отношение сигнал-шум: 87dB
-Входная чувствительность: линия 330мв до 1000мв
-Входное сопротивление: 100 кОм
-Весь объем машины (Ш × Г × В): (430x420x270) mm3
-Выходное сопротивление: 4Ω, 8Ω, 16 Ω
-Использование вакуумной трубки: 6SL7×1, 6SN7×2, 805 × 2, 300B×2
-Вес нетто: 40 кг
-Напряжение питания: ~ 220 В ± 5% (50 Гц)
-Потребляемая мощность всей машины: 400 Вт
-Рабочие условия: температура: 0 °C ~ 40 °C Влажность: 20% ~ 80%
-Условия хранения: температура:-20 °C ~ 70 °C Влажность: 20% ~ 90%
Свои особенности и функции
• Высокомощный Одноконтурный ламповый усилитель: выходная мощность LM-508 IA достигает 48 Вт по классу A, что является моделью высокой мощности в одноконтурной линии усилителя. Подумайте о рынке KT88 push-pull ламповый усилитель, его выходная мощность не так, даже это хорошая тяга. В ламповом усилителе звук одноконцевого усилителя распознается пользователем, а высокомощный одноконцевый усилитель-это предмет, за которым все гоняются, потому что движущая сила под тембром также хороша, и динамик, подходящий для соответствия, шире.

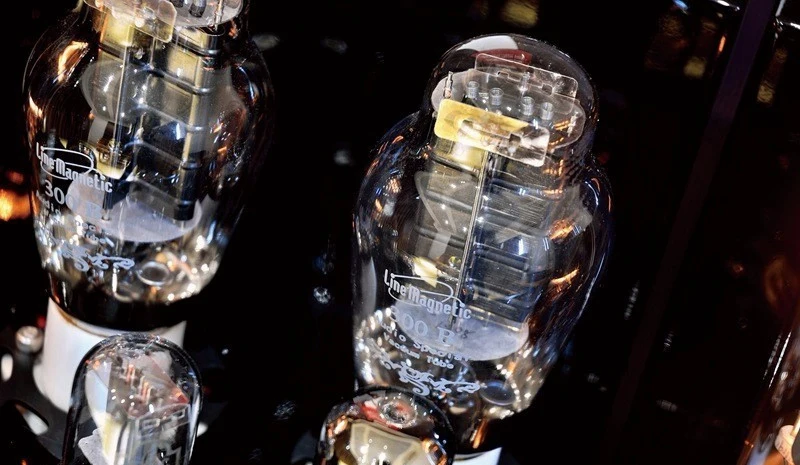

■300B нажимает 805 трубки: одноконцевая Трубная машина сделана из 805 трубки, выходная мощность может быть до 40 Вт или более, а 300B с "шар мечты" имеет очаровательный звук, но выходная мощность усилителя мощности с его выходом всего несколько плиток, Не достаточно, чтобы управлять неэффективным динамиком, но пусть он нажимает на 805 более чем достаточно, и 805 нужна определенная движущая сила, его входное сопротивление относительно низкое, подходит для использования 300B с более низким выходным сопротивлением в качестве нажимной трубки, так что пусть 805 выдает 48 Вт мощности, Неудивительно, что их можно ударить, и они используют прямое соединение между ними, и не используют трансформатор связи.
• 4-полосные Отзывы: в правой части верхней панели LM-508 IA есть кнопка выбора «NFB», которая предоставляет 4 части отзывы о выборе громкости. Различные отзывы могут использоваться для получения различных звуковых эффектов. Выберите, чтобы использовать в соответствии с вашим собственным вкусом, и поддерживает переключение горячей машины.
③ Двухуровневый индикатор: LM-508 левое положение панели IA-это два уровневых метра, которые показывают уровень выхода. Эту функцию можно переключать через переключатели «смещение» панели и «измеритель». Кроме того, два уровнемера могут быть выбраны для включения и выключения подсветки, что может быть осуществлено с помощью переключателя «подсветка» панели. При включении видна теплая оранжевая подсветка.
• 4-полосные Отзывы: в правой части верхней панели LM-508 IA есть кнопка выбора «NFB», которая предоставляет 4 части отзывы о выборе громкости. Различные отзывы могут использоваться для получения различных звуковых эффектов. Выберите, чтобы использовать в соответствии с вашим собственным вкусом, и поддерживает переключение горячей машины.
③ 3 комплекта выходных клемм с различными импедациями: Есть три набора выходных клемм за LM-508 IA для динамиков с различными импедациями. В дополнение к общим выходным клеммам 4Ω и 8Ω также доступны выходные клеммы 16Ω. Динамик с относительно высоким импедансом.
③ LM-508 Ia оснащен пультом дистанционного управления для регулировки громкости и отключения звука.
Процесса и материалы
• Увеличенная часть выполнена традиционными лесами: это хорошо распознаваемый метод издающего звук, а также метод, используемый усилителем. Этот процесс строительных лесов имеет высокие требования для производственных работников. В последнее время было трудно производить массовое производство. Это почти одним человеком, чтобы завершить производство одной трубки, но Li Magnetic сделал специально производственную линию, посвященную усилителю. Это также современный в мире трубопровод производства труб, и научный производственный процесс будет повысить эффективность производства. Для пульта дистанционного управления и части управления схемой используется печатная плата.
● Обильный Источник питания: силовой трансформатор LM-508 IA сделан в соответствии с потребностями этой машины. Он не маленький, добавляя много веса всей машине. После того, как вторичный выход трансформатора выпрямляется, он фильтруется высоковольтным конденсатором, чтобы получить достаточный источник питания, А затем LC фильтруется дроссельной катушкой и конденсатором для получения стабильного и относительно чистого источника питания.
Кастомизированный выходной трансформатор: для усилителя выходной трансформатор является очень важным элементом, который относится к АЧХ и другим факторам. Если трансформатор не работает хорошо, остальные детали не годятся. В LM-508IA использует два высококачественных широкополосный высококачественный EI Выходные Трансформаторы и амплитудно-частотная характеристика этого устройства может достигать 20 Гц-31 кГц.
③ Используемые трубки: входная трубка и предусилитель трубка все сделаны из советских 6H9C и 6SN7EH труб, и 300B нажимная трубка и 805 Выходная трубка сделаны Li магнитным. Забавная часть лампового усилителя заключается в том, что различные бренды трубок могут использоваться для получения различных звуковых эффектов.
