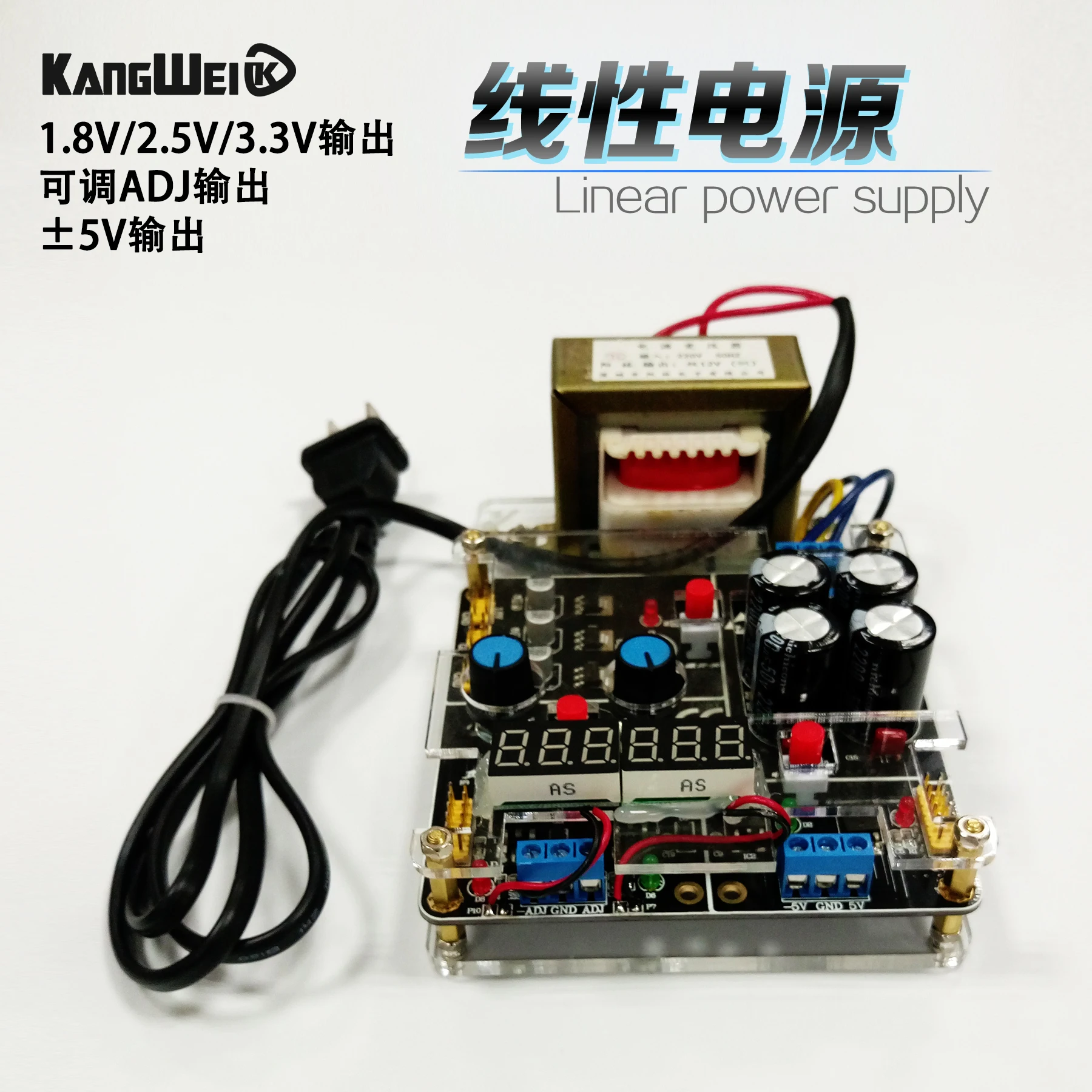

Линейный силовой модуль AC-DC модуль регулятора положительного и отрицательного напряжения 220 В к положительным и отрицательным 5 в 3,3 В+-12 в Регулируемый

\

1,8 в, 2,5 в, 3,3 в последние фотографии выходной зоны:

\

\

\

На left±15VAdjustable Выходное напряжение (положительное давление: 1.25V ~ + 15 VAdjustable выходная мощность в диапазоне, отрицательное давление:1.25V ~-15 VAdjustable выходной мощности, в ассортименте), И цифровое напряжение дисплея; справа is±5VOutput область 。 Ниже приведено последнее фото:

\

\

\

\

UseAMS1117Chip в качестве небольшого напряжение комбинации (1,8 V/2,5 V/3,3 V), LM78XX/79 XXAct as5Vpower питания, регулируемая мощность supplyTICompany originalLM317/337 преобразования 。

\

\

Дети, продаваемые в нашем магазине, имеют ручную сварку, не рады снимать, мы предоставим покупателю техническую поддержку.

\

2. Описание функции:

\

Уважаемые покупатели, пожалуйста, терпеливо прочитайте описание функций ребенка, он действительно прост в использовании.

\

\

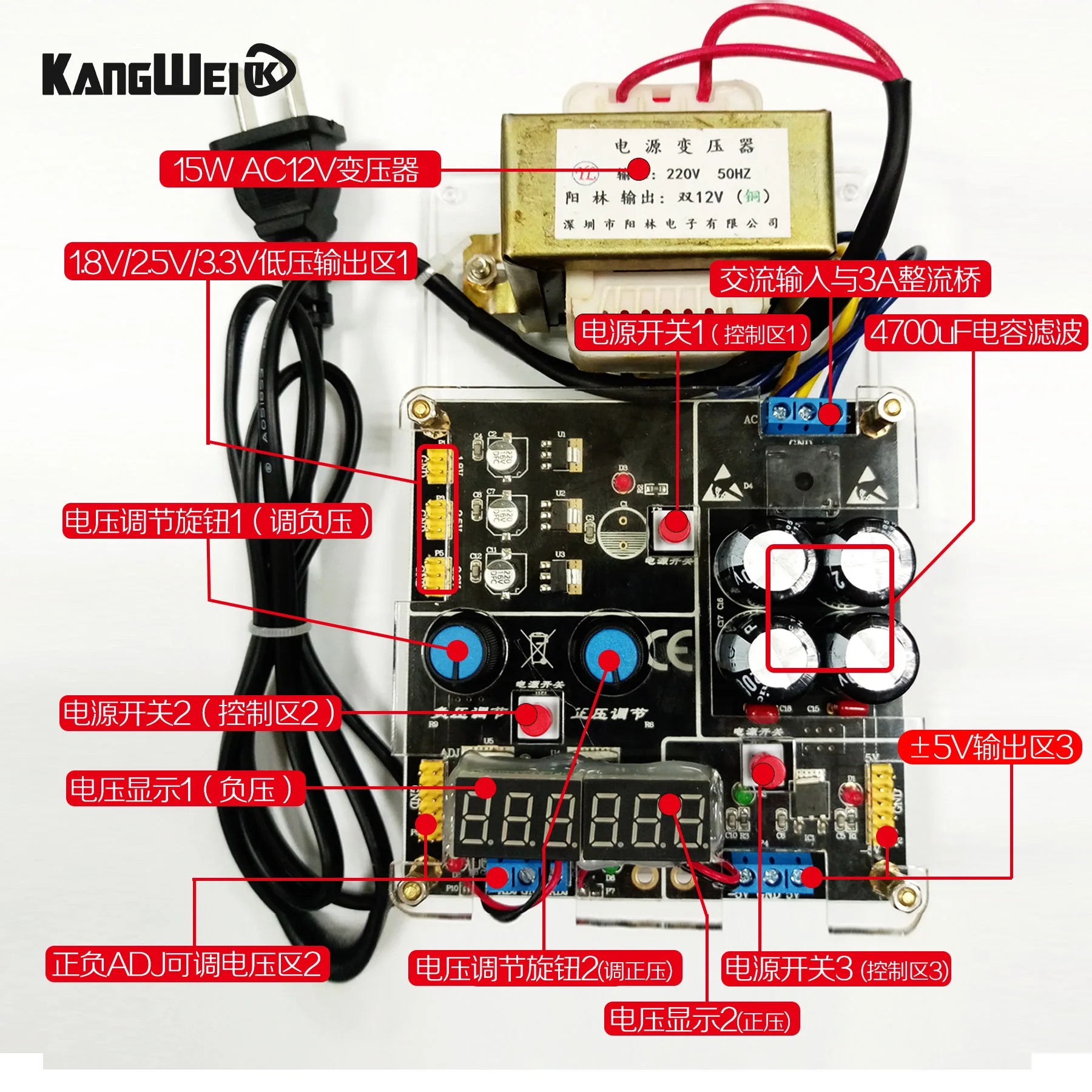

Описание модуля: модули могут быть разделены into1.8 V/2,5 V/3,3 V Выходная площадь низкого напряжения, плюс или minusadjрегулируемая площадь напряжения (положительное давление: + 1,25 V ~ + 15 V регулируемый диапазон, отрицательное давление: -1,25 В ~-15 в регулируемый диапазон), ± 5 В выходная площадь, максимальная Выходная сила тока 1 А, выходной ток определяется нагрузкой 。 при использовании низковольтной выходной зоны, выключатель питания Должен быть включен on1And мощность switch3; Применение положительных и negativeADJOnly включите выключатель питания в Регулируемый area2, максимальное выходное напряжение до to±15V; Применение ± 5 VOnly включите выключатель питания на выходе Area3 。
