Описание
Провод тестирования шаги:

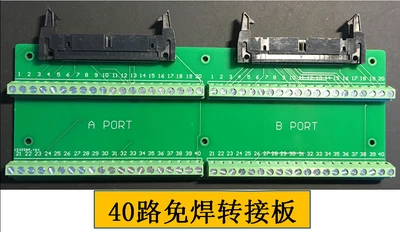

1. подключите тестер и крепежную плату, Подключите два штекера крепежной платы к разъему A и разъему B порта тестера соответственно (плата крепления не является стандартной, пожалуйста, выберите подходящую плату) и включите питание.
2. если это первый раз, чтобы проверить провод, вам нужно узнать Подключение провода один раз, в противном случае вы можете перейти к следующему шагу непосредственно. подключите провод образца на монтажной плате (один конец провода соединен с соответствующим гнездом а на монтажной плате, И другой конец подключен к соответствующей розетке B на крепежной плате), нажмите левую кнопку, чтобы узнать образец провода, нажмите правую кнопку, чтобы подтвердить, затем нажмите кнопку вверх и вниз, чтобы проверить соединение с определенной линией, или нажмите кнопку вправо, чтобы начать тест.
3. Вставьте провод, который будет протестирован на крепежной плате, и тестер начнет тест автоматически. Когда провод верный, зеленый светильник включится, и зуммер зазвенит дважды (его также можно установить как нет звука). когда провод неправильный, красный светильник будет включен, и зуммер не будет звенеть (он также может быть настроен на частые кольца). На экране будет отображаться определенный открытый короткий номер трассы.
Руководство пользователя ссылка для загрузки:
Https://pan.baidu.com/s/1jJ9U-TR5EVnMMLkWLFcFWA
Добыча Код: 81k6
Ознакомление с использованием видео тестера:
Http://v.youku.com/v_show/id_XMjU2OTU3MDg1Ng==.html
Характеристики продукта:
1. этот инструмент может обнаруживать короткое замыкание, разрыв, испытание на вывих и мгновенное короткое замыкание между различными проводами двухконцевых проводов, а также один к многим, много-много, кроссовер и другие специальные провода. машина имеет автоматический обучающий образец и функцию автоматического тестирования, результаты тестирования будут поданы звуком и светильник
2. Скорость тестирования: 0,2 секунд (128 точек)
3. 60 наборов данных образца могут быть сохранены. С функцией образца памяти, отключение питания после перезапуска теста не нужно повторно читать образец
4. Большой экран, китайское сообщение с подсказками и результаты теста с большим шрифтом показывают, что это более удобно в использовании
5. Функция подсчета, которая может подсчитывать количество квалифицированных и неквалифицированных продуктов
6. Функция блокировки образцов для предотвращения ложного изучения образцов
7. Функция поиска (вход метод поиска функции: долго нажмите левую кнопку)
8. Результаты испытаний могут быть предоставлены на внешнее оборудование, например ПЛК с количеством переключателей, которое может быть переключено между двумя образцами для осуществления автоматического механического испытания
Отгрузочная ведомость: Тестер x1, внешняя проводка x2, адаптер питания 5В x1, USB шнур питания x1
Номинальное напряжение: ac220в, 50 Гц
Тестовые точки: A end 64 P B end 64 P (64 way test er)
