Описание
LINK-MI LM-EX21B 50 м Аудио Видео hdmi-удлинитель Протокола по одному Cat5e/6 кабель с ИК, поддержка EDID 3D
Введение
LINK-MI LM-EX21B50 м HDMI удлинительВключает в себя один передатчик и один приемник, позволяет HDMI аудио/видео сигналы и ИК быть переданным через 50 м один cat5e/6 кабель, поддерживает 3D 1080 P HD видео, с широкополосным (38-56 кГц) двунаправленным ИК-управлением.

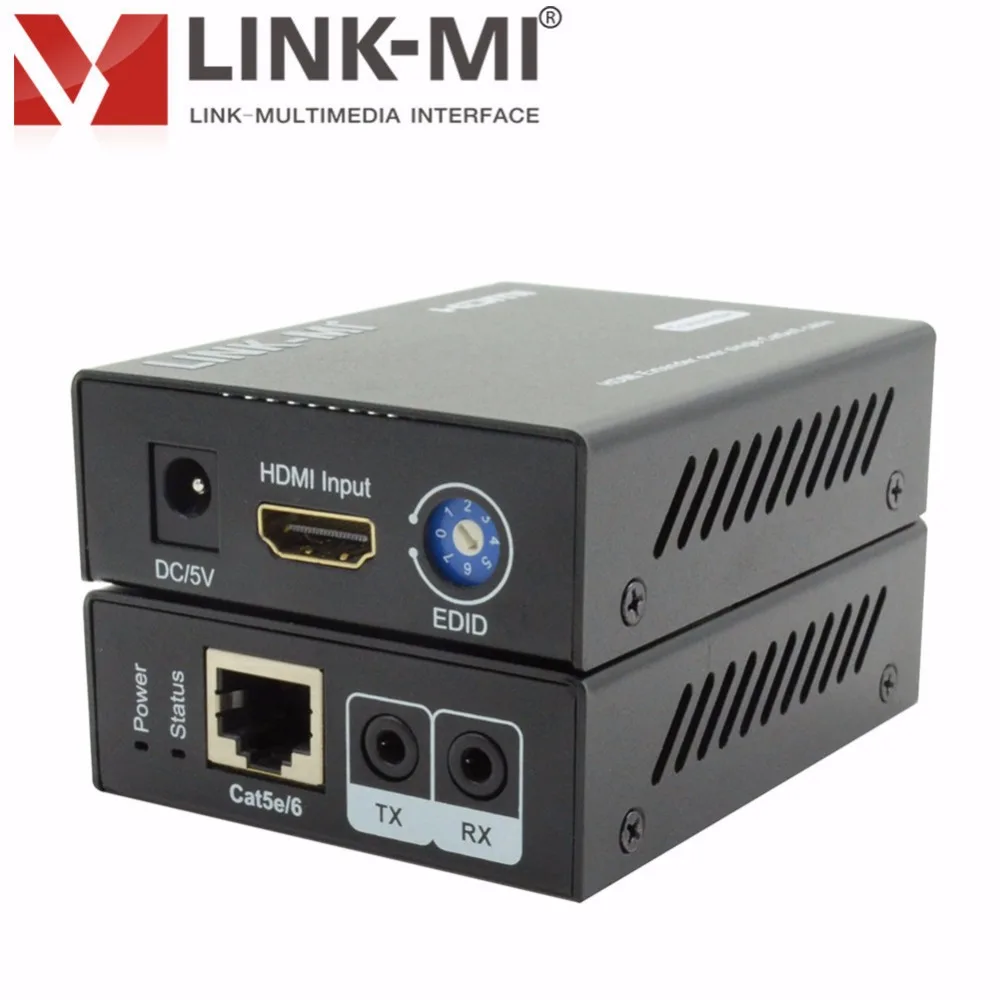

Изображение продукта
Модель No.:
LM-EX21B
Вид продукции:50 мHDMIУдлинитель для головок
Особенности
♦Позволяет передавать аудио/видео сигналы HDMI и ИК через 50 м одиночный Cat5e/6 кабель.
♦Передает широкополосный (38 K-56 KHz) двунаправленный ИК-сигнал управления вместе с HDMI сигналом.
♦Поддерживает 24 бит глубокого цвета.
♦Автоматически регулирует отзывы, выравнивание и усиление.
♦EDID DIP переключатель на передатчике для улучшения EDID связи между источником и дисплеями.
♦Поддержка PCM, Dolby Digital™ и DTS Digital Surround™.
♦Следует IEEE-568B стандартам кабельного прерывания.
♦Поддерживает формат 3D видео.
Параметры
| Операционной Температура диапазон | От-5 до + 35 градусов Цельсия (от + 23 до + 95 градусов по Фаренгейту) |
| Рабочий диапазон влажности | От 5 до 90% RH (без конденсации) |
| Скорость передачи данных | 6,75 Гбит/с |
| Разъемы передатчик | Гнездо HDMI х 1 RJ45 гнездо x 1 Блок питания постоянного тока x 1 ИК-розетка x 2 (для ИК TX и RX кабеля) |
| Разъемы приемник | Гнездо HDMI х 1 RJ45 гнездо x 1 Блок питания постоянного тока x 1 ИК-розетка x 2 (для ИК TX и RX кабеля) |
| Разрешение выходы | 1080 p/1080i/720 p/576 p/480 p |
| Аудио Поддерживаются следующие форматы: | DTS-HD Master Audio, Dolby True HD, многоканальный 5,1, стерео и т. д. |
| Выход видеосигнала | HDMI |
| Размеры (Ш х Г) | 2,56 ”Ш x. 95” Hx3. 34 ”D (65x24,1x85 мм) |
| Мощность питания | Источник питания 5 в постоянного тока |
| Мощность потребления | 4 Вт (макс) |
| Дальность передачи | 1080 p до 50 m |
| Чистая Вес | 319 г (1 пара) |
| ИК-длина волны и частота | Длина волны: 940нм ИК частота: 38 кГц-56 кГц |
Панель Описание
Тип подключения и эксплуатации
♦Подключите 1 источник, например, Плеер Blu-ray, игровую консоль, STB и т. д. к входу HDMI на передатчике
♦Подключите 1 дисплей, например HDTV или HD проектор к выходу HDMI на ресивере.
♦Подключите какой-то одной категории 5e/6/7 до (50 м) передатчик и приемник.
♦Подключите кабель IR-RX и IR-TX кабель к порту IR jack, расположенному на приемнике и передатчике balun.
♦Включите передатчик и приемник во-первых, затем включите источник и раковину.
♦Переключатель DIP описание.
Схема подключения
Упаковка содержит:
♦1xhdmi удлинитель передатчик
♦1xhdmi приемник расширитель
♦2xIR TX излучатель
♦2xIR RX приемник
♦2x5 V/1A DC адаптер
♦Руководство 1xuser
Упаковка и доставка
Характеристики
- Номер модели
- LM-EX21B
- Бренд
- LINK-MI
- Color
- Black
- Product Type
- 50m HDMI Extender
- Transmission Distance
- 1080p 50m Over Single Cat5e/6 Cable
- Video Output
- HDMI
- Video Format
- Up to 1080p
- Audio Format
- DTS-HD Master Audio, Dolby True HD, Multi-channel 5.1, Stereo etc
- Data Transfer Speed
- 6.75Gbps
- IR Wavelength & Frequency
- Wavelength: 940nm; Frequency: 38KHz - 56KHz
- Power Supply
- DC 5V 1A
- Power Consumption
- 4W
