LINK-MI LM-PDS01 вещания DVI + аудио в SD/HD/3g SDI конвертер с DIP-переключателем разделитель SDI 1x2 для дисплея монитора камеры
Введение
LINK-MI LM-PDS01 DVI + аудио в SD/HD/3g SDI конвертер является устройством для преобразования сигнала DVI в 3g/HD/SD SDI сигнал, интегрирует приемники DVI и 3g/HD/SD-SDI кодировщик.
LM-PDS01 DVI + аудио в SD/HD/3g SDI конвертер поддерживает DVI внешний аналоговый стерео аудио сигнал, встроенный в SDI сигнал, и поддерживает функцию преобразования частоты для преобразования стандартного сигнала DVI VESA в стандартный сигнал SDI. Кстати, выходное разрешение можно выбрать Через DIP-переключатель, прост в использовании.
Особенности
1. VESA стандартный вход сигнала DVI
2. Дополнительный выход сигнала 3g/HD/sd sdi
3. Дополнительный 1080 P/1080I/720 P/480I/576I/1080PSF выход
4. Вход DVI сигнала адаптивно
5. Поддержка сигнала от DVI внешнего аналогового стерео аудио сигнала, встроенного в сигнал SDI
6. sdi выхода можно установить в качестве преобразования частоты
7. sdi выхода может быть установлен в качестве одночастотный
8. Специальные Особенности могут быть настроены
Параметры
| Название | DVI + аудио в SD/HD/3g SDI конвертер | |
| Модель No. | LM-PDS01 | |
| Вход DVI | Сигнал | VESA Стандартный DVI сигнала |
| Разъем | DVI-I | |
| Амплитуда сигнала | 800мв ± 10% (75 Р) | |
| Импеданс | 100Ω | |
| Аналоговый аудио Вход | Вход сигнала | Аналоговый стерео аудио |
| Цифровая система отбора проб | 48 K | |
| Импеданс | 16Ω | |
| Разъем | Наушники | |
| SDI выхода | Выход сигнала | 3g/HD/sd sdi сигнал |
| SMPTE | 270Mbps ~ 2,97 Гбит/с | |
| Импеданс | 75Ω | |
| Амплитуда сигнала | 800mV ± 10% | |
| Разъем | BNC (стандарт IEC169-8) | |
| Общие параметры | Питание | 5-12 В постоянного тока |
| Мощность потребления | <2 Вт | |
| Размер (Д * Ш * В) | 141*102*30 мм | |
| Управление | DIP-переключатель | |
| Чистая Вес | 0,3 кг | |
| Операционной Температура диапазон | 0-50 градусов Цельсия | |
| Для хранения Температура диапазон | От-20 до 75 градусов Цельсия | |
| Рабочий диапазон влажности | 20-70% RH | |
| Диапазон влажности при хранении | 0-90% RH | |

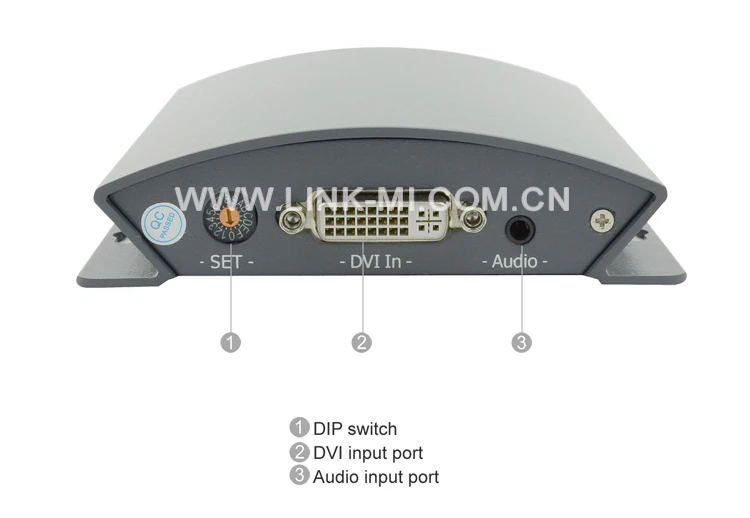

Панель Описание
Переключатель DIP установка
| Кодирования | Разрешение |
| 1080I @ 50 Гц | |
| 1 | 1080 P @ 60 Гц |
| 2 | 1080 P @ 50 Гц |
| 3 | 1080I @ 60 Гц |
| 4 | 1080 P @ 30 Гц |
| 5 | 1080 P @ 25 Гц |
| 6 | 1080 P @ 24 Гц |
| 7 | 720 P @ 60 Гц |
| 8 | 720 P @ 50 Гц |
| 9 | 720 P @ 30 Гц |
| А | 720 P @ 25 Гц |
| B | 576I @ 50 Гц |
| C | 480I @ 60 Гц |
| D | Защищены |
| E | Защищены |
| F | Защищены |
Обзор продукции
Схема подключения
Упаковка содержит:
1. Основной блок. 1 шт. DVI в SD/HD/3g SDI конвертер
2. 1 шт. DC 5 в адаптер питания
3. 1 шт. Руководство пользователя
Упаковка и доставка
Характеристики
- Упаковка
- Да
- Бренд
- LINK-MI
- Напряжение
- 12 В
- Номер модели
- LM-PDS01
- Color
- Brown
- Product Type
- DVI to SD/HD/3G SDI Converter
- Input Signal
- DVI + Audio
- Output Signal
- SD/HD/3G SDI
- SDI Connector
- BNC ( IEC169-8 Standard )
- DVI Connector
- DVI-I
- Audio Connector
- Earphones
- SMPTE
- 270Mbps-2.97Gbps
- Signal Amplitude
- 800mv ±10%
- Power Supply
- DC 5V-12V
