Описание

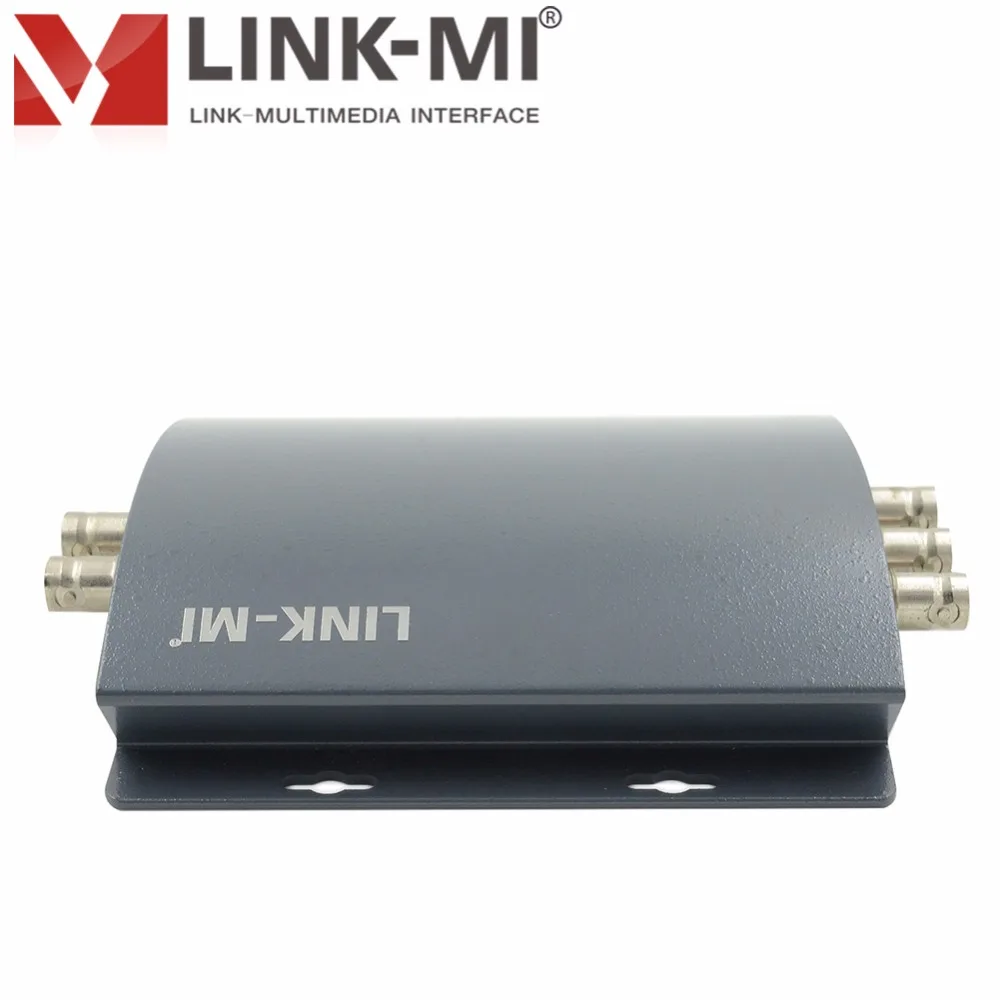

LINK-MI LM-PYS01 вещания YPbPr в SDI BNC конвертер с DIP-переключателем 1080 p YPbPr вход сигнала и 3g/HD/SD SDI выход сигнала
Введение
LM-PYS01 конвертер YPbPr к SDI BNC, поддержка входного сигнала YPbPr и выход сигнала 3g/HD/SD SDI. Это устройство интегрирует YPbPr приемники и 3g/HD/SD-SDI кодировщик, преобразует YPbPr сигнал в 3g/HD/SD-SDI сигналы. Одновременно LM-PYS01 конвертер YPbPr в SDI BNC поддерживает внешний аналоговый стереофонический звуковой сигнал, встроенный в сигнал SDI.
Кроме того, LM-PYS01 вещания YPbPr в SDI BNC конвертер также поддерживает функцию "преобразования частоты", YPbPr сигналы могут быть input "Конвертировать" в SDI сигнал Выход фиксированное разрешение и конвертер SD 480I/576I "up Конвертация" в HD SDI. Вы также можете «преобразовать под» HD 1080 P/720 P/1080I в SD SDI выход, Опциональная отделка или дополнительное время «вниз преобразованные» черные края. Разрешение через цифровой переключатель кодирования для выбора, прост в эксплуатации.
Особенности
1. Стандартный YPbPr входной сигнал
2. Дополнительный выход сигнала 3g/HD/SD SDI
3. Опциональное разрешение 1080 P/1080I/720 P/480I/576I
4. Дополнительный 1080PSF/720 P 30/25/24 специальное разрешение
5. Опционально "вниз преобразовано" обрезать или добавить черные границы
6.YPbPr вход сигнала Адаптивное
7.Поддержка внешних аналоговых стерео аудио сигналов, встроенных в SDI сигнал
8. SDI выход может быть установлен как "преобразование частоты"
9. SDI выход может быть установлен как "Фиксированная частота"
10. Специальные функции могут быть настроены
Параметры
| Название | Конвертер YPbPr в SDI BNC | |
| Модель No. | LM-PYS01 | |
| YPbPr Вход | Сигнал | YPbPr Стандартный |
| Разъем | С байонетным коаксиальным разъемом | |
| SMPTE | 27 Мбит/с | |
| Амплитуда сигнала | 800 мВ ± 10% (75 Ω) | |
| Импеданс | 75Ω | |
| Аналоговый аудио Вход | Выход сигнала | Аналоговый стерео аудио |
| Импеданс | 16Ω | |
| Разъем | Наушники | |
| SDI Выход | Выход сигнала | SDI сигнала |
| Разъем | BNC (стандарт IEC169-8) | |
| Амплитуда сигнала | 800 мВ ± 10% (75 Ω) | |
| Импеданс | 175Ω | |
| Общие параметры | Питание | Постоянный ток 5-12 В |
| Мощность | <2 Вт | |
| Размер (Д * Ш * В) | 141*102*30 мм | |
| Управление | DIP-переключатель | |
| Чистая Вес | 0,3 кг | |
| Операционной Температура диапазон | 0-50 градусов Цельсия | |
| Для хранения Температура диапазон | От-20 до 75 градусов Цельсия | |
| Рабочий диапазон влажности | 20-70% RH | |
| Диапазон влажности при хранении | 0-90% RH | |
Панель Описание
DIP-переключатель
| Кодирования | Разрешение |
| 1080i @ 50 Гц | |
| 1 | 1080 P @ 60 Гц |
| 2 | 1080 P @ 50 Гц |
| 3 | 1080i @ 60 Гц |
| 4 | 1080 P @ 30 Гц |
| 5 | 1080Pi @ 25 Гц |
| 6 | 1080 P @ 24 Гц |
| 7 | 720 P @ 60 Гц |
| 8 | 720 P @ 50 Гц |
| 9 | 720 P @ 30 Гц |
| А | 720 P @ 25 Гц |
| B | 576i @ 50 Гц |
| C | 480i @ 60 Гц |
| D | 576i @ 50 HZ Cut |
| E | 576i @ 50 Гц черный |
| F | Защищены |
Обзор продукции
Схема подключения
Упаковка содержит:
1. Основной блок. 1 шт. YPbPr в SDI BNC конвертер
2. 1 шт. DC 5 в адаптер питания
3. 1 шт. Руководство пользователя
Упаковка и доставка
Характеристики
- Упаковка
- Да
- Номер модели
- LINK-MI LM-PYS01
- Бренд
- LINK-MI
- Напряжение
- 5 В
- Color
- Brown
- Product Type
- YPbPr to SDI BNC Converter
- Input Signal
- YPbPr + Audio
- Output Signal
- SD/HD/3G SDI
- Connectors
- BNC
- Audio Connector
- Earphones
- Rate
- 270Mbps - 2.97Gbps
- Signal Amplitude
- 800mv ±10% ( 75 Ω)
- Power Supply
- DC 5-12V
- Control
- DIP Switch
