LINK-MI LM-STF5801G 20 км SD/HD/3g SDI волоконно-оптический расширитель трансивера с 2 RS485 обратными данными
Введение
LM-STF5801G SD/HD/3gSDI волоконно-оптический расширительПолностью цифровая высокоскоростная волоконно-Оптическая передача. Он использует передовые высокоскоростные оптические волоконные технологии связи, цифровые видео технологии и технологии передачи данных, и использование крупномасштабной высокой надежности ASIC и технологии поверхностного монтажа в настоящее время используется в самых передовом высоком разрешении в режиме реального времени удаленного видео мониторинга одного продукта передачи.
LM-STF5801G SD/HD/3gSDI волоконно-оптический расширительВ основном трансмитит скорость передачи 270 мбит/с, 1,485 Гбит/с, 2,97 Гбит/с цифровых видеосигналов SD/HD/3g-sdihigh и обратная совместимость с 143 м, 177 м, 270 м, 360 M, 540 Mbps rate SDI standard definition цифровые видеосигналы, поддерживающие SMPTE259M, SMPTE297M, SMPTE305M, SMPTE310M, SMPTE422M, а также DVB-ASI (EN50083-9), Такие как стандарты формата цифрового ТВ, чтобы удовлетворить требования промышленной продукции.

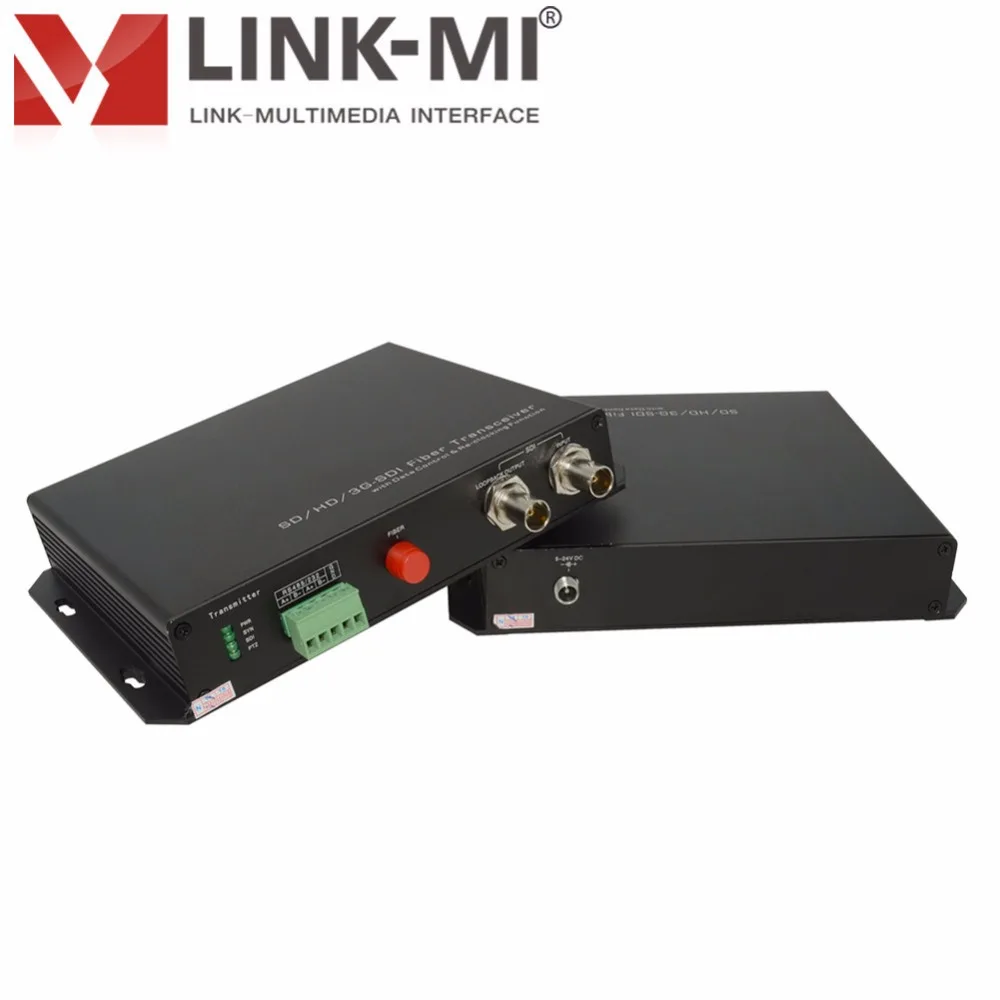

Изображение продукта
Модель No.:
LM-STF5801G
Вид продукции:SDI волоконно-оптический расширитель
Особенности
♦Передача Оптического волокна с 1 SD/HD/3G-SDI HD цифровым видео и аудио сигналом;
♦SD, HD, 3g вход автоматическое обнаружение, поддержка 270 мбит/с-2,97 Гбит/с скорость;
♦Поддержка SMPTE-424M 3G-SDI, SMPTE-292M HD-SDI, SMPTE-259M SD-SDI последовательного цифрового видео сигнала и DVB-ASI сигнала;
♦Для надежной передачи через многомодовое или одномодовое волокно, одномодовое волокно 10 км SMPTE-424 м 3g-SDI, SMPTE-292 м HD-SDI, SMPTE-259M SD-SDI последовательный цифровой видеосигнал и DVB-ASI сигнал, может достигать 40 км;
♦Встроенный кабельный эквалайзер для эквилайзера, регенерации часов и кабельный драйвер;
♦2 RS485 обратная база данных
Параметры
| Название продукта | LM-STF5801G |
| Дальность передачи | 0 ~ 20 км (опционально 40 км) |
| Длина волны лазера | 1310nm/1550nm |
| Тип разъема оптоволоконного кабеля | FC/APC |
| Мощность передачи | От-10 до-3 дБм |
| Количество волокон | 1 ядро |
| Чувствительность приемника | Лучшая than-34dbm |
| Совместим со стандартом | Поддержка SMPTE292M, SMPTE259M стандарт |
| Скорость | Работает на 270 мбит/с ~ 2,97 Гбит/с |
| Видео Интерфейс | BNC SD/HD/3G-SDI |
| Интерфейс передачи данных | 2-way RS485 Промышленный терминал |
| Номинальный входной и выходной уровень | 800mVp-p ± 10% |
| Номинальное входное и выходное сопротивление | 75Ω |
| Цифровой аудио | 48 кГц |
| AES цифровой аудио каналов | 8 |
| Рабочая температура | 0 ~ 40 градусов Цельсия/32 ~ 104 градусов по Фаренгейту |
| Для хранения Температура | -20 ~ 60 градусов Цельсия/-4 ~ 140 градусов по Фаренгейту |
| Мощность требования | 5 ~ 24VDC |
| Размер | 177 × 150 × 30 мм |
| Вес | 450 г |
Панель Описание
Схема подключения
Упаковка содержит:
♦Основной блок. 1 блок SDI волоконно-оптический удлинитель
♦2 шт. Мощность адаптер
♦1 шт. Руководство пользователя
Упаковка и доставка
Характеристики
- Бренд
- LINK-MI
- Номер модели
- LM-STF5801G
- Product Type
- SDI Fiber Optic Extender
- Transmission Distance
- 0~20km(Optional 40km)
- Video Interface
- BNC SD/HD/3G-SDI
- Data Interface
- 2-way RS485 Industrial Terminal
- Digital Audio
- 48KHz
- AES Digital Audio Channels
- 8
- Optical Fiber Connector Type
- FC/APC
- Wavelength
- 1310nm/1550nm
- Compatible With Standard
- Support SMPTE292M, SMPTE259M Standard
- color
- black
