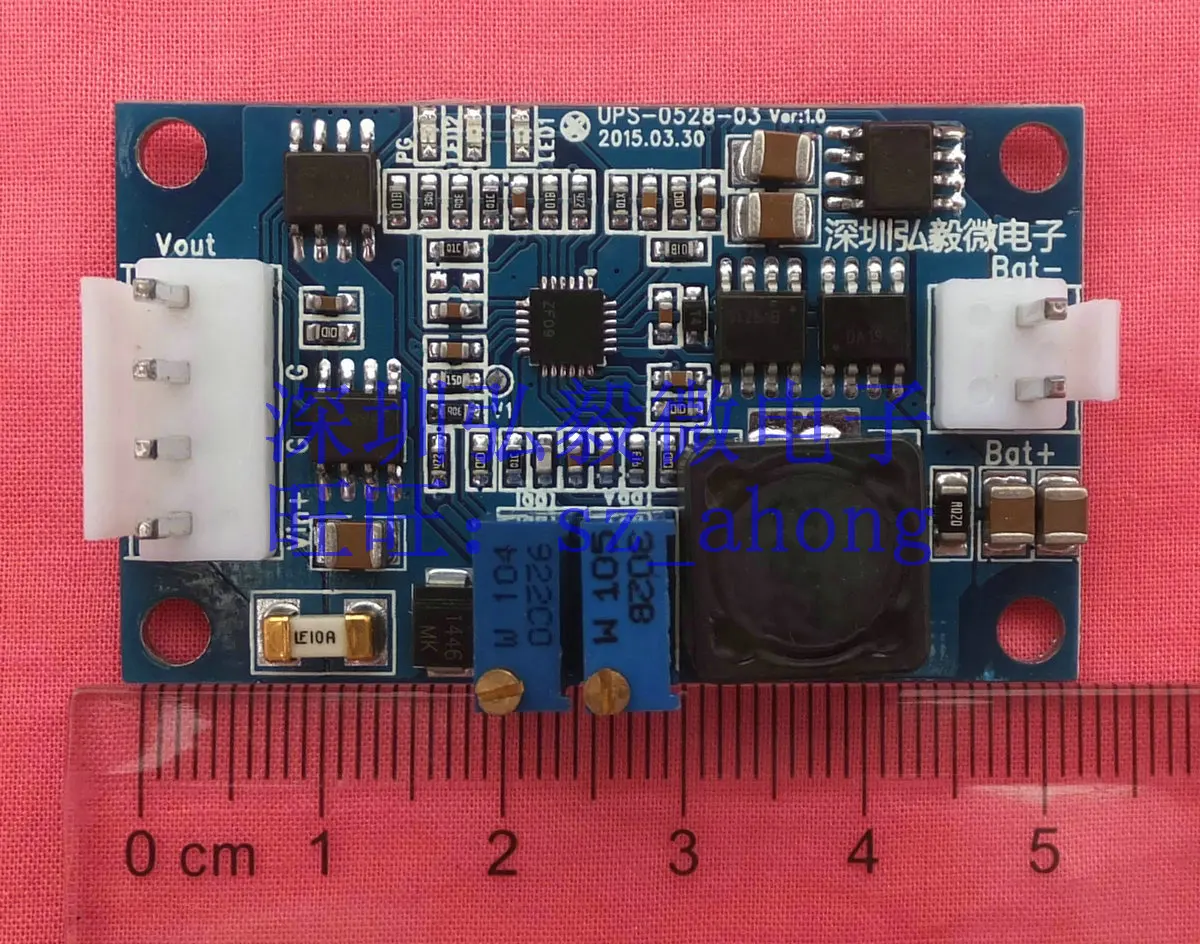

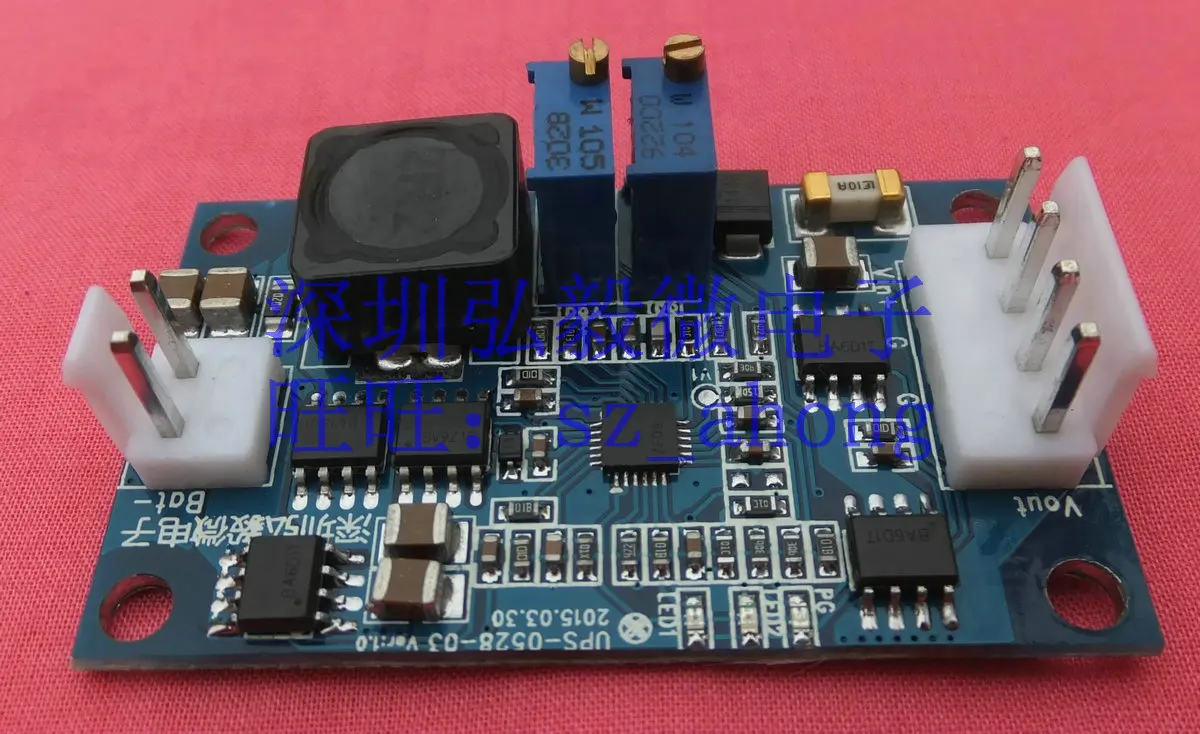

Литиевый провод батареи-Кислотный модуль зарядки аккумулятора постоянного тока постоянного напряжения зарядки

UPS-0528-03Источник бесперебойного питания постоянного тока модуль питания предназначен для зарядки литиевой батареи и свинцово-кислотной батареи.Когда есть входной источник питания постоянного тока, выходное напряжение равно входному напряжению.Когда входное питание постоянного тока (или ниже, чем напряжение батареи) от источника питания батареи, выход = напряжение батареи, бесшовный переключатель, воплотите в жизнь функцию бесперебойного питания.Выход модуля нестабильный, и выходное напряжение изменится с напряжением батареи (или входным напряжением)

Характеристики продукта

Диапазон входного напряжения: 5 ~ 28В постоянного тока. Пожалуйста, убедитесь, что входное напряжение питания выше, чем напряжение отключения аккумулятора.

Низкая потеря MOS переключение входного сигнала и питания аккумулятора на выход, максимальное переключение (выход) тока: 5А

Автоматический выключатель питания, когда входная мощность выключена, он автоматически переключается на Блок питания батареи. Когда входное напряжение возвращается в норму, он автоматически возвращается к входному источнику питания и заряжает аккумулятор.

Высокоскоростной MOS бесшовное переключение, нулевое время переключения, переключение выхода никогда не отключено.

В Выход не имеет стабилизатор напряжения Функция. Выход потребности стабилизации напряжения, пожалуйста, подключение к другому стабилизации напряжения модуль

Входной ток без нагрузки: 30 мА (без батареи и нагрузки)

Ток батареи без нагрузки: 100uA (вход выключен, выход без нагрузки)

Типы аккумуляторов: литий-ионный, литий-полимерный, литий-Железный фосфат, свинцово-кислотный аккумулятор

Режим зарядки: высокоэффективный синхронный выпрямитель зарядки, эффективность зарядки выше 95%

Этап зарядки: Непрерывная зарядка (для разрядки батареи), постоянный ток, постоянное давление, полная остановка, предотвращение перезарядки. для более разрядной батареи используется небольшой ток заряда для активации аккумулятора, а затем используется большой ток заряда

Напряжение зарядки: 3-22 в регулируется (должно быть на 1 в ниже входного напряжения, по умолчанию доставка 8,4 в)

Зарядный ток: 0,2-3a регулируемый, 1A поставляется по умолчанию.

Высокая точность батареи положительная Зарядка ток выборки

Защита от перегрузки по току, короткого замыкания и перенапряжения на конце зарядки для предотвращения перезарядки

Программируемое безопасное время зарядки. (по умолчанию зарядка длится более 10 часов, и зарядка автоматически остановится. Пользователь может выбрать, чтобы отключить эту функцию)

Аккумулятор не будет использоваться в течение длительного времени. Когда аккумулятор отключен, он автоматически начнет зарядку, и всегда держит батарею в состоянии полной мощности

Когда ток зарядки опускается до 1/10 от заданного значения, система определяет, что батарея заполнена и автоматически останавливает зарядку.

При питании от аккумулятора вход и выход разделены, и питание аккумулятора не возвращается на вход

Синий, зеленый и красный светодиоды показывают различные состояния входной источник питания, зарядки и зарядки соответственно

Диапазон применения

Контроль доступа, резервное питание безопасности

Промышленная система управления резервное питание

Технические характеристики

Если не указано иное, Условия работы: входное напряжение 12 В, литиевая батарея 7,4 В, температура окружающей среды 25 ℃

Зарядный характеристики

Рабочий режим 1: входной источник питания постоянного тока является нормальным. Источник питания обеспечивает питание от нагрузки, а также заряжает аккумулятор. Зеленая линия-Текущий путь

Режим работы 2: входной источник питания постоянного тока отключен, и аккумуляторные батареи питания к нагрузке. Зеленая линия-Текущий путь

Существует два вида подключения:

Определение типа:

1: выход, положительный электрод, подключение с электрической нагрузкой

2: GND, выходное место, мощность нагрузки

3: GND, входное отверстие и отрицательный полюс входной мощности

4: вин +, входной положительный полюс, подключение к положительным полюсу входной мощности

5: Летучая мышь +, подключите аккумулятор положительного полюса

6: летучая мышь, Подключите отрицательный электрод аккумулятора

Потенциометр:

VR1: регулятор тока зарядки потенциометра

VR2: потенциометр регулятора напряжения зарядки

Светодиодные лампы:

PG: Введите индикатор питания в синем цвете. когда Входная мощность нормальная, она включена; когда входная мощность слишком низкая (разница напряжения с напряжением батареи в пределах 1 в), она мигает; когда Входная мощность выключена или ниже, чем батарея, она выключена.

LED1: зеленый индикатор зарядки. Он яркий, но не в других случаях

LED2: красный индикатор для завершения зарядки. Когда зарядка будет завершена, он будет включен, в противном случае он не будет включен

Инструкция по использованию:

1. Подключите входную мощность.

2. отрегулируйте напряжение зарядки. не подключайте батарею в первую очередь, Используйте мультиметр для отслеживания напряжения аккумулятора в конце модуля, и Отрегулируйте потенциометр VR2 на плате, чтобы напряжение зарядки отвечало требованиям аккумулятора. обратите внимание, что при регулировке напряжения зарядки напряжение зарядки постоянно меняется. Это импульсное напряжение, которое зарядное устройство автоматически обнаруживает аккумулятор и выходы. все, что вам нужно сделать, это отрегулировать максимальное напряжение скачка до соответствующего значения. не подключайте Аккумулятор для регулировки напряжения зарядки, иначе он выгорит модуль или аккумулятор.

Различные батареи имеют разное напряжение отключения, пожалуйста, отрегулируйте в соответствии с спецификациями аккумулятора. Напряжение отключения зарядки от обычной батареи является следующим:

Когда входное напряжение ниже рекомендуемого напряжения в таблице, оно не будет заряжаться.

3. отрегулируйте ток зарядки. после регулировки напряжения зарядки Подсоедините батарею, намотайте Амперметр на положительный электрод электрода, поверните ток зарядки для регулировки потенциометра VR1, обратите внимание на амперметр, и Отрегулируйте ток зарядки до соответствующего значения. батареи различной емкости обладают различными токами зарядки. как правило, Ток быстрой зарядки составляет 0,3-0,4 раз емкости аккумулятора, в то время как медленный ток зарядки составляет около 0,2 раз емкости аккумулятора. например, мой литиевый аккумулятор составляет 10 Ач, и ток быстрой зарядки может быть установлен как 10ah× 0. 4 = 4A, И время зарядки составляет около 2,5 часов. медленный ток зарядки можно установить как 10ah× 0. 2 = 2А, и время зарядки составляет около 5 часов. для определенного тока зарядки, пожалуйста, обратитесь к спецификации, предоставленной производителем батареи.

4. Заводские параметры данного модуля по умолчанию задаются следующим образом:

Литиевая батарея, 7,4 В (2 струны), 5ач

Напряжение зарядки: 8,4 в

Ток зарядки: 1A медленная зарядка

Адаптер может выбрать 12 В, 16 В, 19 В, 24 В и другие обычно используемые, мощность адаптера зависит от размера нагрузки.

Примечания:

1. Он не имеет функции защиты от подключения, анти-подключение должен сжигать модуль.

2. Модуль обратной ожоги полярности батареи.

3. Не прикасайтесь к какой-либо части модуля вручную во время рабочего процесса, чтобы избежать повреждения статического электричества.
