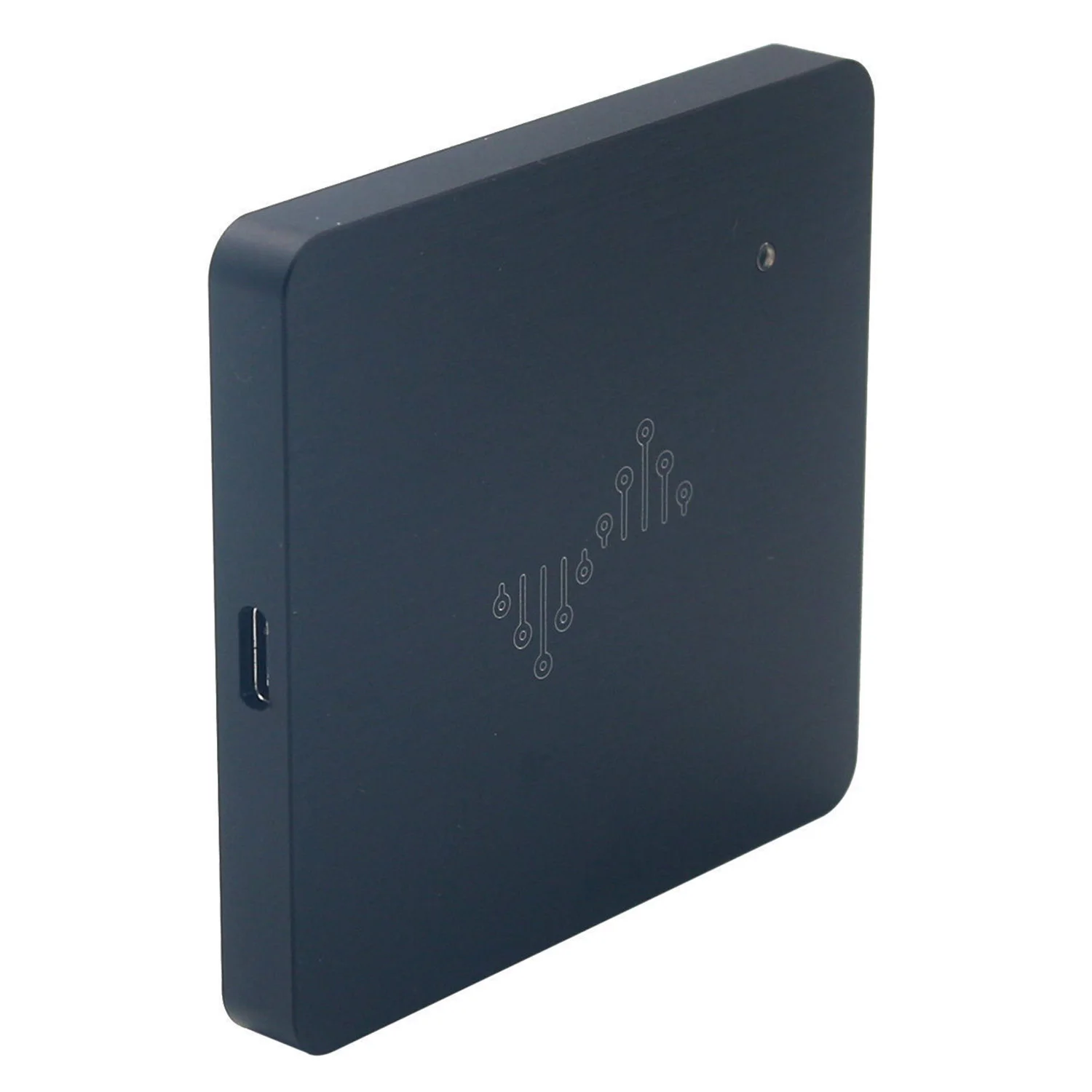

Логический анализатор DSLogic Plus 50 м пробоотборная полоса пропускания 16 канальный поток+ буфер 16G

Описание

Логический анализатор DSLogic Plus 50 м пробоотборная полоса пропускания 16 канальный поток+ буфер 16G

DSLogic отличается от функций анализатора логики другие входные уровни в основном являются следующими моментами: 256 Мбит встроенной памяти для обеспечения того, чтобы в режиме реального времени данные выборки до 1,6 Гбит/с хранения. Логический анализатор начального уровня измеряет пропускную способность или глубину памяти, значительно снижая полезность такого логического анализатора.
Например, передача в режиме реального времени через usb-память saleae для хранения данных с помощью компьютера-хоста, хорошее решение проблемы глубины памяти, но из-за пропускной способности USB ограничена, может достигать только 200-300Mbps дискретной полосы; Открытый Workbench Logic Sniffer используется внутренний FPGA BRAM в качестве пространства для хранения, Также имеет пропускную способность выборки 1,6 Гбит/с, но глубина памяти составляет всего 216 кбит.
16 сценических комбинированных расширенных функций запуска, легко установить сложные условия запуска. В качестве логического анализатора запускаются наиболее важные характеристики прямого воздействия на точность места выборки. Большинство логических анализаторов начального уровня не имеют расширенных функций запуска, что позволяет пользователям находить и находить проблему в большом количестве бесполезной информации, теряя ценное время.
Постоянно Регулируемый пороговый уровень. Основываясь на уровне высокоскоростной схемы выборки компаратора, можно не только отрегулировать уровень порогового уровня для удовлетворения различных стандартов сигнала, и может определить уровень точности до уровня менее 100 мВ для максимального запаса шума, значительно уменьшает возможность ложных срабатываний и пробоотборных заусенцев. Он может осуществлять сбор и наблюдение цифрового сигнала в пределах 100 МГц. Защита от перенапряжения, Электростатическая защита, длительный срок службы.

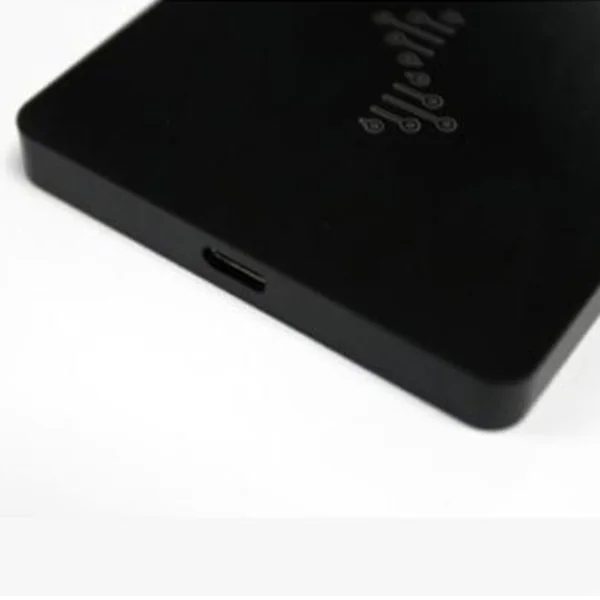

Поддержка двойного режима: режим потока, передача USB в реальном времени на ПК, Ультра большая глубина выборки; буферный режим, широкая полоса пропускания аппаратного хранения, ультра высокая частота дискретизации. Экранирование шума на 360 градусов, быстрое отведение тепла, более стабильная работа цепи. Интерфейс USB tYPE-C. Используйте экранированный кабель fly line разъем. Экранированный кабель является стандартным для высокопроизводительного логического анализатора, вы можете обеспечить герметичность отобранных сигнальных цепей, уменьшая степень искажений сигнала.
Характеристики версии DSLogic PLUS:
Режим: поток + буфер
Буферный режим: 400 м @ 4 канала; 200 м @ 8 каналов; 100 м @ 16 каналов
Максимальная частота дискретизации:
Режим потока: 100м @ 3 канала; 50м @ 6 каналов; 25м @ 12 каналов; 20м @ 16 каналов
Максимальная глубина: 16g @ поток; 256 M @ буфер
Аппаратное Хранение: 256 м
Триггер: простой триггер +; 16-уровневый аппаратный триггер +; триггер протокола
Пороговое значение: фиксированный порог: 0-5 в Регулируемый
Диапазон напряжения: +-30 в
Входное сопротивление: 250 K 7pF
Загрузка программного обеспечения: пожалуйста, найдите службу поддержки клиентов
Подробная информация о продукте:
Состояние выборки: Макс 30 м состояние выборки
Максимальная частота дискретизации: 400 МГц
Регулируемое пороговое значение: Поддержка различного напряжения: 1,2 В/1,8 в/2,5 в/3,3 В/5,0 в
Максимальная поддержка 16G глубина
Частота дискретизации 100 м может собрать волновую форму 160 секунд
20 м Частота дискретизации может собрать 13 минут волновой формы
Частота дискретизации 1 м может собрать 4 часа волновой формы
Оконная система (xp/vista/win7/win8/win10)
Многослойный протокол, дата более интуитивно понятна
Поддержка содержание протокола всплывающие предупреждения
Цвет: черный
Материал: металл + АБС
Посылка в комплект входит:
1 х DSLogic Основной блок
1 x USB type-c
5 х обмотки смещения (тефлоновый посеребренный провод)
16 x сигнальных зажимов (случайный цвет, не могу выбрать цвет.)
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допустимая погрешность измерения составляет +/-1-3 см.
