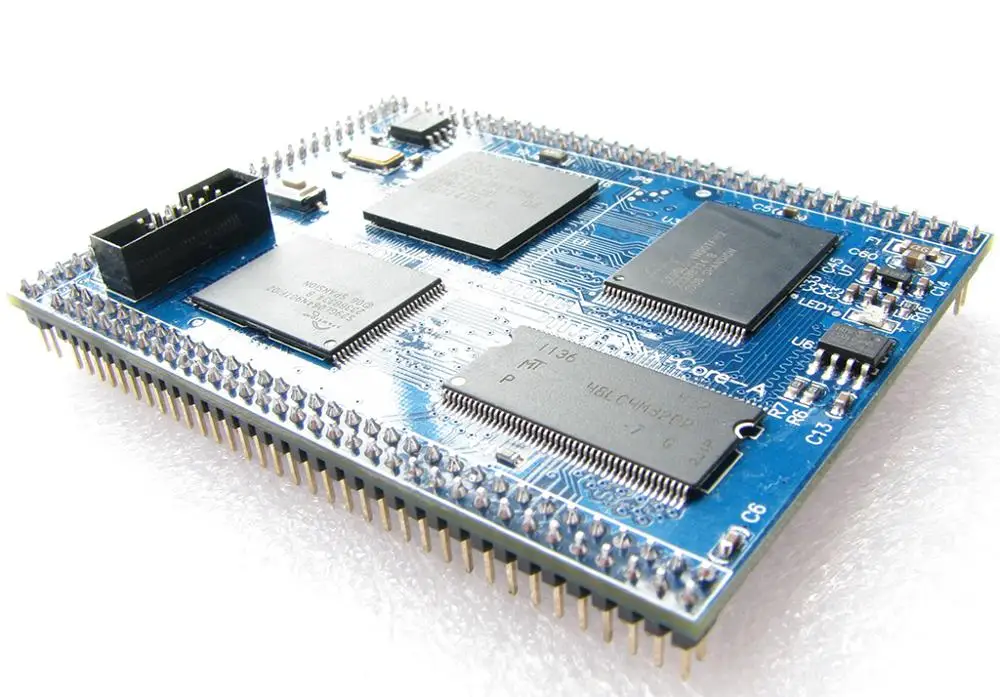

LPC4357 основная плата M4 M0 двухъядерный процессор Встроенный высокоскоростной USB PHY 204 МГц

Описание

Cortex-M4 процессор

-Работает на частотах до 204 МГц

-Блок защиты памяти (MPU)

-Вложенный векторный контроллер прерывания (NVIC)

-Аппаратный плавающий точечный блок

-Немассажное прерывание (NMI) inpu

-JTAG и последовательный провод отлаживания (SWD), последовательный Трассировка

-Поддержка ETM и ETB

-Системы тик таймер

-Четыре режима пониженной мощности: режим сна, глубокий сон, отключение питания, глубокая мощность

Cortex-M0 ядро процессора

-Возможность выгрузки основной рычаг Cortex-M4

-Работает на частотах до 204 МГц

-JTAG, последовательный провод, и встроенный NVIC

На чип памяти

-До 1024кб двойной банк Flash

-136 КБ SRAM для использования кода и данных

-16 Кб на чипе EEPROM памяти данных.

-64 КБ ПЗУ, содержащий загрузочный код, on-chip SW драйверы

-128 бит однократная программируемая (OTP) Память

Поколения часов блок

-Кварцевый генератор (рабочий диапазон от 1 МГц до 25 МГц)

-12 МГц Внутренний RC osc.

-Ультра-низкая мощность RTC Кристалл osc.

-Встроенный чип PLL позволяет ЦП работать до максимальной скорости ЦП

Последовательного интерфейса

-Quad SPI Flash IF (SPIFI)

-10/100 T Ethernet MAC (RMII и MII IF)

-HS USB 2,0 хост/устройство/OTG если

-Хост/устройство HS USB 2,0, если

-4 550 UART

-2 C_CAN 2.0B контроллер с одним каналом

-2 Моб контроллеры

-Контроллер SPI

-Быстрый режим плюс I2C-bus, если

-Стандартный I2C-bus в том случае, если

-2 I2S МФС

Цифровых периферийных устройствах

-Внешний контроллер памяти (EMC)

-ЖК-дисплей контроллер

-SD/MMC карта, если

-8-канальный общего назначения DMA (GPDMA) контроллер

-До 164 значков общего назначения вход/выход (GPIO)

-4 таймера общего назначения/счетчика

-Управление двигателем PWM для трехфазного управления двигателем

-Четырехкратный кодировщик IF (QEI)

-Повторный таймер прерывания (таймер RI)

Оконный сторожевой таймер

-Ультра-низкая мощность часов в реальном времени (RTC)

-Будильник с таймером

Аналоговые периферийные устройства

-10-bit DAC

-На возраст от 2 до 10 бит АЦП

Безопасность

-AES двигатель программируемый через API on-chip

-2 128-bit защищенные памяти OTP (AES key storage, использование клиента)

-Уникальный идентификатор устройства

128 Мбит SDRAM (32 бит)
