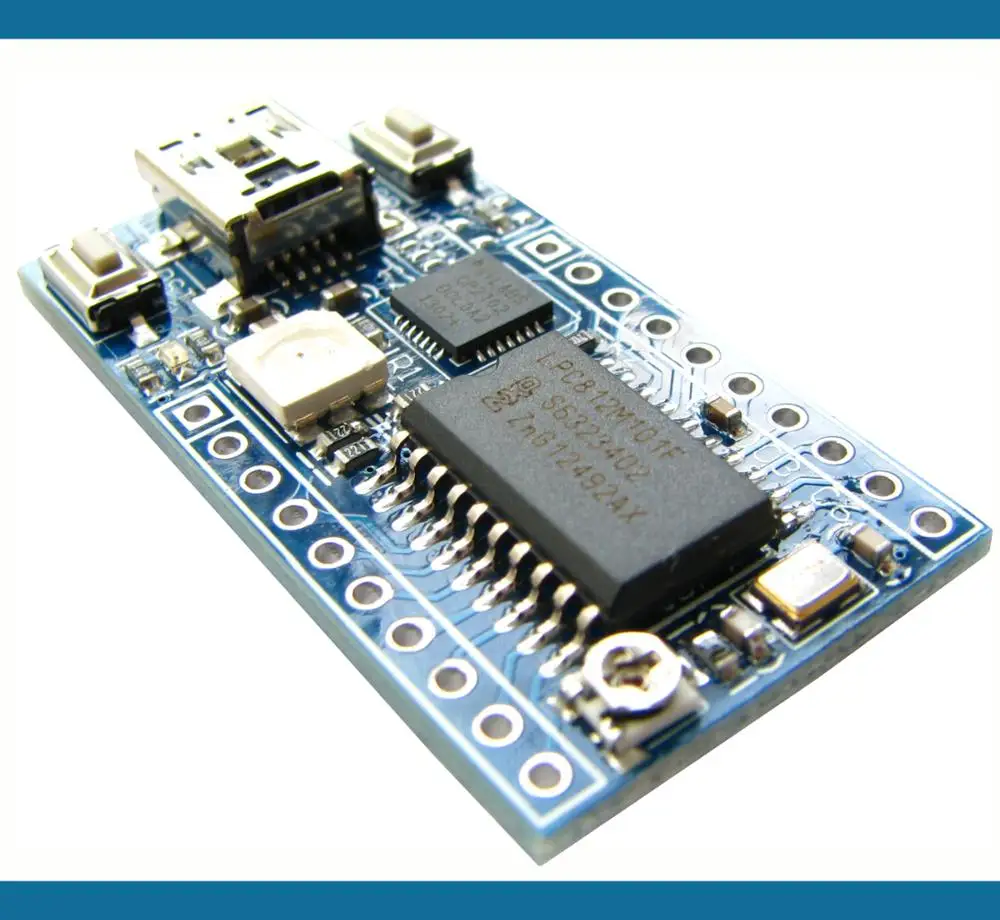

LPC812 макетная плата CortexM0+ мини системная плата USB к последовательному порту

Описание

Рука Cortex-M0 + процессор

-Работает на частотах до 30 МГц

-Вложенный векторный контроллер прерывания (NVIC)

-Система тикового таймера.

-Поддерживаются режимы последовательной проверки проводов (SWD) и JTAG

-Микротрассировочный буфер (MTB) поддерживается.

Память:

-До 16 КБ флэш-памяти на чипе (ISP и IAP через программное обеспечение загрузчика на микросхемах)

-До 4 КБ SRAM

-Поддержка API ПЗУ: загрузочный погрузчик, драйверы USART, драйверы 2c, профили питания

Цифровых периферийных устройствах:

-Высокоскоростной GPIO интерфейс с до 18 значками общего назначения I/O (GPIO)

-Возможность GPIO прерывания поколения

-Матрица переключателей для гибкой конфигурации каждой функции ввода/вывода

-Настраиваемый таймер (SCT)

-Многоканальный мультичастотный таймер (MRT)

-Таймер автоматического пробуждения (WKT)

-CRC двигателя.

-Ветряной часовой таймер (WWDT)

Аналоговые периферийные устройства:

-Компаратор с внешним напряжением

Последовательный интерфейс:

-3 USART интерфейсы

-2 SPI контроллер

-I2C-bus интерфейс

Поколения часов:

-12 МГц внутренний осциллятор RC (IRC)

-Кварцевый генератор (SysOsc) с диапазоном работы от 1 МГц до 25 МГц

-Программируемый часовой генератор с частотным диапазоном от 9,4 кГц до 2,3 МГц

-10 кГц низкомощный осциллятор для WKT

-PLL позволяет ЦП работать до максимальной скорости ЦП

-Функция вывода часов с разделителем, который может отражать различные часы

Мощность контроля:

-Интегрированный пму (блок управления питанием)

-Режимы пониженной мощности: режим сна, режим глубокого сна, режим отключения питания, режим глубокого отключения питания

-Сброс питания (POR)

-Brownout обнаружения

Уникальный серийный номер устройства для идентификации

Одиночный блок питания

USB к последовательному порту, можно загрузить программы через FlashMagic
