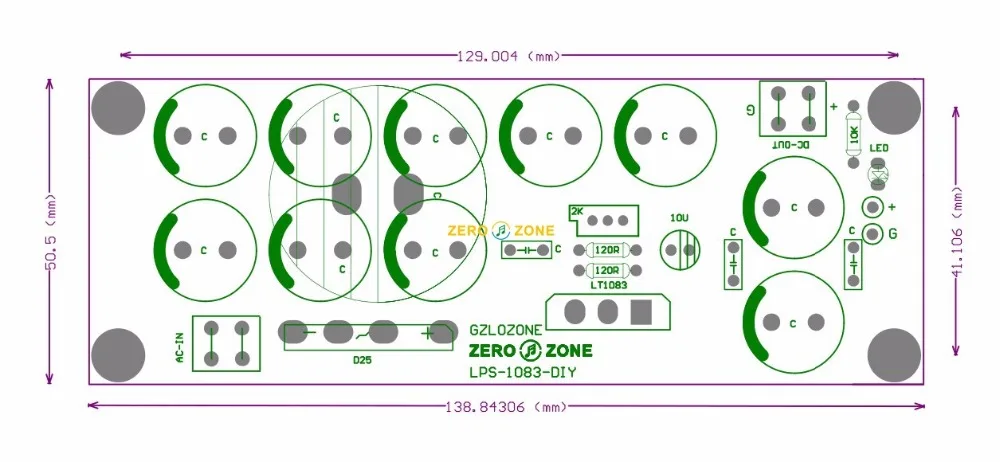

LPS-1083-DIY версия линейного блока питания

LT1083 высокомощный линейный трехтерминальный Регулятор IC, изготовленный по линейной технологии с выходным током до 7А. Схема коррекции на чипе может использоваться для обеспечения гарантированного минимального дифференциального напряжения при различных токовых уровнях и для регулировки точности выходного напряжения до 1%. Скорость регулирования напряжения составляет 0.015%, скорость регулирования нагрузки составляет 0.01%, и она имеет защиту от ограничения тепловой мощности и защиту от перегрева и перегрузки.

Zero-LPS-1083-DIY версия линейного комплекта питания, используя стандартную цепь LT1083, настроенную с 10 шт. конденсаторным массивным фильтром (первые 7 и 3), для удовлетворения высоких требований к току и динамической мощности, В то время как массив конденсаторов имеет низкое сопротивление источника питания отрицательное, характеристики быстрого отклика.

Устройство конфигурации:

10 пользовательских моделей NOVER 35V4700uF высокочастотный конденсатор низкого сопротивления

SEP выпрямительный мост 25A

Неполярный конденсатор Philips CBB

Разбирать или разгонять новый чип LT1083

Соотношение входного и выходного напряжения:

Этот продукт управляется командой ZERO-ZONE. Для производства линейного источника питания, ZERO-ZONE имеет богатый опыт. Пожалуйста, сравните напряжение в соответствии со следующими стандартами.

Пожалуйста, подсчитывайте в соответствии с теорическим значением, особенно если ток выше 2А, данные, которые суммируются на основе практики, всегда более практичны, чем теорические данные.

Следующее соответствует выходному входному соотношению, который может поддерживать до 6А выходной ток без падения давления!

Когда мощность трансформатора и теплоотвод удовлетворяют нагреву 6А

Когда выходное напряжение составляет 5 в --- входное напряжение переменного тока 9 В переменного тока;

Когда выходное напряжение 9 В --- входное напряжение переменного тока 12 В переменного тока;

Когда выходное напряжение 12 В --- входное напряжение переменного тока 12 В переменного тока;

Когда выходное напряжение 15 в --- входное напряжение переменного тока 18 В переменного тока;

Когда выходное напряжение составляет 18 в --- входное напряжение переменного тока 20 В переменного тока;

Примечание: Это комплект, и все детали должны быть припаяны и протестированы.

Примечание: фотографии сварки только для справки
