Описание

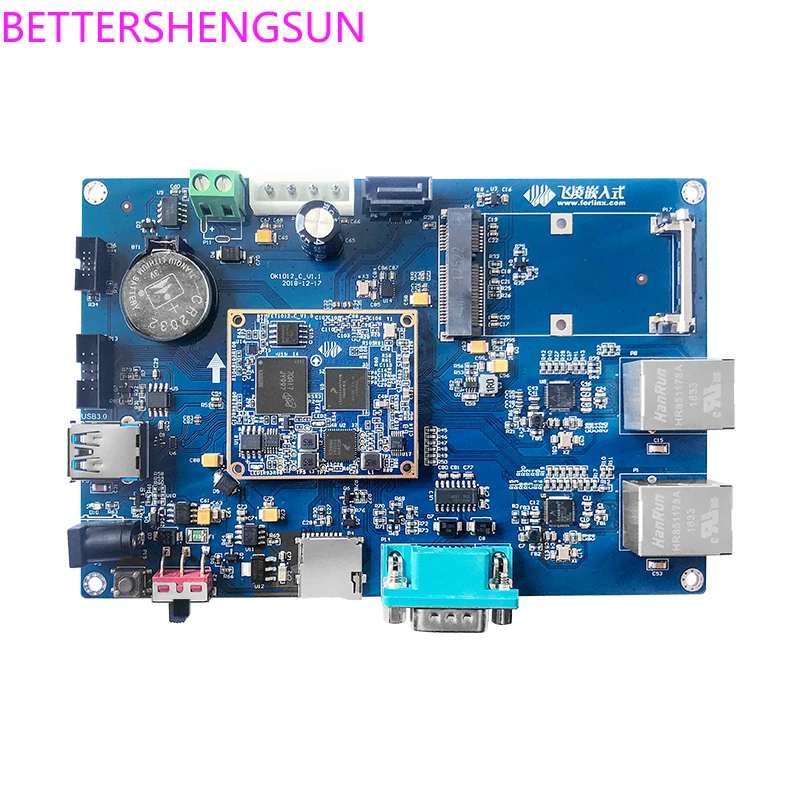

OK1012A-C макетная плата
| OK1012A-C макетная плата спроектирована со структурой «backplane + core board» и оснащена процессором LS1012A, процессором ARM Cortex-A53 и основной частотой 1 ГГц, который интегрирует различные высокоскоростные интерфейсы. Поддержка 2 гигабитных контроллеры Ethernet, оснащенные аппаратным двигателем переадресации пакетов, производительность сетевого переключения может достигать скорости линии; в то же время он может поддерживать функциональные интерфейсы, такие как SATA 3,0, PCIE2.0, USB3.0, TF карта и т. Д. он поддерживает операционные системы s Ubuntu и OpenWrt. Это низкомощный продукт, подходящий для применения на рынке, таких как NAS, Интернет вещей шлюз, широкополосный шлюз Ethernet и промышленная автоматизация. |
| FET1012A-C основные параметры платы | |||
| Процессор | NXP LS1012A | ||
| Рамок | Cortex-A53 | Основная частота | 1 ГГц |
| Оперативная память | 512 MB DDR3L | Встроенная память | 8 ГБ eMMC; 16 Мб QSPI NorFlash |
| OS | Ubuntu/OpenWrt | Рабочее напряжение | 4,2 V блок питания |
| Интерфейс режим | Ультра-тонкая панель-к-разъем | ||
| Рабочая температура | -40 ~ + 80 | Механические Размеры | 45 мм * 40 мм |
| FET1012A-C функциональные параметры основной платы | ||
| Функция | Номер | Параметр |
| Ethernet | 2 | ЦП поддерживает один RGMII интерфейс, с максимальной поддержкой 1 Гбит/с & nbsp. До 2 SGMII можно настроить через SerDes, поддерживая до 2,5 Гбит/с Процессор имеет 2 MAC и поддерживает до 2 внутренних портов. |
| PCIe2.0 | 1 | Максимальная скорость поддержки 5 Гбит/с |
| SATA3.0 | 1 | Максимальная скорость поддержки 6 Гбит/с |
| USB3.0 | 1 | Максимальная скорость поддержки 5 Гбит/с |
| QSPI | 1 | Загрузить программный интерфейс для основной платы qspi nor flash |
| Сай | 5 | Синхронизация аудио Интерфейс |
| UART | 2 | |
| Межсоединений интегральных Схем | 2 | |
| Карты памяти SDHC | 2 | Один из них был использован в качестве бортового EMMC |
| Джтаг | 1 | Поддержка официального CodeWarrior TAP debugger |
Примечание 1: SGM II, PCIe и SATA делятся сердами и могут быть настроены с различными схемами. По умолчанию Схема конфигурации SGMII (1G) + PCIex1 + SATA3.0. См. Следующую таблицу для других схем конфигурации:
| SerDes | ||
| 1 | 2 | 3 |
| Неиспользованный | PCI Express (x1) | |
| Sg. m1 (2,5 г) | СГ. М2 (2,5 г) | SATA |
| Неиспользованный | SATA | |
| Sg. m1 (1 г) | PCI Express (x1) | SATA |
| Sg. m1 (1 г) | СГ. М2 (1 г) | PCI Express (x1) |
| Sg. m1 (2,5 г) | СГ. М2 (2,5 г) | PCI Express (x1) |
| Sg. m1 (2,5 г) | СГ. М2 (1 г) | PCI Express (x1) |
| TX_CLK | PCI Express (x1) | SATA |
| Sg. m1 (1 г) | TX_CLK | PCI Express (x1) |
| TX_CLK | СГ. М2 (1 г) | PCI Express (x1) |
| Функция | Количество | Параметр |
| USB 3,0 | 1 | Максимальная скорость поддержки 5G |
| Ethernet | 2 | SGMII/RGMII, 10/100/1000 Мбит/с адаптивный, интерфейс RJ-45 |
| TF карта | 1 | Совместимость с SD, SDHC и SDXC (UHS-I) |
| SATA | 1 | Максимальная скорость поддержки 6G |
| РТК | 1 | Бортовой аккумулятор CR2032 |
| PCIe | 1 | Максимальная скорость поддержки 5G, Адаптированная к гигабитному сетевому модулю RTL8111 и двухдиапазонному wifi модулю WLE900VX |
| UART отладки | 1 | Отладки последовательный порт,RS232 уровень, DB9 интерфейс; |
| Джтаг | 1 | Поддержка NXP официальный CodeWarrior TAP debugger |
| Состав комплекта | |
| OK1012A-CСтандартный объединительная панель | 1Блок |
| FET1012A-C основной плате | 1Блок |
| Запчасти посылка | |
| 5,5*2,1 мм AC220V DC5V2.0A адаптер питания | 1 |
| Последовательная линия с двумя отверстиями | 1Статьи |
| Другое | Упаковочная коробка, Антистатическая сумка, сертификат утверждения, гарантийный талон |
| Примечание: Покупка плинтуса + Основная пластина доставка частей пакет | |
