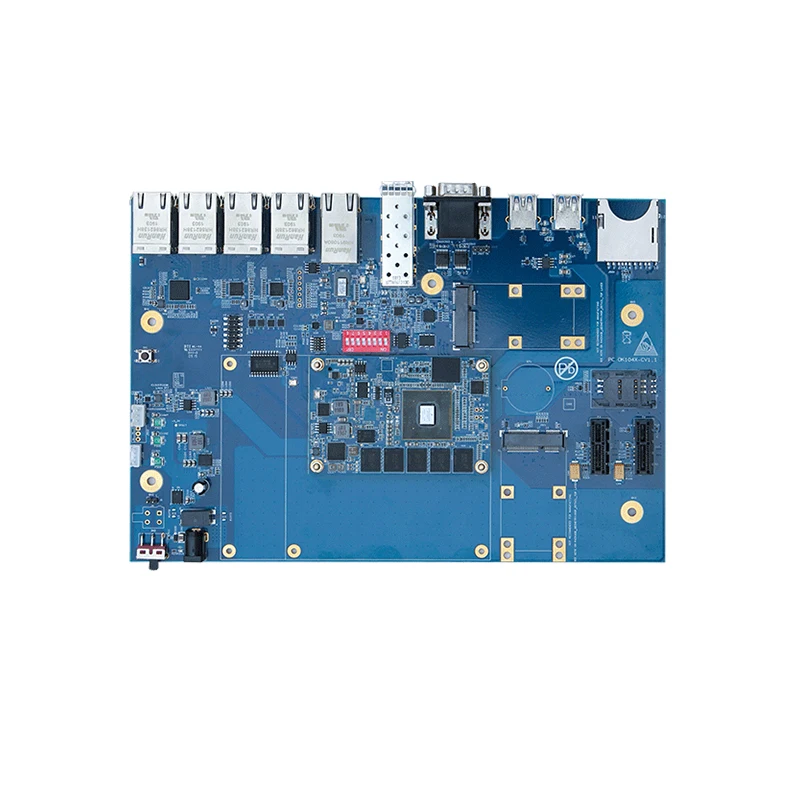

LS1043A разработка Board-LS1043 серии промышленная плата управления 10 гигабитный шлюз 6 гигабитная сеть USB3.0

LS1043A разработка Board-LS1043 серии промышленная плата управления 10 гигабитный шлюз 6 гигабитная сеть USB3.0

29 574 руб.

Описание

LS1043A разработка Board-LS1043 серии промышленная плата управления 10 гигабитный шлюз 6 гигабитная сеть USB3.0LS1043A разработка Board-LS1043 серии промышленная плата управления 10 гигабитный шлюз 6 гигабитная сеть USB3.0LS1043A разработка Board-LS1043 серии промышленная плата управления 10 гигабитный шлюз 6 гигабитная сеть USB3.0LS1043A разработка Board-LS1043 серии промышленная плата управления 10 гигабитный шлюз 6 гигабитная сеть USB3.0LS1043A разработка Board-LS1043 серии промышленная плата управления 10 гигабитный шлюз 6 гигабитная сеть USB3.0LS1043A разработка Board-LS1043 серии промышленная плата управления 10 гигабитный шлюз 6 гигабитная сеть USB3.0LS1043A разработка Board-LS1043 серии промышленная плата управления 10 гигабитный шлюз 6 гигабитная сеть USB3.0LS1043A разработка Board-LS1043 серии промышленная плата управления 10 гигабитный шлюз 6 гигабитная сеть USB3.0LS1043A разработка Board-LS1043 серии промышленная плата управления 10 гигабитный шлюз 6 гигабитная сеть USB3.0

LS1043A разработка Board-LS1043 серии промышленная плата управления 10 гигабитный шлюз 6 гигабитная сеть USB3.0

FET1043A-CCore пластина основания параметры
ПроцессорNXP LS1043A
РамокЧетырехъядерным процессором coreCortex-A53Основная частота≤1. 6 ГГц
Оперативная память2 Гб DDR4Встроенная память8 ГБ eMMC; 16 Мб QSPI NorFlash

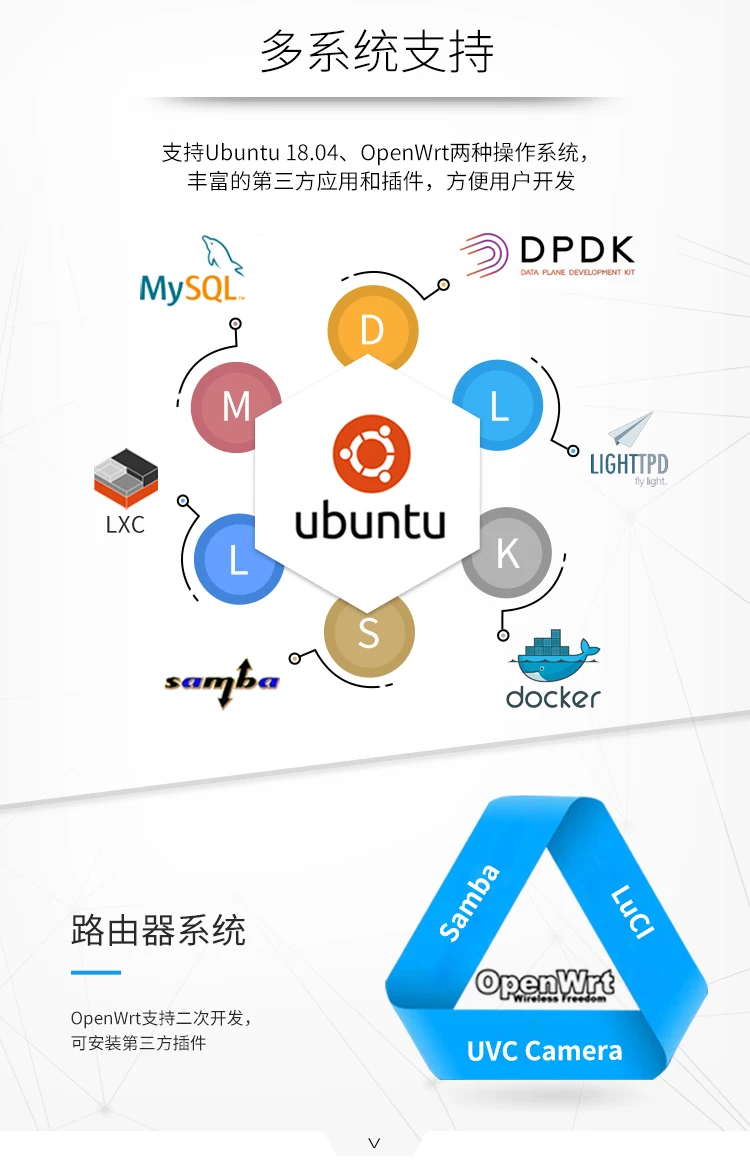

OSUbuntu/OpenWrtРабочее напряжение12 прочный поставки

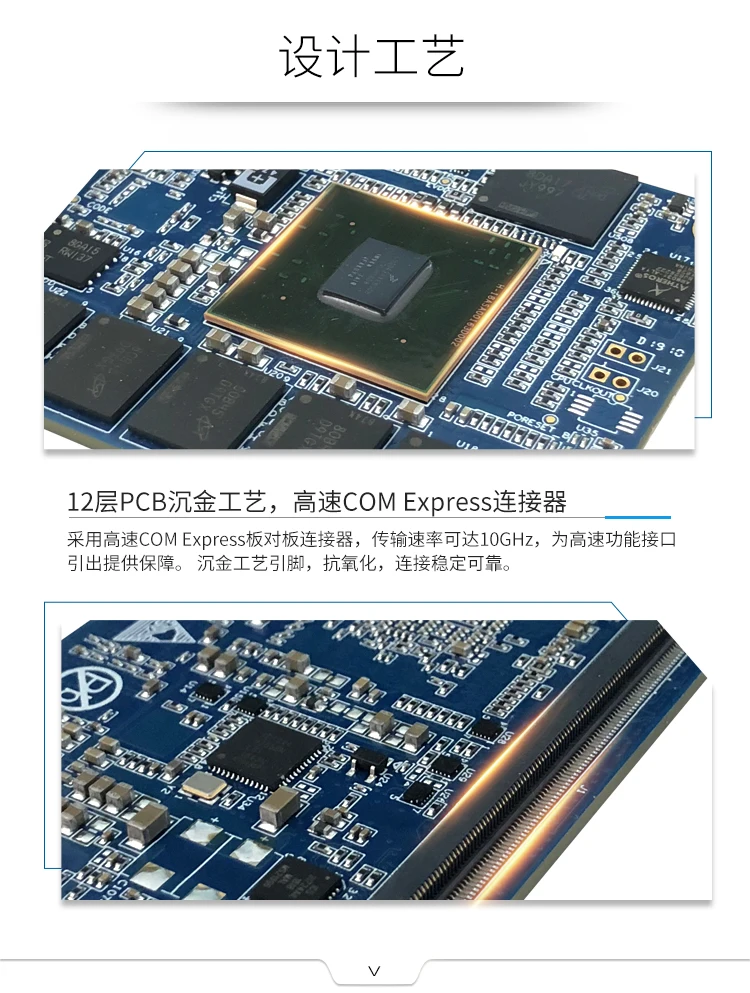

Интерфейс режимCOM экспресс-доставка
Рабочая температура-40 ℃ ~ + 80 ℃Механические измерения84 мм × 55 мм
FET1043A-CFunctional параметры основной платы
ФункцияНомерПараметр

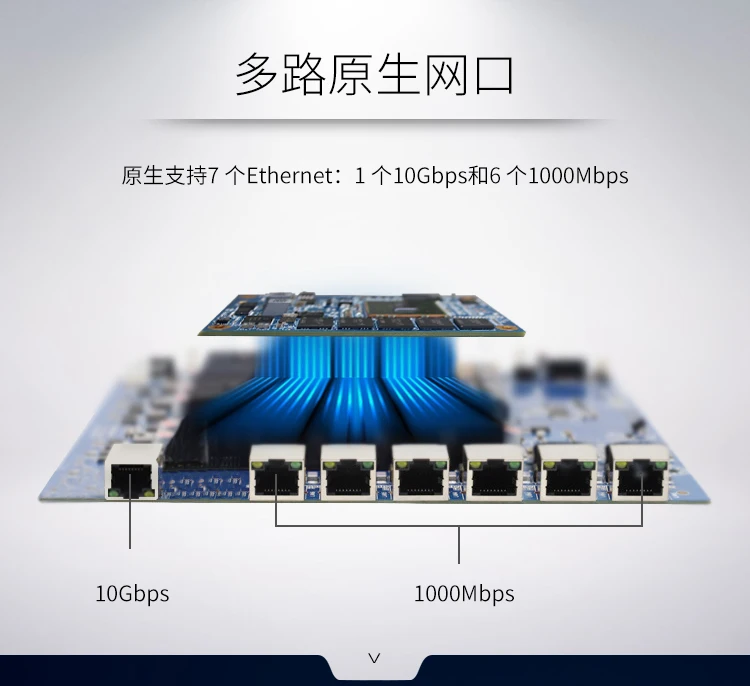

Ethernet≤7Самые высокие support1pervidual10gbpsand6pervidual1000mbps, CPUHave7PrimaryMAC.
PCIe2.0≤3Поддержка конфигурации adoptserdesconfigation, поддержка максимальной скорости 5gbps
SATA3.0≤1Поддержка конфигурации adoptserdesconfigation, поддержка максимальной скорости 6gbps
SerDes244 персональных канала для высокоскоростного периферийного интерфейса:

ThreePCI Экспресс 2,0 контроллер

OneSATA 3,0 контроллер

До четырех supportsSGMIISupport1000 Мбит/с

До twoSGMIISupport2500 Мбит/с

До одного интерфейса supportXFI (10 GbE)

До одного supportQSGMII

USB3.0≤3Максимальная поддержка rate5Gbps
UART≤6Support2roadDUARTor6roadUART
Межсоединений интегральных Схем≤3
ESDHC≤1SupportSD3.0 EMMC4.5, andEMMCmultiplexing, система запуска карты или записи, не для useemmcудлиненной карты памяти при запуске.
Джтаг1SupportNXPOfficial CodeWarrior TAPdebugger

2: LS1043A основная плата серии через модификацию serdesofrcwразличные конфигурации могут быть madeXFI, QSGMII, SGMII, PCIe, SATACombination схема, конфигурация по умолчанию летающей макетной платы isRCW: 1455, а также asXFI + QSGMII (5G) + PCIe x1 + PCIe x1 для других конфигураций, пожалуйста, свяжитесь с онлайн-службой поддержки клиентов.

LS1043A разработка Board-LS1043 серии промышленная плата управления 10 гигабитный шлюз 6 гигабитная сеть USB3.0

OK1043A-CFunctional параметры макетной платы
ФункцияНомерParameter4
RGMII210/100/1000Mbpsself-adaption, RJ-45Interface
QSGMII14 прохода, RJ45, максимальная связь rate5G
10GBASE-T1Максимальная связь rate10G, Support10G/5G/2,5G/1G/100 M Самоадаптация
USB 3,02Максимальная поддержка rate5G
SD карта1Совместимость, SDHCandSDXC (UHS-I)
Мини PCIE1Настроенный asPCIEMaximum поддержка rate5G mSATAMaximum поддержка rate6G
PCIE X11Максимальная поддержка rate5G
РТК1Доска loadingCR2032Battery
UART2RS232 уровень, отладочный последовательный порт
Джтаг1SupportNXPOfficial CodeWarrior TAPdebugger

Характеристики

Сертификация
Европейский сертификат соответствия
