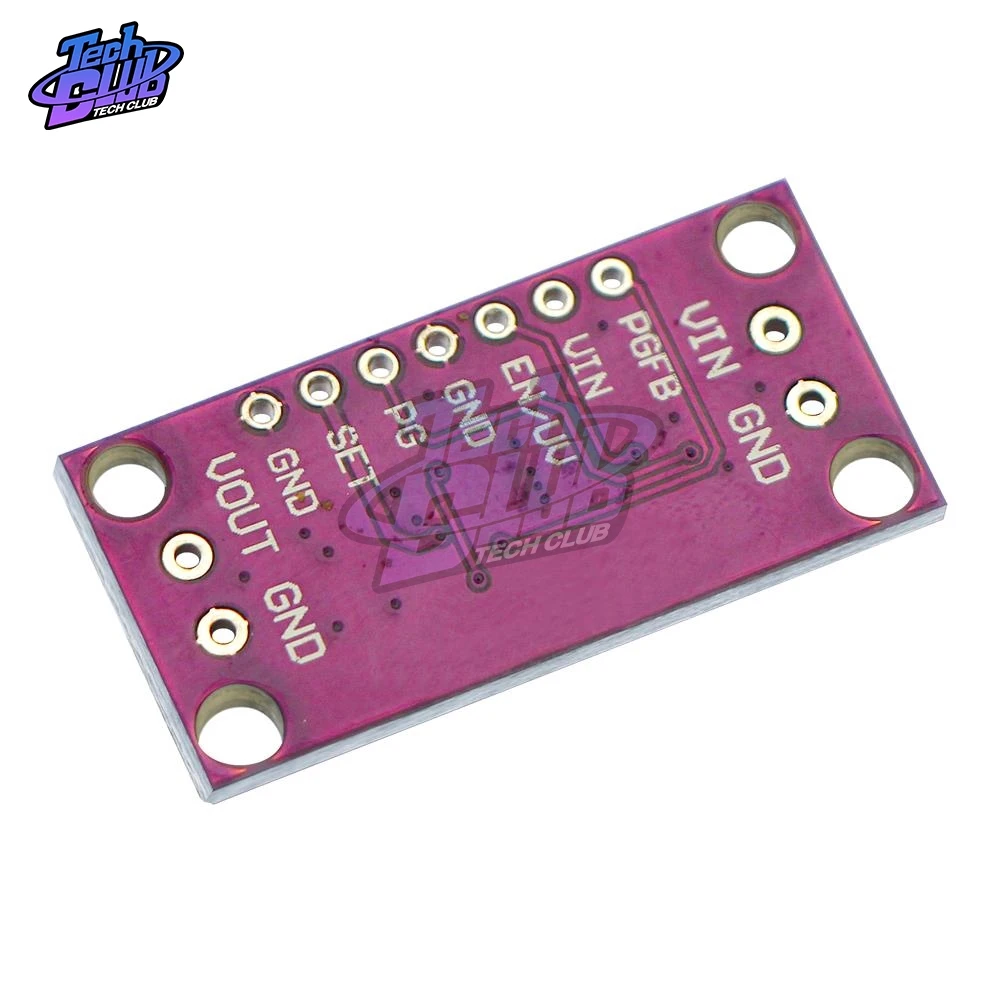

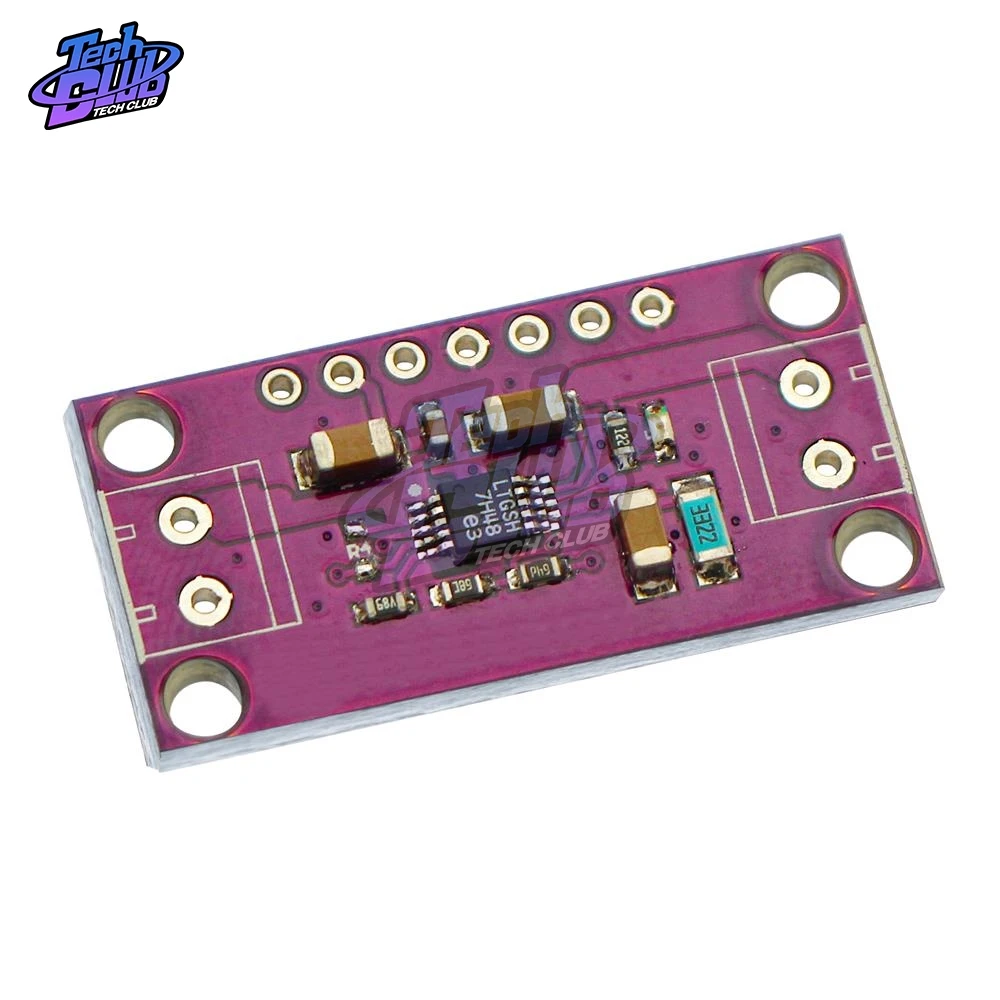

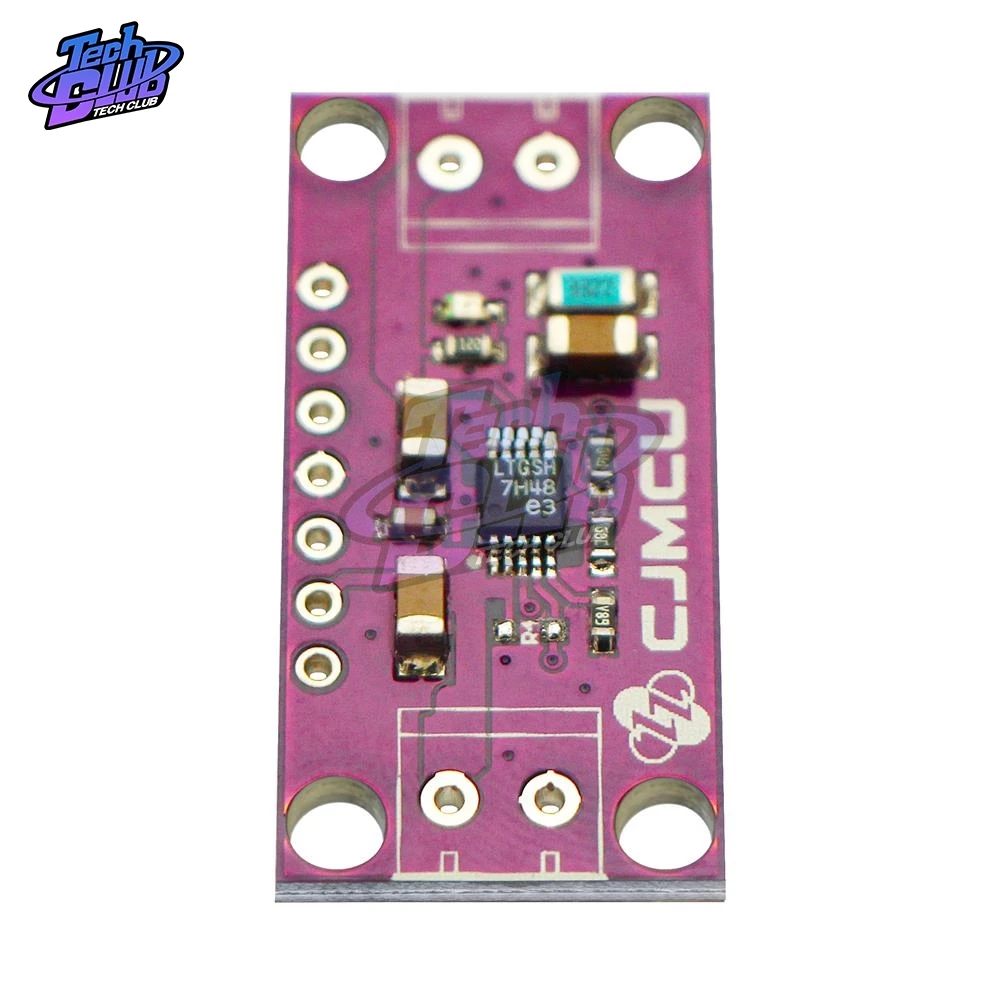

LT3042 PSRR РЧ линейный регулятор силовой модуль 20 в 200мА ультра-низкий уровень шума ультра-высокая плата обратная батарея защита тока

Описание

LT3042 является высокопроизводительным линейным регулятором низкого напряжения, который использует LTC ультра-низкий уровень шума и ультра-высокий PSRR архитектура для питания чувствительных к шуму радиочастотных приложений. LT3042 спроектирован как Высокоточный источник тока, за которым следует высокопроизводительный буфер напряжения, который может быть легко параллелен для дальнейшего уменьшения шума, увеличения выходного тока и распределения тепла на печатной плате.LT3042 может питаться до 200 мА с типичным напряжением выпадения 350 мВ. Номинальный ток тишины составляет 2 мА и снижается до <1μA в режиме выключения. Широкий диапазон выходного напряжения lt3042 (от 0 В до 15 в) и способность поддерживать работу unity-gain обеспечивают практически постоянный выходной шум, psr, пропускную способность, и регулирование нагрузки независимо от запрограммированного выходного напряжения. Кроме того, регулятор может иметь программируемый лимит тока, возможность быстрого запуска и программируемый мощный хороший сигнал для индикации регулирования напряжения.LT3042 стабильно работает с 4,7 мкФ (мин) керамическими выходными конденсаторами. Встроенные схемы защиты включают в себя обратную защиту аккумулятора, защиту обратного тока, внутренний предел тока с откидной спинкой и тепловой предел с гистерезисом.В LT3042 в улучшенной теплоотдачей и 10-выводный MSOP и 3 мм × 3 мм DFN.Особенности:Низкое напряжение отсева: 350 мВДиапазон выходного напряжения: 0 V-5 VУльтравысокий PSR: 79 дБ (на 1 МГц)Выход ток: 200mAШирокий диапазон входного напряжения: 1,8-20 в100μA установочный ток: ± 1% Начальная точностьВысокая пропускная способность: 1 МГцВысокая точность включения/UVLOМинимальный выходной конденсатор: 4,7 мкФ (керамический)Обратная батарея и защита обратного токаПрименение:РЧ Источник питания: PLL, VCO, микшер, малошумный усилитель (LNA)Очень низкий уровень шума метрВысокоскоростной/Высокоточный преобразователь данныхПрименение в медицине: визуализация, диагностикаВысокая точность источник питанияСтабилизатор для импульсного источника питанияУпаковка включает в себя:1 × 20 V 200mA сверхнизкой Шум LT3042 PSRR RF ультра-высокой линейного регулятора Мощность модуль
