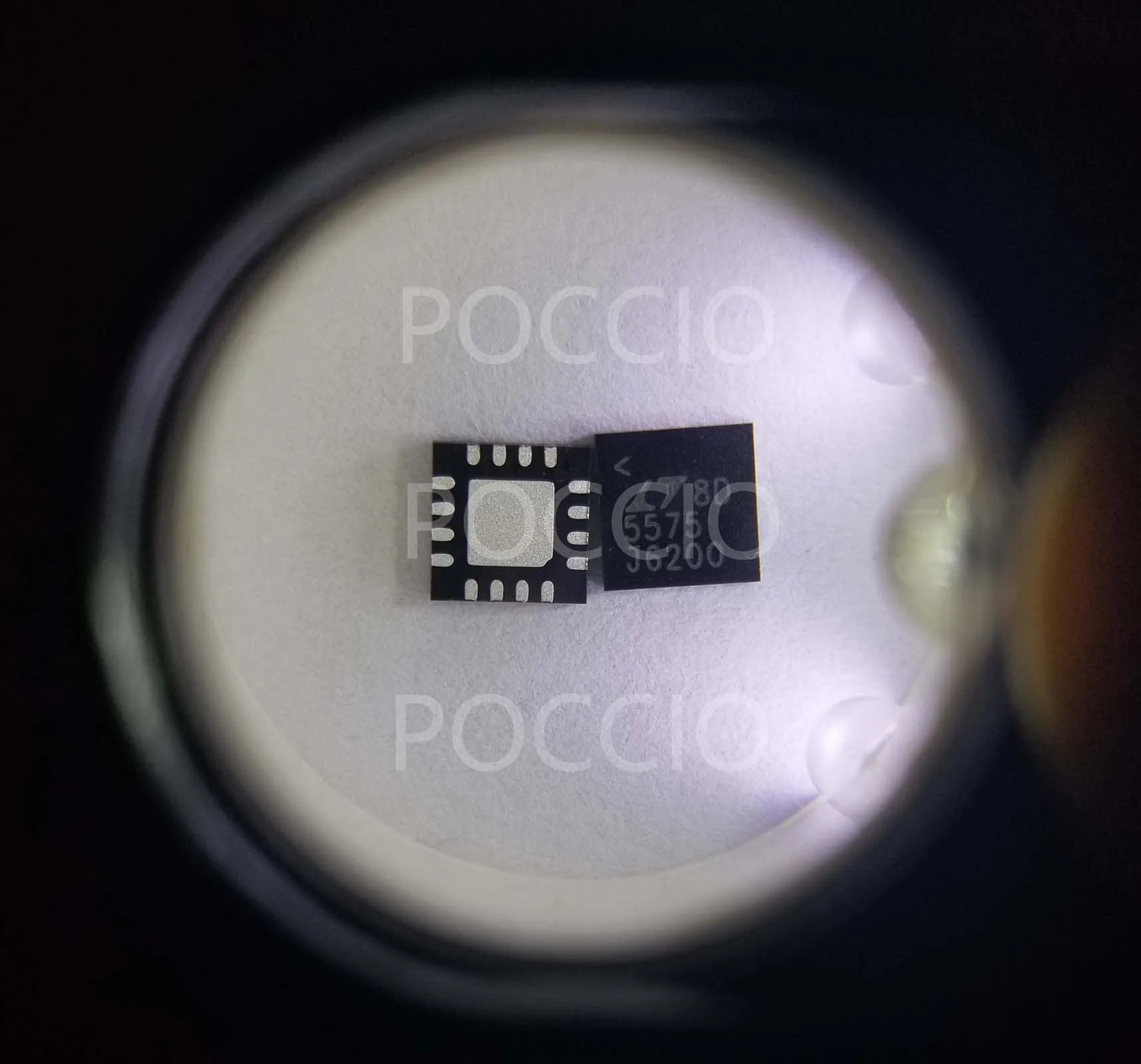

LT5575EUF LT5575-800 мгц до 2,7 ггц высокая линейность прямого преобразования квадратурный демодулятор

Особенности a3nd выгоды

Диапазон входных частот: 0,8 ггц до 2,7 ггц * 50Ω одноконцевые порты RF и LO Высокий IIP3: 28 дбм при 900 мгц, 22,6 дбм при 1,9 ггц Высокий IIP2: 54,1 дбм при 900 мгц, 60дбм при 1,9 ггц Вход P1dB: 13.2dBm при 900 мгц Несоответствие коэффициента усиления I/Q: 0,04 дб Несоответствие фазы I/Q: 0,4 ° Низкая Выход DC смещения Уровень шума: 12.8дб при 900 мгц, 12.7дб при 1,9 ггц Коэффициент усиления преобразования: 3 дб при 900 мгц, 4,2 дб при 1,9 ггц Очень мало внешних Компоненты Режим выключения 16-выводный QFN 4 мм × 4 мм посылка с открытая площадка

Подробная информация о продукте

LT5575-это квадратурный демодулятор прямого преобразования 800 мгц до 2,7 ггц, оптимизированный для приложений приемника с высокой линейностью. Он подходит для приемников связи, где радиочастотный сигнал напрямую преобразуется в сигналы I и Q с полосой пропускания до 490 мгц. LT5575 включает в себя сбалансированные миксеры I и Q, буферные усилители LO и прецизионный, высокочастотный квадратурный фазовый переключатель. Интегрированные широкополосные трансформаторы на микросхемах обеспечивают 50Ω одноконцевые интерфейсы на входах RF и LO. Только несколько внешние конденсаторы необходимы для его применения в системе радиочастотного приемника.

Высокая линейность LT5575 обеспечивает превосходный spurfree динамический диапазон для приемника. Этот демодулятор прямого преобразования может устранить необходимость в промежуточной частоте (IF) обработки сигнала, а также соответствующие требования к фильтрации изображения и фильтрации IF. Определение каналов может быть выполнено непосредственно на выходах I и Q каналов. Эти выходы могут напрямую подключаться к фильтрам выбора канала (LPFs) или к усилителям baseband.
