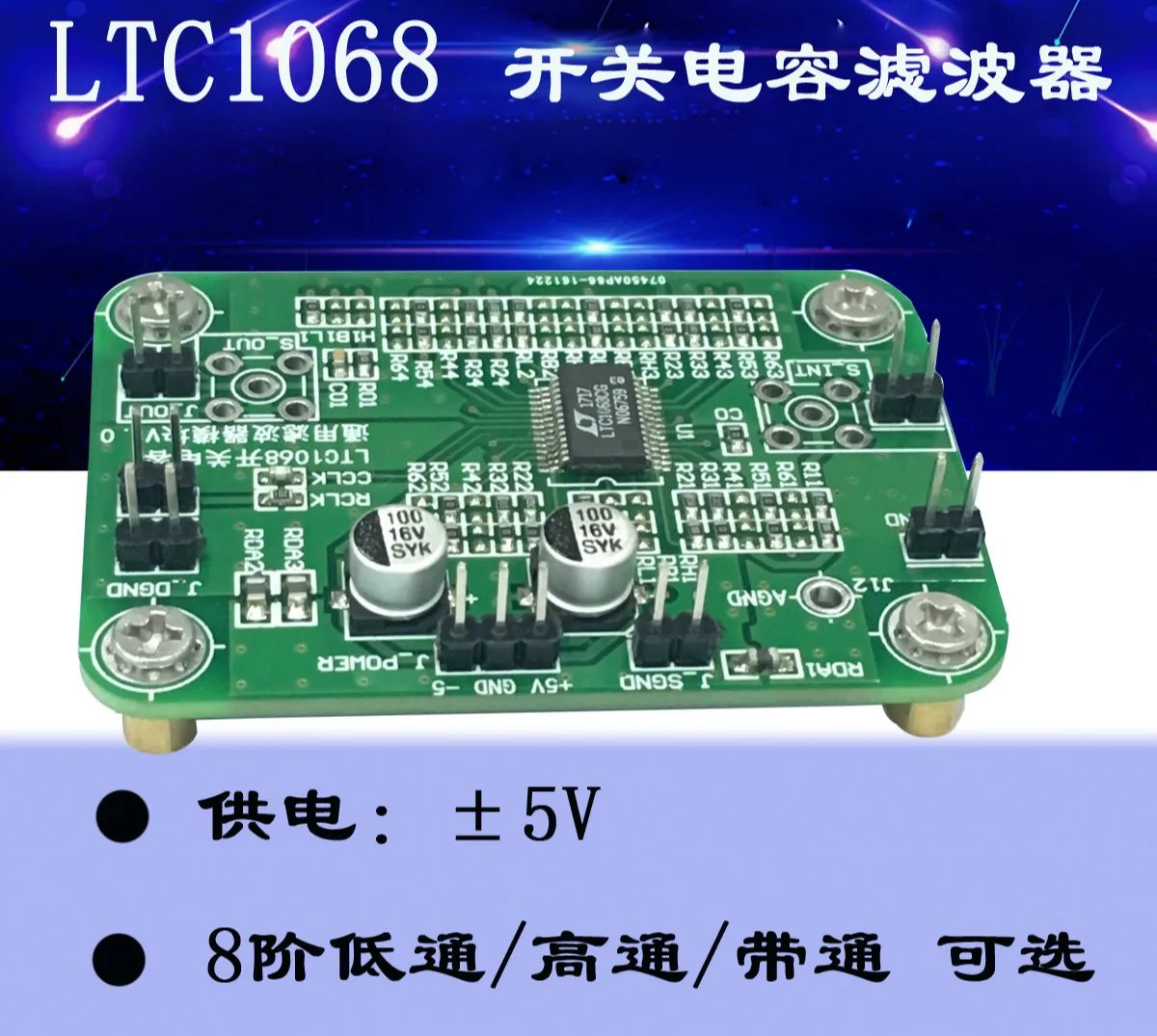

LTC1068 модуль коммутируемый конденсатор фильтр программируемый фильтр низкий пропуск, высокий пропуск, полосовой фильтр

1. Введение модуля

Как правило, традиционный аналоговый фильтр изменяет характеристики частотного отклика фильтра, изменяя параметры дискретных компонентов RLC. Трудно отрегулировать параметры, и этот вид фильтра может использовать только одну функцию фильтрации. аналоговый фильтр использует дискретные компоненты RLC, не только большой размер и трудно обеспечить точность. конечно, не удобно регулировать частоту и функцию фильтра часто или даже в режиме реального времени. конденсатор с переключателем фильтра, или SCF, Используется система отбора проб для имитации характеристик непрерывный фильтр. Несущая частота или отрезной частоты коммутируемый конденсатор фильтр могут иметь отношение к внешние часы входной сигнал (отбора проб на часах). Центральная частота или частота отключения фильтра могут быть изменены путем регулировки частоты входного сигнала часов для достижения программируемого.

Конденсатор с переключателем интегрированный чип фильтра можно разделить на два вида: программируемый штырь и программируемый микропроцессор. центральная частота или частота отключения контактного программируемый переключатель фильтра конденсатора может определяться частотой сигнала часов или внешним значением сопротивления и частотой сигнала часов вместе, И значение Q определяется внешним значением сопротивления; программируемый коммутируемый конденсатор микропроцессора фильтр контролирует соотношение частоты часов чипа к центральной частоте фильтра или частоты отключения и фильтра Q значение через цифровой код программирования. Можно увидеть, что коммутируемый конденсатор фильтр чип очень подходит для программируемой фильтрации системы, и периферийная схема очень проста и проста в управлении.

Основные характеристики этого универсального модуля активного фильтра:

(1) осуществите высокочастотные, низкочастотные и полосные фильтры для заказа 8, с хорошей амплитудно-частотной реакцией, управляемой частотой среза и высокой точностью контроля программы;

(2) используется серия LTC1068. Использование rs может изменить модель чипа в соответствии с фактическими потребностями и использовать LTC1068 по умолчанию. низкая или высокая частота Отключения: около 1 Гц ~ 50 кГц; Частота отключения бандпаса: около 1 Гц ~ 25 кГц;

(3) по умолчанию источник питания модуля составляет ± 5 В;

(4) Коэффициент усиления модуля по умолчанию составляет 0 дБ, а максимальный неискаженный входной диапазон-± 4,1 В;

(5) входной и выходной интерфейс принимает две формы, один-контактный интерфейс, другой-интерфейс SMA, по умолчанию-контактный интерфейс;

(6) Этот модуль проектирует разъем GND, который используется для подключения и подключения мультиметр измеритель заземления ручка для облегчения тестирования пользователя;

2. Модуль интерфейса

Схема интерфейса модуля показана на рисунке.

Схема интерфейса модуля

3. Метод подключения интерфейса модуля

Соединение модуля показано на рисунке ниже.

Подключение схема

4. Эффект отладки модуля

С коэффициентом усиления по умолчанию 0 дБ в этом модуле, амплитудно-частотные кривые синусоидального сигнала с амплитудой 1Vpp и отрезными частотами 1 кГц, 10 кГц и 5 кГц:

Амплитудно-частотная характеристика карты

Специальное примечание: Вышеуказанные амплитудно-частотные характеристики фактического измеренного значения, конденсатор с переключателем фильтра на самом деле влияет подача часов, входной сигнал по умолчанию 1Vpp тест, не может быть достигается фактическое затухание 80 дБ, результаты тестирования и ваш тестовый инструмент, тестовая линия, метод тестирования и источник питания!
