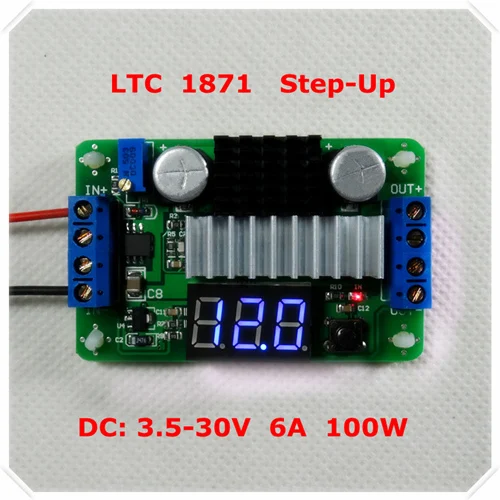

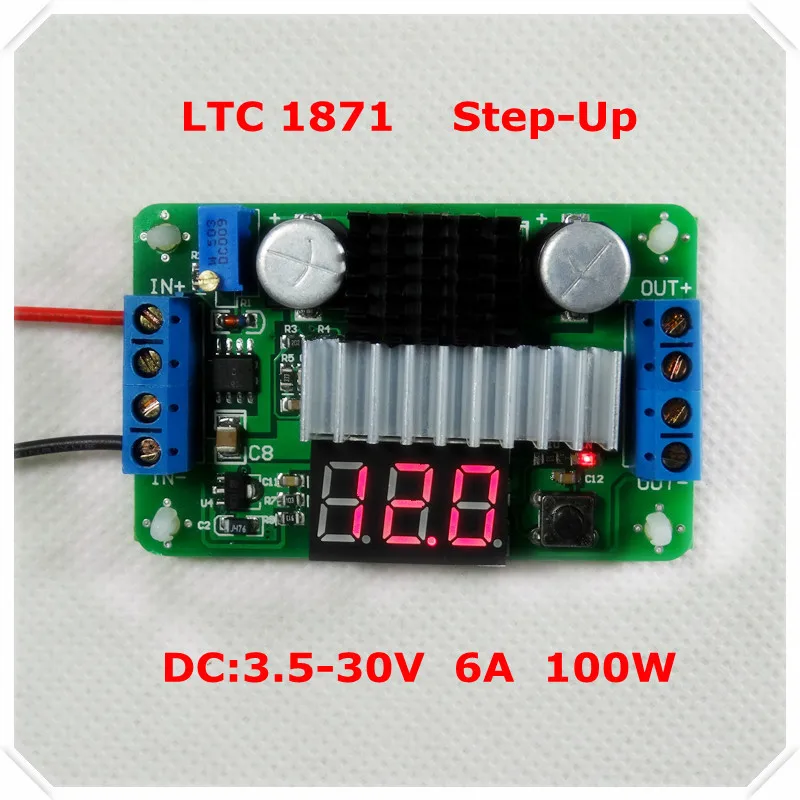

LTC1871 DC-DC повышающий преобразователь регулируемый Повышающий Модуль питания светодиодный измеритель напряжения/кнопочный переключатель

Описание

Особенности:

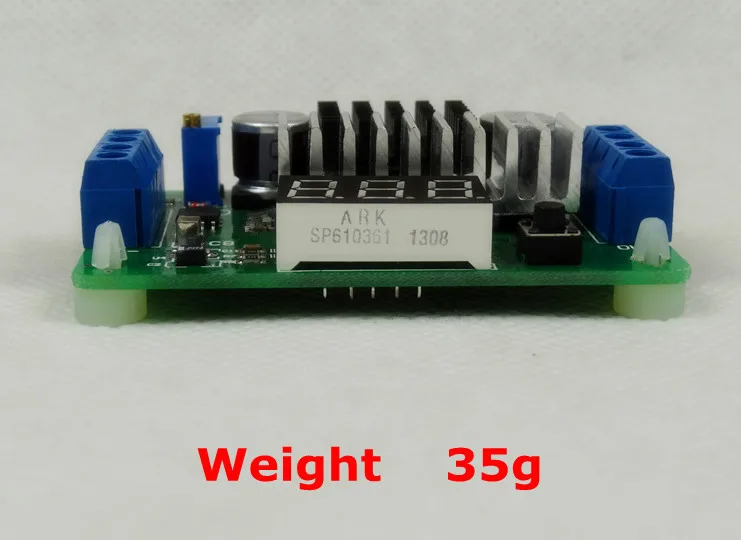

In +: Вход положительный В-:Вход отрицательный +: Выход положительный Вне: Выход отрицательный Вес упаковки: 35g Размеры: 67*42*18 мм(Длина * ширина * высота) Дисплей Цвет: Красный/зеленый/синий Вход напряжения: 3,5-30 в Выход мощность: 100 W не более {Примечание:Согласно законам сохранения энергии, вычисление при условии номинального выходного тока
: Uin * Iin * эффективность = Uout * Iout (Uin: входное напряжение, Iin: входной ток)} Долл. США Выход напряжения : 3,5 v-30 v (Пошаговый режим, вход должен быть меньше или равен выходному напряжению) Вход ток: 6A (Максимальная 10A) Напряжение метр точность: ± (0.5% + 1 цифра) Статического энергопотребления: Типичные около 15mA (С входным напряжением, выходным напряжением и цветом близка к Цифровая труба. Фактический ток есть отклонение)

Функция

Режим работы Описание

С функцией выключения ключа и уменьшением энергопотребления.

Входное и выходное напряжение может отображаться попеременно.

Состояние мощности может быть свободно определено

LTC1871 DC-DC повышающий преобразователь регулируемый Повышающий Модуль питания светодиодный измеритель напряжения/кнопочный переключатель

Выход режим напряжения: Загрузка по умолчанию отображает его, светодиодный индикатор выключен Вход режим напряжения: Нажмите кнопку переключения, светодиодный индикатор Переменный режим: Нажмите кнопку снова Входное/выходное напряжение попеременно (3 s). Нажмите кнопку снова, переключитесь на отображение выходного напряжения

Режим памяти :

Светодиодный вольтметр перестают работать в режиме ( Режим все еще работает )

Удерживайте нажатие на кнопку, пока на мониторе не будут отображаться цифры (Длительное нажатие более 4S) и отпустите кнопку. Светодиодный индикатор отключается. В это время он не выполняет функцию памяти. Нажмите кнопку, Светодиодный voltmeter Снова начинает работать.

Тестирование данных (вольтметр Открытый):
3,7 в до 5 В/2 а 82.5% эффективность
При напряжении от 5 в до 12 В/2 а пост 88.4% эффективность
7,4 В до 12 В/2 а 90.2% эффективность
12 В до 18 В/2 а 93.6% эффективность
18 В до 24 В/2 а 95.3% эффективность
Эффективность 24 В до 30 в 2 а 97.1%

Вывод: чем выше входное напряжение, тем эффективнее. Закройте модуль усилителя Вольтметр и получите более высокую эффективность работы
