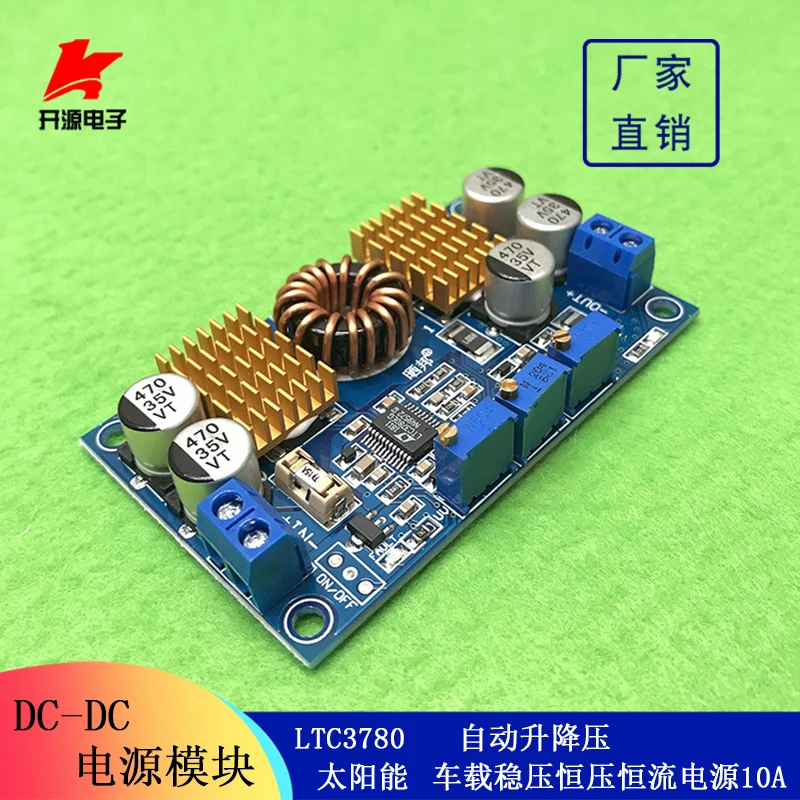

Новая версия LTC3780 DC-DC автоматический повышающий и понижающий силовой модуль солнечный автомобиль постоянное напряжение постоянный ток источник питания 10A
[Поставка достаточно, пожалуйста, покупайте напрямую для небольшой суммы покупки! Оптовые заказчики, пожалуйста, свяжитесь сОбслуживание клиентов, чтобы изменить цену после размещения заказа! 】
Введение в технологию синхронного выпрямления:
Синхронное выпрямление-это новая технология, в которой используется выделенный МОП-транзистор с очень низким сопротивлением при включении для замены диода выпрямителя, чтобы уменьшить потери выпрямления. Это может значительно повысить эффективность преобразователя DC/DC и нет мертвой полосы напряжения, вызванного напряжением барьера Шоттки. Силовой МОП-транзистор является устройством, контролируемым напряжением, и его вольтовая амперная характеристика линейна, когда он включен. Когда силовой МОП-транзистор используется в качестве выпрямителя, напряжение затвора должно быть синхронизировано с фазой выпрямленного напряжения для завершения функции выпрямления, поэтому он называется синхронным выпрямлением. Технология синхронного выпрямления должна значительно уменьшить потери выпрямления на выходе импульсного источника питания, тем самым улучшая эффективность преобразования и уменьшая нагрев самого источника питания.
Этот источник питания является высокоэффективным регулируемым модулем питания. Когда входное напряжение ниже, выше, чем, и равное выходному напряжению, выходное напряжение может быть сохранено стабильно. Например, если выход установлен на 12 В, то при смене входного напряжения от 5 до 32 В Выходное напряжение остается без изменений на 12 В. Этот модуль имеет идеальную функцию защиты и может быть применен к солнечной зарядке.
Преимущество:
Печатная плата принимает 1,6 толстое золотое покрытие;
На входе используются Сменные предохранители для защиты источника питания и оборудования;
Вся версия электролиза использует импортные оригинальные патчи, низкое сопротивление и Высокочастотные конденсаторы, что снижает пульсацию до точки замораживания;
IC использует импортированный оригинал;
Постоянное напряжение, постоянный ток, защита от напряжения (MPPT больше подходит для солнечной зарядки)
Индикатор ошибки на выходе загорается, когда дрейф выходного напряжения слишком тяжелый или происходит короткое замыкание;
Окисленные радиаторы рассеивают тепло, и эффект рассеивания тепла лучше, чем натуральный алюминиевый лист;
Индуктор принимает феррокремний, который производит меньше тепла;
Вы можете приобрести и использовать наш модуль напряжения, пожалуйста, внимательно прочитайте следующие инструкции, в противном случае компания не будет гарантировать или заменить его из-за повреждения, вызванного неправильным использованием.
Этот модуль представляет собой Автоматический Бак-повышающий источник питания. Когда входное напряжение ниже, выше, чем, или равно выходному напряжению, выходное напряжение может быть сохранено стабильно. Например, если выход установлен в 12 В и входное напряжение изменяется между 5 и 32 В, выходное напряжение не изменится на 12 В; он имеет постоянный ток, постоянное напряжение, защита от пониженного напряжения, а также функции индикации выхода и индикации неисправности. Выход имеет перегрузку по току и перегрузку по току. Защита от напряжения и короткого замыкания; все компоненты могут достигать промышленных приложений; может идеально использоваться в различных случаях, таких как зарядка, мощный светодиодный привод, оборудование питания, мощность транспортного средстваПоставка и т. д.
Электрические параметры (неизолированный понижающий модуль):
1. Входное напряжение: DC5-32V, Рекомендуемое напряжение выше 10 в
2. Выходное напряжение: DC1V-30V постоянно регулируемое;
3. Выходной ток: 10А (макс.) в пределах 7А в течение длительного времени;
4. Выходная мощность: Долгосрочная 80 Вт, пиковая 130 Вт, пожалуйста, увеличьте тепловыделение, если она превышает 80 Вт;
5. Выходная пульсация: 50 мВ (12 В до 12 В, измеряется при 5А);
6. Входное обратное соединение защиты: нет, при необходимости, пожалуйста, подключите диод Шоттки в серии на входном конце;
7. Выходной анти-обратный поток: нет. Если он используется для зарядки аккумулятора или нагрузка имеет свою индуктивную нагрузку, Пожалуйста, подключите диод Шоттки в серии на выходе;

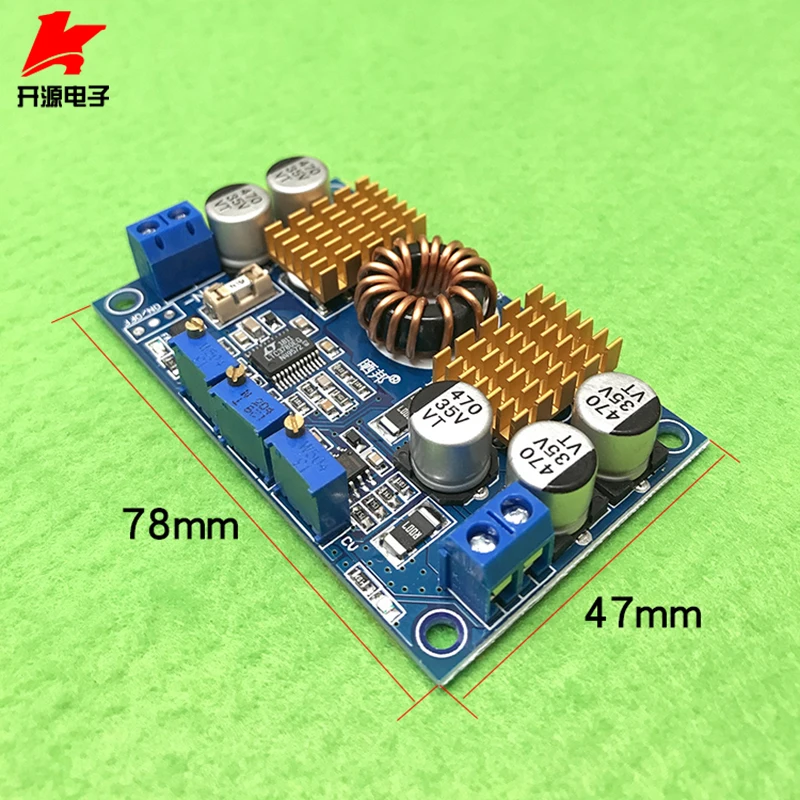

8. Размер: 77,6*46,5*15 мм
9. Защита от короткого замыкания: да;
10. Весит около 45 граммов;
Метод отладки:
1. Метод регулировки защиты от низкого напряжения батареи: (Возьмите 12 В свинцово-кислотный аккумулятор с 10 в защитой от пониженного напряжения и выключите выход в качестве примера)
Входного сигнала подключается к стабилизированного источника питания и регулировать до 10 V, и защита от недостаточного напряжения потенциометр настраивается (увеличение по часовой стрелке и снижение против часовой стрелки) до тех пор, пока индикатор неисправности (красный светильник) светильник s, то есть Настройка удачная; когда батарея разряжена до 10 в, Питание будет отключено автоматически, чтобы защитить батарею от повреждений.
Примечание: если он не работает от батареи, вы можете оставить его в стороне.
2. метод регулировки выходного напряжения: вход подключен к источнику питания (напряжение выше, чем значение защиты под напряжением), Красный светильник выключен, синий светильник включен, выход подключен к мультиметру, и потенциометр выходного напряжения регулируется (увеличен по часовой стрелке, уменьшен против часовой стрелки), До требуемого напряжения;
Примечание: как правило, красный светильник выключен и синий светильник включен. В противном случае, есть неисправность. Защита от входного напряжения, защита от перегрузки по току, защита от короткого замыкания на выходе, пожалуйста, удалите неисправность и включите питание снова.
3. Метод регулировки выходного тока: (Возьмите 12 В вход для зарядки 12 В свинцово-кислотного аккумулятора, ток заряда 5А как пример)
Вход подключен к блоку питания 12 В, мультиметр находится в текущем положении, а выход подключен к мультиметру (красный тестовый провод подключен к выходу положительного, черный тестовый провод подключен к отрицательному, и выход непосредственно коротковат. Рекомендуется использовать уровень тока выше 15А для предотвращения обожжения предохранителя). Отрегулируйте потенциометр постоянного тока (увеличение по часовой стрелке, уменьшение против часовой стрелки), пока ток не покажет требуемое значение 5А, снимите мультиметр, подключите аккумулятор, чтобы зарядить нормально. При использовании амперметра для регулировки выходного тока обратитесь к соответствующей проводке амперметра для корректной проводки и отладки.
Примечание:Для оборудования постоянного напряжения необходимо установить только Максимальный выходной ток.
