LYBGACNC Mach3 Автономный контроллер движения Лер контроллер гравировальной машины ЧПУ управления станком DDCSV3.1 Обновлено от DDCSV2.1

Описание

LYBGACNC Mach3 Автономный контроллер движения Лер контроллер гравировальной машины ЧПУ управления станком DDCSV3.1 Обновлено от DDCSV2.1

DDCS V3.1 обновляется от DDCS V2.1, который исправляет ошибки программного обеспечения и hardare. Окр V3.1 представляет собой 4 оси motion контроллер для шаговый и серво системы, системы числового программного управления принимает ARM + FPGA дизайн рамки. ARM контролирует интерфейс человека-компьютера и анализ кода, а FPGA обеспечивает основные Алгоритмы и создает Пульс управления. Это гарантирует надежное управление и простоту эксплуатации. Внутренние

3/4 оси 500 кГц ЧПУ контроллер движения автономный работа 1 ГБ внутренний G Код поддержка USB флэш-диск

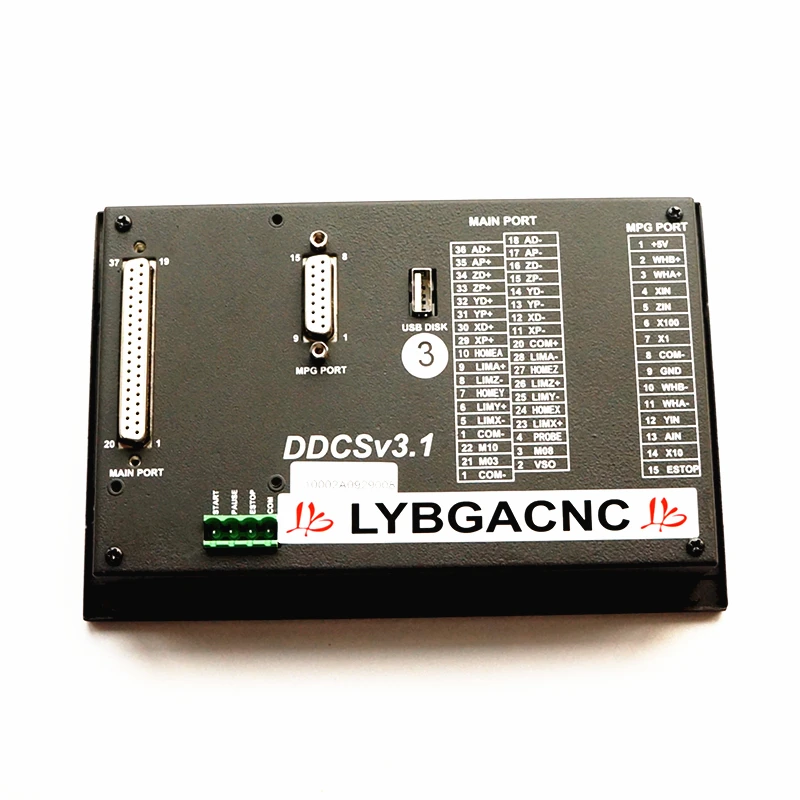

DDCS V3.1-это небольшая коробка, которая может поместиться в окошке небольшого блока управления или шкафа управления. Четыре фиксирующих крючка фиксируют этот контроллер от рамки. Размеры, которые вы найдете на рисунке 1-1 и рисунке 1-2.

Передняя панель-191 мм * 128 мм * 5 мм;

Основной корпус 191 мм * 128 мм * 37 мм;

Для установки блока в шкаф оборудования, отрежьте отверстие 182,5 мм * 59 мм

Особенности:

Автономный контроллер движений;

16 изолированных цифровых входов opto, 3 изолированных цифровых выхода opto

Аналоговое управление шпинделем 0-10 в управление шпинделем (можно модифицировать как PWM выход);

3 оси управления двигателем, макс 500 кГц на ось;

Основной контрольный чип ARM9;

Чип FPGA core algorithm;

4,3 дюймовый TFT экран, соотношение разрешения: 480x272;

17 ключи эксплуатации;
