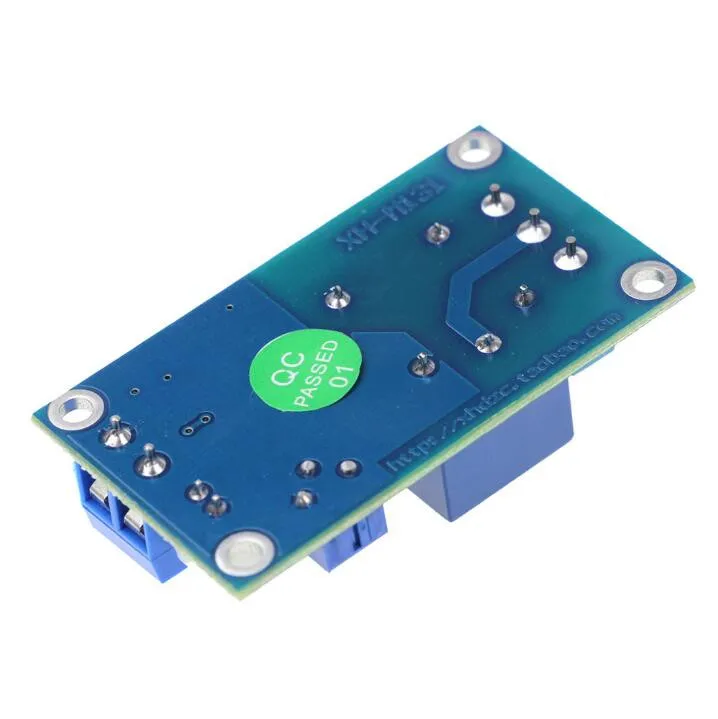

M131 светочувствительный резистор модуль 5 в яркость автоматический переключатель управления реле контроллер 12 в светильник

Описание

M131 светочувствительный резистор модуль 5 в яркость автоматический переключатель управления реле контроллер 12 в светильник

Размер модуля XH-M131: 53 мм * 31 мм * 19 мм

Этот модуль используется для светильник обнаружения, обнаружения яркости, с индикатором питания (красный) и реле pull-in индикатор (синий), и с четырьмя резьбовыми отверстиями M3 для легкой установки, плата может регулироваться чувствительностью потенциометра, автономное реле, используется для различных переключателей контроля яркости, Может использоваться, например, в уличных фонарях, автоматически включается ночью, автоматически гасится в течение дня, и другом оборудовании, требующем автоматизации.

Доска параметр

1. Модуль принимает Питание 12 В и имеет функцию анти-обратного подключения. Обратный источник питания не повредит модуль;

2. максимальная грузоподъемность нормально открытого интерфейса: AC 0V--125V/20A, DC 0V--14V/20A; модуль выхода имеет три порта общий (COM), нормально открытый (CK), нормально закрытый (CB), три порта эквивалентны двойному переключателю управления. Когда катушка реле заряжена, общий терминал обычно подключается к нормально открытому терминалу. Когда нет питания, общий терминал и нормально закрытый терминал включаются; com-терминал обычно подключается к отрицательному полюсу источника питания через нагрузку, и нормально открытый терминал соединен с положительным полюсом источника питания;

3. Чувствительность может регулироваться потенциометром. С помощью регулировки потенциометра устанавливается порог пускового реле. Когда светильник темнее порога, модульное реле закрыто. При освещении порога реле отключается.
