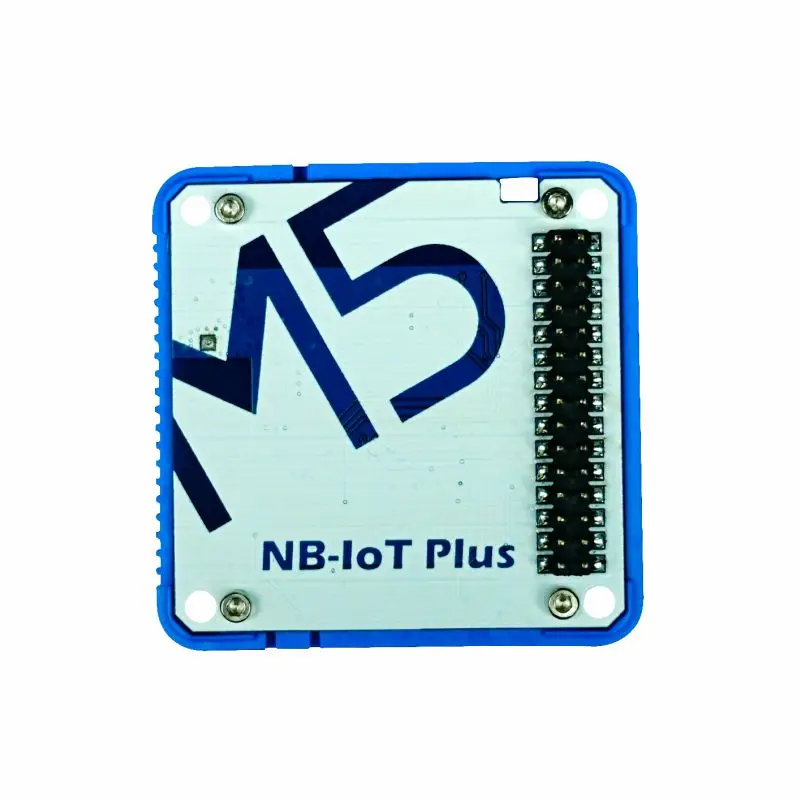

M5Stack официальный модуль NB-IoT Plus M5311-GB модуль связи Встроенная медная спиральная антенна и разъем IPEX

Описание продукта:

NB-IoT Plus-это модуль беспроводной связи, интегрированный с модулем NB-IoT M5311-GB от China Mobile. Он поддерживает несколько диапазонов частот, таких как B1/B3/B5/B8/B20/B28. Это очень Крошечный форм-фактор дает больше удобства для приложений с гибкими требованиями к размеру. Он поставляется со встроенной медной винтовой антенной, а также разъемом IPEX, предназначенным для добавления внешней антенны для получения лучшей мощности сигнала. Посылка с LCC позволяет быстро производить через стандартный SMT, Что обеспечивает более надежный метод подключения и производительность в экстремальных условиях. потребляемая мощность этого M5311-GB модуля составляет 2,1 в, он поддерживает и может полностью использовать питание батареи АА, для обеспечения решения с очень низким энергопотреблением для полевого использования терминальных устройств. m5311 обеспечивает обильные внешние интерфейсы и стеки протокола, а также поддерживает периферийные датчики, И т. Д. На основе M5311-GB мы предлагаем дополнительные аппаратные средства для модуля NB-IoT, WUP и STA LEDs, 3 alternary UARTs, кнопку питания и поддержку двух Alternate antennae.Мощность Управление:# Включение: GPIO2 остается высоким в течение 2 С# Выключение: GPIO2 Оставайтесь на высоте в течение 8 с# Включение: кнопка долгое нажатие для 2 С# Выключение питания: кнопка длительного нажатия для 8 s# Модуль сброса: GPIO26 HIGH

Продукт Особенности

# Серийная связь: UART# Мощность продукта: 5 В# Последовательная связь: UART2 (GPIO16/17)# 2x антенна: спиральная/внешняя# WUP, STA светодиоды# 1x Мощность кнопка# Нано сим-карты# M5311-GB~ # Посылка: LCC~ # Диапазон частот: B3/B8/B5~ # Tem:-40 °C ~ 85 °C~ # NB-IoT поддержка LTE Cat NB2 *~ # Скорость LTE Cat NB1 (кбит/с):~ # Одиночный тон: 15,625 (UL)/21,25 (DL)~ # Мульти тон: 62,5 (UL)/21,25 (DL)~ # SMS: PDU/текстовый режим~ # Сетевой протокол:≤~ # G4/cv6/UDP/TCP/≤~ # CoAP/LwM2M/HTTP/MQTT/TLS~ # Мощность в:~ #2,1 В ~ 3,6 В, тип 3,3 В (низковольтная версия)~ # & 3,0 V ~ 3,6 V, Typ 3,3 V (версия с фиксированным напряжением)~ # Потребляемая мощность:≤~ # 3uA @ PSM 0.4mA @ ldle режим (DRx = 1,28 S)~~ # 167mA @ Tx (23dBm/15 kHzST) 54mA @ Rx~ # Выходная мощность: 23 дбм±2 дБ~ # Сертификат: CCC/SRRC/NAL/GTI

Вес и размер

# Размер продукта: 54 мм x 54 мм x 13 мм# Вес продукта: 9 г

Включает в себя

# 1x модуль NB-IoT Plus

Применение

# Смарт Носимых устройств# Олигомеров# Умный счетчик# Включенные датчики IoT в городах и вокруг них# Monitorning системы# Промышленная навигация и мониторинг

Некоторые национальные Диапазоны частот

(Только для справки)
