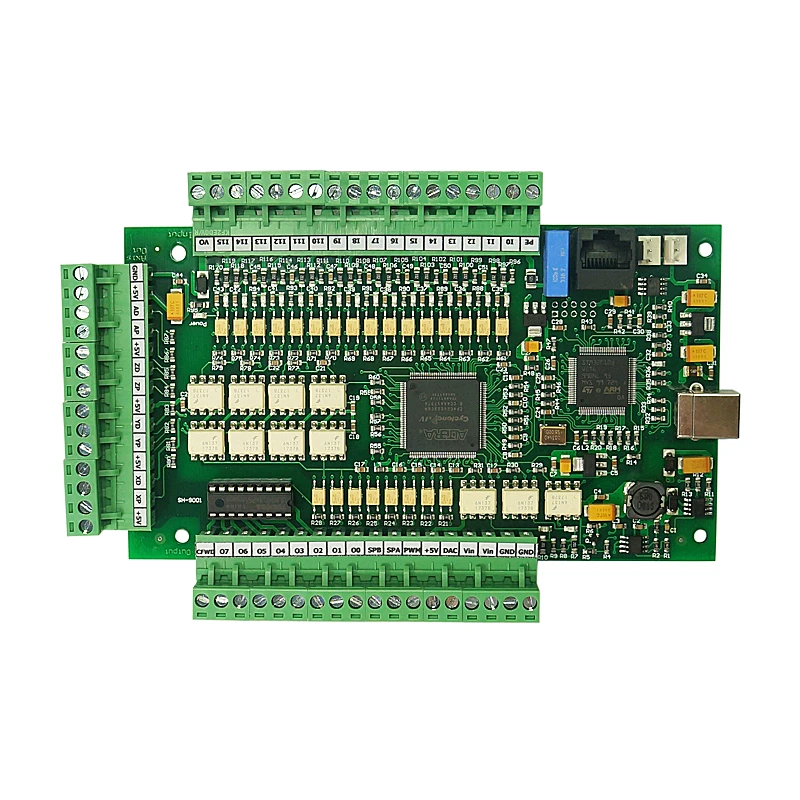

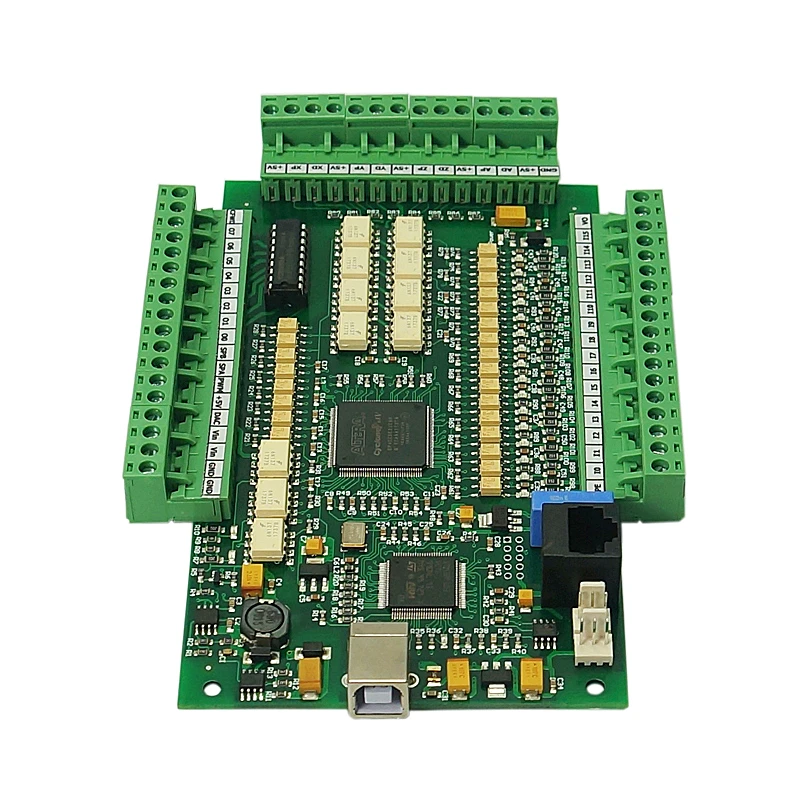

MACH3 CNC USB карта движения гравировальный станок интерфейс управления карта скорость инструмента

Описание

MACH3 CNC USB карта движения гравировальный станок интерфейс управления карта скорость инструмента

Параметры:

1. Поддерживает все версии Mach3, включая версию Mach3 R3.042.040.

2. Поддержка серии Windows, не нужно устанавливать любые usb-драйверы и разъем.

3. Полная поддержка USB hot-swappable, карта отслеживает состояние подключения USB в любое время. Под управлением Mach3, его можно повторно подключить автоматически после отключения.

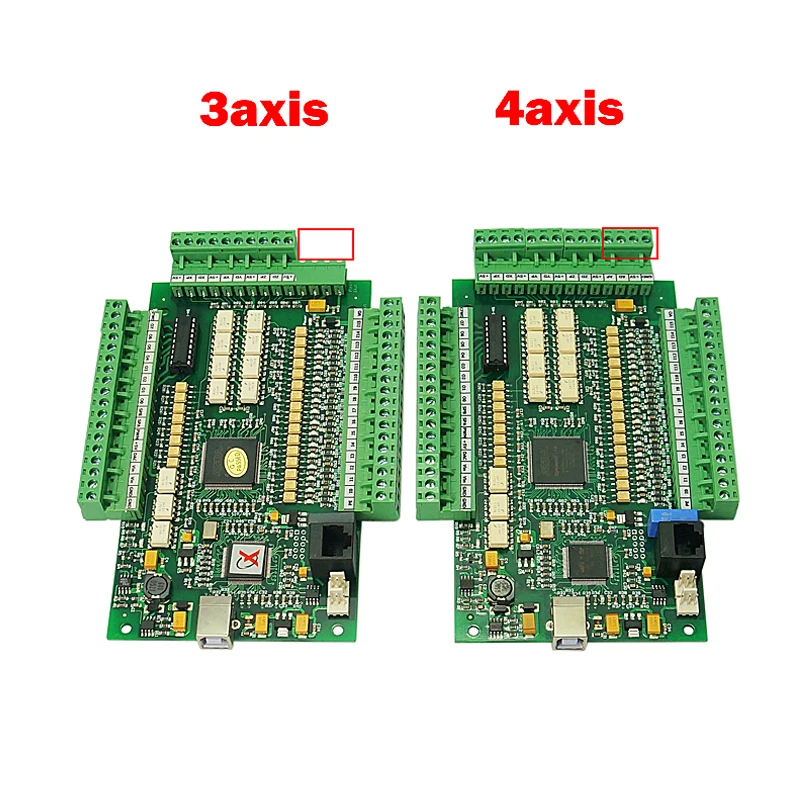

4. Поддерживает 4 оси связи, включая точку для перемещения.

5. Поддержка автоматического инструмента zero, электронный маховик и лимит программного обеспечения, устранение разницы в возврате.

6. Рабочая частота 120 м, максимальная частота импульса 1 МГц, идеально Управляйте сервоприводом и шаговым мотором тремя способами: Импульсный/направленный, CW/CCW, AB квадратурный выход.

7. Светодиодный индикатор состояния может быть полезен, чтобы показать подключение USB, и рабочий статус при мигании.

8. 16 входов общего назначения, PNP или вход NPN статус может быть настроен в Mach3.

9. 8 электронных выходов переключателей. Дарлингтон выход открытого слива.

10. Измеряет Скорость вращения шпинделя в режиме реального времени (поддерживает элемент на эффекте холла и квадратурного кодировщика скорости masurement и т. д.) и скорость шпинделя может быть замечена в March3, чтобы идеально поддерживать применение шпинделя. Идеально поддерживает токарный шпиндель и другие случаи жизни, беление требует точной скорости шпинделя.

11. Используйте внешний блок питания 12 В-24 В постоянного тока для изоляции USB и внешнего порта, а также для того, чтобы система была более стабильной.

12. 11 высокоскоростных оптических соединителей с 10 МГц и 24 универсальными оптическими соединителями (всего оптопара достигается до 35) для изоляции всех входных/выходных сигналов, изолирующего напряжения до 2 кВ

13. 2 шпинделя экспортный интерфейс: точный 0-10 в аналоговый выход, поддерживающий преобразователь в управляющий шпиндель-драйв; вывод PWM с 5 в выпадающий, обеспечивая PWM скоростной привод, CW/CCW выход, импульсный/dir выход и квадратурный выход для сервопривода или шагового драйвера.

14. Выходной шпиндель может быть настроен на любую ось 4 вала через программное обеспечение.

15. 2. Внешняя ручка регулировки для регулировки скорости обработки, скорости вращения шпинделя и скорости обработки ручного режима.

16. 4 слои монтажная плата отборных высококачественных устройств является изысканным.

Посылка Содержание:

1 х USB карта с ЧПУ

USB кабель (1 шт.);

1 x CD (если не получен, может быть потерян в таможне, пожалуйста, свяжитесь с нами)
