Mach3 управление Лер комплект USB breakout board 3 4 6 оси управления движением карты XHC 2 МГц с MPG беспроводной Маховик кулон WHB04B

Описание

Примечание:

3-осевой комплект: 3 оси USB карта + 4 оси маховик

4-осевой комплект: 4 оси USB карта + 4 оси маховик

6-осевой комплект: 6 оси USB карта + 6 оси штурвал задвижки

Mach3 управление Лер комплект USB breakout board 3 4 6 оси управления движением карты XHC 2 МГц с MPG беспроводной Маховик кулон WHB04B

Посылка содержание

1 * штурвал задвижки

1 * USB Беспроводной приемник

1 * CNC Mach3 USB плата управления движением

1 * USB кабель

1 * Руководство по эксплуатации на английском языке

Программное обеспечение будет отправлено по электронной почте.

Маховик Параметры:

1. Применение

WHB04B имеет 2 серии:

1. WHB04B-4: Поддержка 4 оси с x, y, z, a

2. WHB04B-6: Поддержка 6 осей с x, y, z, a, b, c

Применение на системе cnc mach3 в платформе windows.

2. Основные характеристики

1. Автоскачок частоты при шуме.

Диапазон частот: 433 МГц, ISM, выходная мощность до 10 дБ, высокий приемник sensitivity-98DB.

32 скачка каналов, разрыв частоты канала составляет 1 МГц.

Передача зашифрована, автоматическая сборка сети связи и пара. Автоскачка при шуме.

32 комплекта беспроводных MPG можно использовать одновременно в одной комнате.

2. ЖК-дисплей дисплей

Отображение работы оси X Y Z A B C и данных координат машины.

Отображение скорости вращения шпинделя и подачи.

Фоновый светильник с ЖК-дисплеем.

3. Осевой/ступенчатый переключатель

Чтобы выбрать X/Y/Z/A/B/C ось или закрыть все оси по оси переключатель, чтобы выбрать jog шаг за шагом переключатель.

4. Поддержка 10 кнопок функции макросъемки

Параметр	Описание продукта:
Частотных диапазонах	ISM, 433 МГц
Напряжение питания	2 батарейки типа АА
Беспроводной дальность передачи	40 м
Кодер MPG	100PPR
Функция ключ	16 клавиш (поддержка 10 кнопок функции макросъемки)
Выход мощность	10DB
Чувствительность приемника	-98DB
Максимальная оси	Квадрокоптер с 6 осями
ЖК-дисплей	Точечный ЖК-светильник
Материал	Материал-АБС и поликарбонат с антиударным и термостойким покрытием. С защищенным кремния пальто

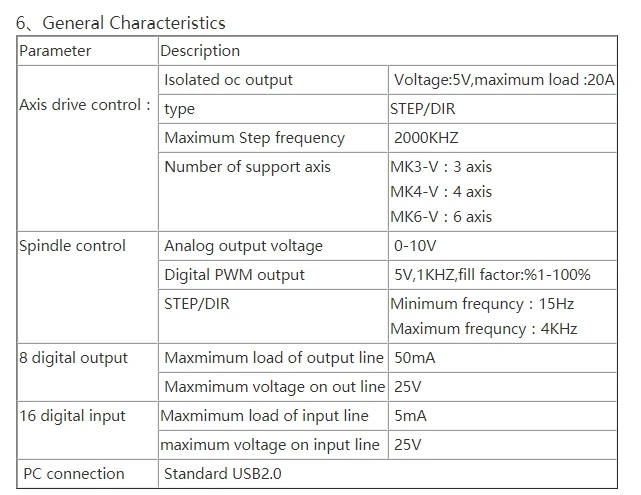

Характеристики коммутационной платы Mach3:

MKX-ET имеет 3 серии: работает с системой CNC Mach3 под всеми платформой windows
1. MK3-ET: 3 оси motion карты.
2. MK4-ET: 4 оси motion карты.
3. MK6-ET: 6 оси motion карты.

Интерфейс схемы

Mach3 управление Лер комплект USB breakout board 3 4 6 оси управления движением карты XHC 2 МГц с MPG беспроводной Маховик кулон WHB04B

Простое подключение Описание

1. Схема подключения приложения

5. Основные характеристики

1. Поддержка всех версий Mach3, подходит только для операционной системы Windows, только поддержка интерфейса s Ethernet, необходимость настройки ip-адреса связи.
2. Поддержка скорости вращения шпинделя отзывы.
3. Поддержка функции отключения питания.
4. Поддержка до 10 м Ethernet кабеля, нет необходимости устанавливать драйвер, подключи и играй;
5. Поддержка до 6-axis связь, включая занятия бегом 6-осевой связь. (В зависимости от модели, количество осей отличается)
6. Имеет импульсный выход 2000 кГц, поддерживает дифференциальный сигнал, поддерживает сервопривод/шаговый двигатель.
7. Имеет индикатор состояния, вы можете подсказать Статус подключения, статус соединения Mach3, операция, различный статус с первого взгляда.
8. Имеет 16 входных портов, 8 выходных портов, поддержка расширения входного и выходного сигнала вся изоляция порта IO, сильная защита от помех, стабильная производительность.
9. Поддерживает шпиндель PWM скорость вывода; поддерживает шпиндель импульса и направления вывода;
10. Поддержка шпинделя от 0 до 10 в аналоговый выход напряжения.
11. 184x127x30 мм, алюминиевый корпус, защита от помех, Стабильная и надежная
