Магнитно изолированный USB к ttl изолированный USB к последовательному FT232 изолированный серийный FT232RL фотоэлектрический изолированный серийный

FT232RL магнитная изоляция USB к ttl последовательный порт (UART, COM порт)

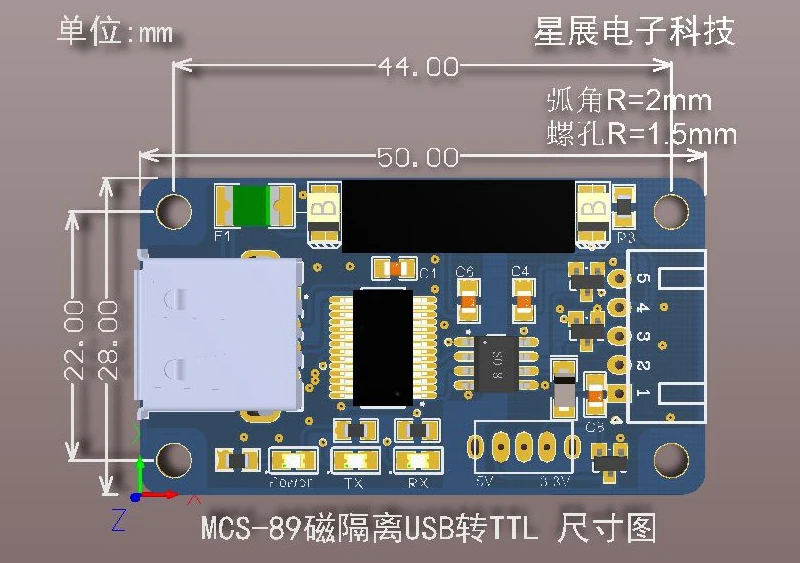

Модель товара на этой странице: McS-89

FT232RL Отличная производительность очень подходит для высоких промышленных приложений, осуществляя магнитно изолированный USB к ttl последовательный интерфейс (а именно UART/COM порт), разработанный по технологии DBS, с напряжением изоляции 1000 В постоянного тока и надежной скоростью связи до 1 Мбит/с. Сторона USB и ttl стороны полностью изолированы, полностью гарантируя безопасность компьютера и эффективно уменьшая помехи. Изысканная и компактная, настраиваемая линия (XH2.54 к линии dupont)

Основные функции:

● Оригинальный FT232RL главный контроль, отличная репутация в отрасли USB к последовательному порту чип, стабильный выбор для промышленных приложений, никогда не синий экран.

● Последнее поколение магнитной изоляции ADU3201 от ADI, высокая скорость и высокая стабильность, энергопотребление значительно ниже, чем фотоэлектрическая изоляция.

● Максимальная скорость до 1843200bps, поддержка

● Большой интервал бортового изолированного источника питания, нет необходимости в внешнем источнике питания, просто подключите к интерфейсу USB.

● Увеличьте зазор изоляции, пазы PCB, лучше, чтобы избежать мощности creepage, улучшите производительность безопасности.

● Встроенный диод защиты, улучшает способность защиты.

● Интерфейс usb-a male, не нужно подключать кабель, можно использовать непосредственно вставленный в usb-порт компьютера.

● Уровень связи можно легко Переключить на 5 В или 3,3 В через колпачок перемычки.

● VCC может выдавать 5 В или 3,3 В, уровень связи и VCC могут быть одинаковыми или разными.

● TX приводит tx-d (выход утечки) через обратный диод, удобно сжигать STC MCU, чтобы избежать сбоя питания и неполного сгорания.

● Три светодиодный индикаторы бортовой сети питания, передачи и приема могут быть использованы для наблюдения за связь в любое время по собственному усмотрению (выделенный драйвера ввода/вывода не подключен параллельно к сигнальной линии, что не повлияет на связь).

Типичные области применения:

● Изолированный USB к ttl последовательный порт связи и отладки оборудования под высоким напряжением опасности.

● Обновление прошивки для маршрутизаторов, приставок и других периферийных устройств.

● Запись (загрузка) одночиповая микрокомпьютерная программа

● Высокоскоростная USB коммуникационная плата интерфейса UART (ограничение до 2 Мбит/с)

● Встроенный в продукт для повышения надежности связи

Pin-код функции:

● Переключатель селектора уровня: используется для выбора уровня сигнала и питания VCC pin, подключение к 5 В или 3,3 В.

● TX/RX: pin последовательных данных (относится к TX самого модуля.

● GND: источник питания (GND должен быть подключен и не подключен неправильно, в противном случае это может повредить устройство или модуль последовательного порта)

Выше приведены контакты, которые должны быть подключены для нормальной связи.

● VCC: Выходная мощность (подключение определяется в зависимости от того, нужно ли внешнему устройству источник питания, и максимальный ток не должен превышать 500 мА)

● Tx-d: TX через обратный диод, то есть выход утечки сигнала TX, может только выводить низкий уровень, нужно внешнее подтягивать. при загрузке программы STC MCU Используйте tx-d вместо TX и Подключайтесь к P30 pin MCU.

Наконечник:

● Этот модуль может поддерживать как контактный сигнал, так и контактный разъем питания для переключения на 5 В/3,3 В одновременно (VCC используется для внешнего источника питания, уровень сигнала pin и VCC одинаковый), или поддержка различных уровней сигнала и питания (5 В или 3,3 В pin используется для внешнего источника питания).

● Когда Фабрика тестируется, уровень по умолчанию 3.3v.TX/RX непосредственно подключен и может быть удален при использовании.

Примечания:

● Это последовательный порт уровня 5 В/3,3 в ttl. Не подключайте устройства RS-232 уровня (от +-5 В до +-15 в).

● Нагрузка этого модуля не должна превышать 150 мА, в противном случае модуль или компьютер USB имеет риск повреждения от перегрузки (для связи требуются только три провода GND/TX/RX).

Тесты метод:

Возьмите чехол с помощью stc-isp для тестирования спонтанной самостоятельной коллекции под Windows, другие ситуации аналогичны:

1. Модуль подключен к компьютеру, и синий индикатор питания Светильник включен.

2. Установите драйвер и проверьте серийный номер в менеджере устройств.

3. Откройте последовательный помощник и выберите соответствующий серийный номер.

4. Введите любое содержимое в области отправки. Выберите текстовый режим.

5. Подключите TX и RX непосредственно с перемычкой, то есть, отправьте данные обратно напрямую и соберите спонтанно.

6. Область приема (режим выбора текста) определяет возвращенное содержимое, указывая, что модуль последовательного порта работает нормально.

Информация о продукте:

● Драйвер (Windows/Linux/Mac 32/64 OS)

●Windows драйвер инструкции по установке

● Инструменты последовательной отладки Windows (stc-isp, XCOM, SScom, SecureCRT и другие 6)

Пользователи систем Linux/Mac предоставляют только драйверы, нет соответствующих инструментов отладки и технической поддержки, пожалуйста, поймите.

Пожалуйста, обратитесь к ссылке для загрузки после покупки.
