Макетная плата для автомобильной сети \ OBD Development \ OBD2 Protocol \ Автомобильная дистанционная диагностика

Оборудование макетной платы включает в себя: Интернет материнская плата транспортных средств + Материнская плата OBD (подключи и играй) + gps антенна + GSM антенна + USB Последовательный порт плата отладки + плата адаптера JLINK (режим SW) + Удлинительный шнур USB

Долгосрочного демонстрация веб-сайте

Http:/47.93.230.202Номер счёта:NEULEN Пароль:98765432

, 360 браузер для переключения в быстрый режим в противном случае он будет частичным. Jsincorread дисплей, если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с продавцом.)

Ниже приведены некоторые направляющие видео для макетной платы, пожалуйста, скопируйте ссылку на вид адресной панелиСм

Http://v.youku.com/v_show/id_XMTgzMDA1OTczMg==.html(Сетевая монтажная плата транспортного средства Тест видео, ультра-Четкий просмотр)

Http://v.youku.com/v_show/id_XMTgyNzgxMDIwNA==.html(Видеоинструкция по установке сервера, ультра-Четкий просмотр)

Http://v.youku.com/v_show/id_XMTgzMDk2MzI4MA==.html(Макетная плата, совпадающая с серверами видеоинструкция , Ультра-Четкий просмотр)

Http://v.youku.com/v_show/id_XMjA2NDU3NDUzMg==.html(Описание индикаторов макетной платы, ультра-Четкий просмотр)

Http://v.youku.com/v_show/id_XMjA2NDk1MDI1Mg==.html(Разработка boardGSMandGPSLocal отладка)

Диагностика OBD-наша сильная точка. Стандарт диагностики OBD мы предоставляем протокол OBD2 (поддерживающий все модели, изготовленные после 2006), и программа имеет более 150 внутренних считываемых элементов данных.Наша Диагностика OBD не является простым чипом, таким как ELM327, чтобы сделать декодирование, наш процесс декодирования OBD является полностью C программным обеспечением и всем открытым исходным кодом, это и gps, TCP передача вместе написана в одном блоке STM32, не устанавливайте LIB source.

Модуль GPRS принимает модуль M35 Shanghai removage, и причина, чтобы оставить SIMCOM является то, что этот модуль ощущается более стабильным, который в основном отражается в коллективном ударе базовой станции SIMCOM позиционирования из-за Google сервера, в то время как этот модуль не работает. Они имеют свой собственный выделенный сервер для позиционирования базовой станции.У нас есть все данные и программное обеспечение для отладки этого модуля.Доступна локальная отладка.

OBD2Support протоколы включают в себя:

* ISO14230-4 адресный режим (общие внутренние транспортные средства)

* ISO14230-4 быстрый режим (общие внутренние транспортные средства)

* ISO9141-2 (Volkswagen is common, Jetta Santana Polo Bora et al.)

* ISO15765-4 стандарт 11 бит 500 K (новые транспортные средства, популярные и т. Д.)

* ISO15765-4 расширения 29bit 500 K (Honda, Toyota et al.)

* ISO15765-4 Стандартный 11bit 250 K

* ISO15765-4 продлить 29bit 250 K

На основании вышеуказанного открытого стандартного соглашения, мы можем проверить и поддерживать следующий спектр автомобилей: импортные автомобили после 2000 (за исключением ford и buick);Внутренний автомобиль после 2006 (за исключением ford, buick), и ford и buick возможен ли импорт автомобиля или внутреннего СП Автомобильная поддержка с 2007 года.

Есть только один на спине. Слот для карт SIMCard, с обеих сторон макетной платы, мы установили прозрачный акрил, практичный, нежный и красивый!

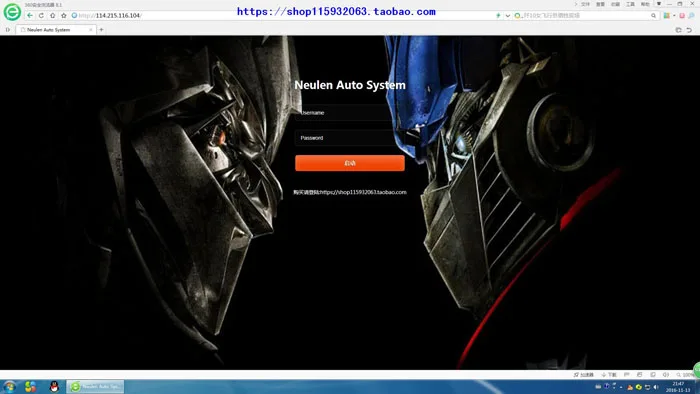

После посадки на самоустанавливаемом веб-сайте-это скользящий посадочный интерфейс трансформаторов

Милый бумблби, потому что все Дисплейные фоны оснащены исходным кодом, вы можете изменить текст., это нормально, чтобы изменить имя вашей компании!

Введите учетную запись по умолчанию: пароль NEULEN по умолчанию: 98765432 для входа в систему.С исходным кодом, учетной записью и паролем вы можете изменить по желанию.Основной интерфейс-карта baidu, над красной точкой-это наше местоположение автомобиля (карты baidu, указывающие на необходимость специального способа выпрямления, можно увидеть, как осуществляется код), В следующей таблице показаны протоколы широты и долготы и OBD2, используемые в настоящее время автомобилем, на приборной панели ниже показаны динамические параметры автомобиля в реальном времени, Эти параметры, изменяя код приложения, могут отображать более 150 в общей сложности.В будущем будет разработано больше дисплеев протокола.

Это наше соединение с схемой автомобиля, непосредственно подключенное к интерфейсу OBD, включите переключатель и начните распознавать протокол автомобиля. БД-сигнал всегда включен, а затем выключается без прерывания, что означает, что распознавание успешно, и запоминает протокол. После включения выключателя параметры будут загружены на наш сервер без прерывания.

Макетная плата STM32 SCM исходный код, слева от дерева проекта, мы не можем видеть ни одной библиотеки, полностью открытой к низу.Проект мы представляем операционную систему UCOS, многозадачную операционную систему, микрокомпьютер с одним чипом в трехядерный микрокомпьютер с одним чипом.Как правило, только поздние друзья из голых металлов не волнуются, видеоинструкция показывает вам, как узнать операционную систему за десять минут, когда голый металл, как простое программирование.

Исходный код веб-сайта, с помощью платформы программирования подготовили процедуры ASP. NET.То же самое не устанавливает ни одной библиотеки, открыть источник в конце концов.Интегрированная карта baidu, JS дисплей инструмента и другой крутой интерфейс.

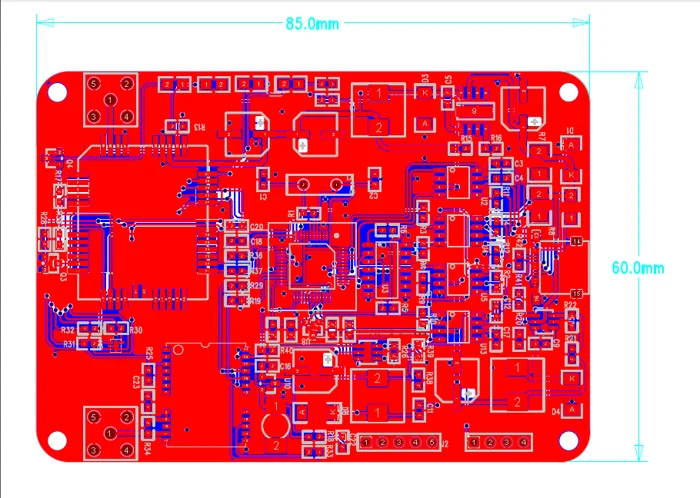

PCB отображение рисунков

Мобильный браузер посадочный интерфейс дисплей, так же, как и крутой

Мобильный посадочный основной интерфейс дисплея, так же крутой!

GPSLocal программное обеспечение для отладки, вы можете увидеть интенсивность сигнала gpssignal, звездную карту, зависимости времени, координату и так далее.
