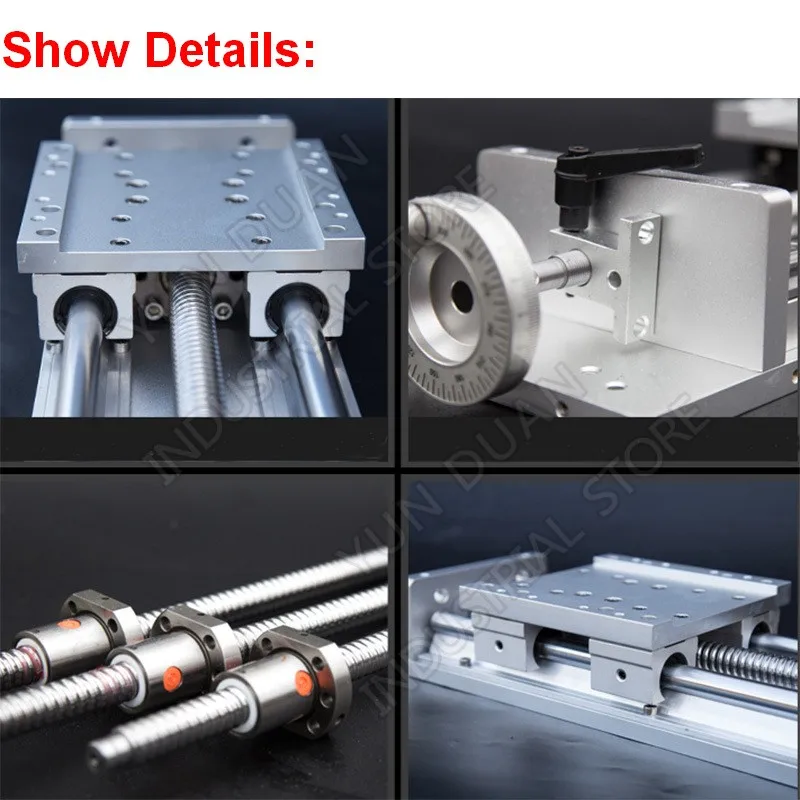

Manual Sliding Table 400MM Stroke 16" Heavy Load Precision Slide Linear Stage SFU1605 C7 Ball Screw SBR Guide Platform

Описание

Посылка включает в себя:

(1 шт.);400 ммХод руководство, форматно-раскроечный станок

1 х маховик

1 x запирающее устройство

Таблица Особенности:

Модель:TH18-400-M

Скользящий Материал:Авиационный алюминий 6061(Поверхностная пескоструйная обработка окисления антикоррозийная обработка)

Ход поршня:400 мм(Для активного хода)

Горизонтальная нагрузка:130 кг (макс)

Вертикальная нагрузка:50 кг (макс)

Размер мобильной панели: 150 мм X 90 мм

Высота слайда: 71 мм

Ширина пола: 135 мм

Толщина нижней плиты: 11 мм

Повторная Точность позиционирования:0,02-0,03 мм

Диаметр подушка из бутадиен-стирольного каучука Руководство:16 мм

Шариковый винт Особенности:

1. Тип шарикового винта: 1605 (диаметр 16 мм, свинец 5 мм (шариковый винт можно заменить на 1610/1620/2020/2005 C7 уровень)

2. Точность шарикового винта:C7

3. Точность повторного позиционирования:0,02 мм

Размер:

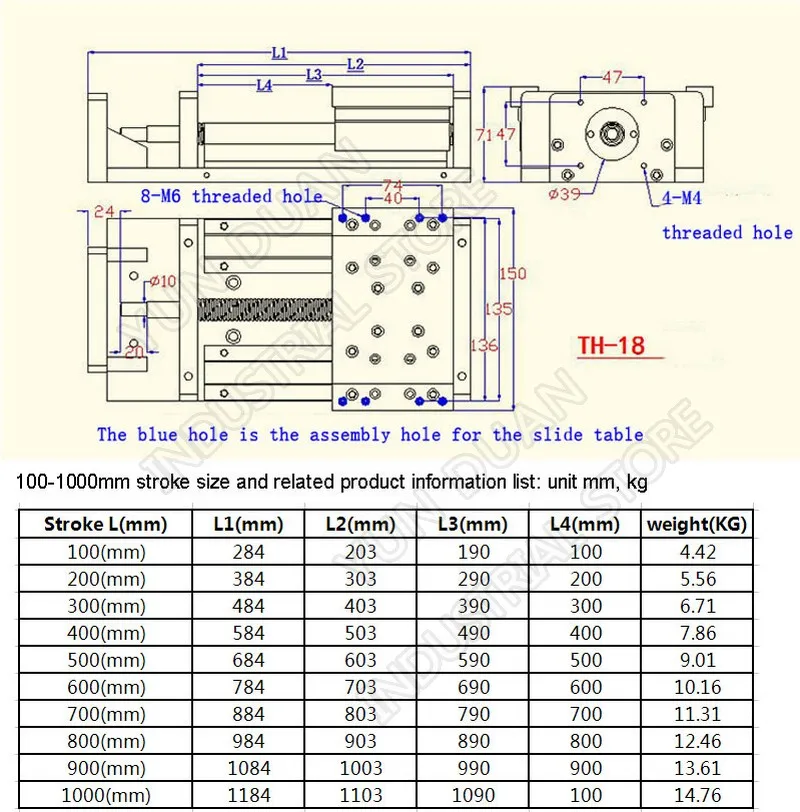

Габаритные размеры скользящего стола:


Мобильная панель Размер:

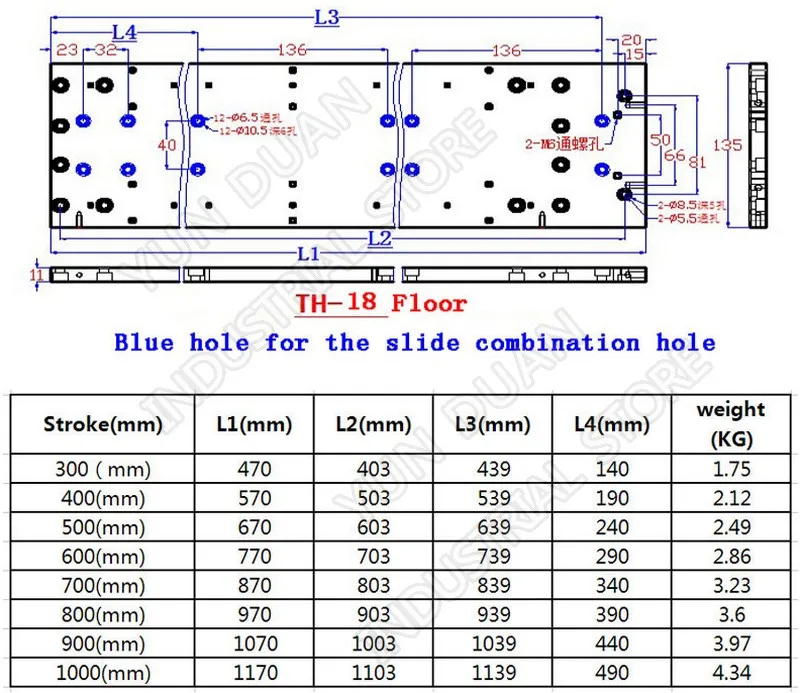

Нижнее монтажное отверстие (ход 300-1000 мм):

Размер крепления передней панели:

Размер крепления задней панели:
