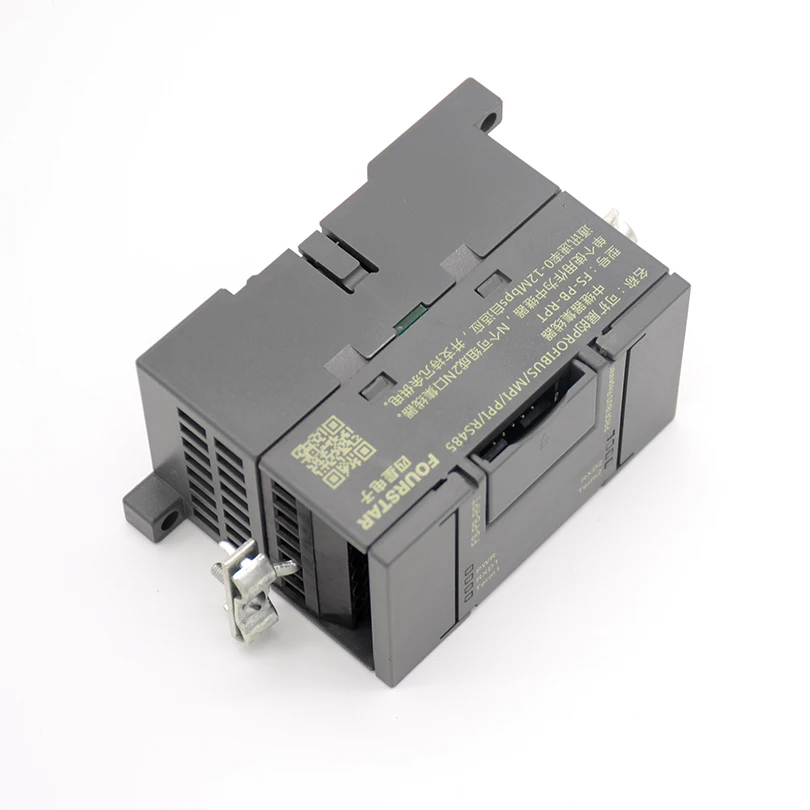

Масштабируемый PFOURSTAR ROFIBUS/MPI/PPI втулка ретранслятора одноразового использования в качестве ретранслятора nможет сформировать 2N порт, связь ставка на возраст от 0 до 12 месяцев Мбит/с

Масштабируемый PROFIBUS втулка ретранслятора FS-PB-RPT

1. Основные характеристики сети PROFIBUSФизический слой fieldbus PROFIBUS, MPI, PPI, MODBUS и free port RS485 основан на технологии интерфейса RS485, которая является самым популярным полевым автобусом в настоящее время. Трудно достичь высокой надежности и стабильности для сетей RS485 при скорости передачи данных до 12 Мбит/с. Поэтому технология RS485 была дополнительно определена и дополнена в стандарте PROFIBUS, включая топологию сети, сегмент, терминал, реле, ветку и другие идеи, и кабели, разъемы, и ретрансляторы б/у. И другие компоненты сети, чтобы сделать Подробные технические характеристики.1,1. Когда стандарт PROFIBUS определяет передачу сигнала RS485, используется топология сети типа шины, и предлагаются сетевые компоненты и идеи, такие как сегменты сети, терминалы, ретрансляторы, разъемы и т. Д., как показано на рисунке 1-1 Когда длина кабеля превышает расстояние, указанное стандартом PROFIBUS или количеством станций в сети, превышает указанный номер, ретранслятор используется для разделения шины на два сегмента части 1 и части 2. головка и хвост каждого сетевого сегмента называются клеммами.

1,2. Две терминальные станции сети PROFIBUS должны быть оснащены конечными резисторами, и две терминальные станции не могут быть выключены во время работы сети. Если устройство не может работать непрерывно, необходимо установить активные Оконечные резисторы в терминале и сохранить его в постоянном состоянии. Электрический, четырехзвездный электронный активный концевой резистор модель PB-TR485). Терминальный, терминальный, установка сопротивления клеммы, как правило, устанавливается, поворачивая переключатель сопротивления терминала на шинный разъем PROFIBUS вкл. и переключатель на шинный разъем Вилки других станций в сегменте сети должен быть выключен, так что считается, какая станция является терминалом сегмента имеет ключевое значение.1,3. Стандарт PROFIBUS определяет, что общее количество станций может быть логически 126 (адрес станции 0 ~ 125 используется для основных/рабочих станций). В сегменте сети PROFIBUS имеется до 32 станций. Если вам нужно более 32 станций в сетевом сегменте для PROFIBUS, необходимо использовать устройство, например ретранслятор или концентратор для расширения на несколько сегментов.1,4. Расстояние от определенной станции до RS485 магистральная линия называется веткой. Сигнал будет генерировать эхо в линии ветви, чтобы сделать искажение формы сигнала. Обычно длина линии ветки не должна превышать 1 метр. Использование PROFIBUS шинный разъем (обычно известный как штекер DisplayPort) для подключения станции и автобус устраняет линию Шпоры (когда длина Фулкрума равна нулю), что является наиболее идеальным соединением.1,5. Средство связи PROFIBUS должно использовать специальный кабель, соответствующий стандарту PROFIBUS (номер продукта Siemens: 6XV1 830-0EH10). Общие характеристики кабеля: Таблица 1-1:Максимальная длина кабеля связи в сегменте сети PROFIBUS близка к скорости передачи данных, как показано в таблице 1-2 ниже. Максимальная скорость передачи, которую можно достичь для всей сети PROFIBUS, зависит от того, какой сегмент сети имеет самую большую длину кабеля.

2. Основная цель и характеристики четырехзвездочного электронного профибуса втулка ретранслятора

4-1 функция филиала шины (функция ступицы): PROFIBUS RS485 является топологией типа сетевого автобуса, которая не допускает ветвей, что увеличивает проблемы с проводкой. Комбинируя несколько FS-PB-RPTs в концентратор, топология сетевого автобуса PROFIBUS RS485 может быть изменена для достижения звездной и гибридной структуры сети для легкой проводки.4-2 функции ретранслятора: два интерфейса повторителя PROFIBUS могут самостоятельно управлять одним сегментом сети PROFIBUS, то есть вы можете подключить до 31 станции, что может увеличить максимальное расстояние передачи при соответствующей скорости передачи. Также возможно осуществить каскадные. Таким образом, гибридная сетевая структура PROFIBUS, состоящая из ретрансляторов, может достигать 126 станций. Расстояние передачи может достигать нескольких км в зависимости от количества каскадов (в зависимости от используемой скорости передачи).4-3 функции изолятора: каждый интерфейс повторителя PROFIBUS может быть расширен в "сегмент PROFIBUS" (который можно называется "сегмент интерфейса"), и каждый сегмент интерфейса электрически изолирован, то есть между сегментами. Изолировано. Это необходимо для защиты интерфейса, подавления помех и улучшения стабильности сетевой системы.4-4 диагностическая функция мониторинга: светодиодный индикатор на повторителе PROFIBUS может контролировать рабочий статус каждого сегмента в сети PROFIBUS, обеспечивая справочную информацию для диагностики сети и устранения проблем.Четырехзвездочная электронная профибус втулка ретранслятора имеет следующие основные характеристики:4-5 FS-PB-RPT одноразового использования в качестве Wi-Fi репитер, N комбинаций может быть расширен на 2N порт концентраторы, как, например, 2 пульта ДУ можно создать 4-портовый концентратор, 3 пульта ДУ можно создать 6-портовый хаб... 10 может образовать 20 портов концентратор очень гибкий и удобный в использовании.4-6 физический слой прозрачной передачи: четырехзвездный электронный повторитель PROFIBUS прозрачно передается физическим слоем бит, и не имеет ничего общего с верхним слоем протокола. Таким образом, он применим ко всем RS485-based PROFIBUS протоколы, в том числе: PROFIBUS-DP/V0, V1. V2, и различное применение профилей, включая: promisafe (безопасный), избыточность (избыточность), Ident system s (идентификационная система) и так далее. Поддерживает подключение нескольких мастер-сообщений, таких как протокол функции S7, мастер-станция класса 2; также поддерживает протокол MPI, протокол PPI и протокол RS485 свободного порта, а также может быть применена к другим устройствам передачи данных по технологии RS485, таким как MODBUS и т. Д.4-7 нет основного/рабского интерфейса, нет входного/выходного интерфейса, нет терминала/нетерминального узла: для каждого интерфейса RS485 мастер/раб может быть подключен к любому интерфейсу.4-8 четырехзвездочных электронных масштабируемых ретрансляторов доступны в двух моделях:1. FS-PB-RPT модели: высокоскоростная втулка ретранслятора, скорость передачи данных 0 ~ 12 Мбит/с Адаптивная.2. FS-PB-RPT-1.5M модели: скорость передачи данных 0 ~ 1,5 Мбит/с Адаптивная, и форма сигнала ограничена в круге управления, который имеет лучшую защиту от помех.4-9 сегментов изоляции: каждый сегмент интерфейса изолирован друг от друга. Каскад: любой сегмент интерфейса может быть каскадирован ретранслятором PROFIBUS для расширения количества сегментов интерфейса. Количество каскадов может быть связано с коэффициентом aud.

6. Топология применения четырехзвездочного электронного профибуса втулка ретранслятора

Четырехзвездочная электронная FS-PB-RPT втулка ретранслятора очень гибкая и может использоваться в качестве ретранслятора. Несколько могут быть объединены в концентратор. Например, N FS-PB-RPT может быть расширен для формирования 2N портового концентратора. Сеть, звездная сеть, дерево сетьИ гибридная сетевая топология. Пользователь должен правильно установить оконечный резистор, как показано на рисунке, в противном случае связь будет невозможна. ВКЛ и ВЫКЛ на рисунке показывают, что он будет в серединеПереключатель настройки оконечного резистора на реле FS-PB-RPT или шинный разъем переключается на соответствующее положение. Каждая станция PROFIBUS должна быть подключена с помощью шинный разъем PROFIBUS, который устраняет проблему веточной линии. Согласно стандарту PROFIBUS устройство, действующее как автобусный терминал, не может быть отключено. В противном случае, если мощность отключена, смещение напряжения оконечного резистора будет потеряно, и связь будет ненадежной или даже не может общаться нормально.6,1. Топология приложения как повторитель:FS-PB-RPT является повторителем PROFIBUS RS485, когда используется отдельно. Он только должен быть правильно проводным и правильно установить оконечный резистор. Он может работать нормально, когда питание включено, другие настройки не нужны. Ниже приведены различные топологии сети, используемые в качестве Ретрансляторов.Когда Длина шины превышает указанную длину или количество станций при соответствующей скорости передачи данных, шина делится на сегмент шины 1 и сегмент шины 2 повторителями, каждый сегмент соответствует заданной длине и количеству станций при различных скоростях передачи.

Для устройств, на которых интерфейс PROFIBUS не является разъемом DB9F, а клеммным блоком, вы можете не использовать шинный разъем PROFIBUS. Для такого устройства сайта PROFIBUS соединительный кабель должен быть подключен как можно больше, и терминал должен быть установлен в автобусном терминале. Источник выходного резистора и гарантировать, что он не может быть приведен в действие.Как показано на рисунке 6-2.

Сегмент шины 1 соединен с сегментом шины 2 с повторителем. Спецификация шины RS485-это принцип доставки автобуса до конца, и повторитель должен быть установлен в месте ветки. Репитер на рисунке ниже является узлом в сегменте шины 1 и терминалом в сегменте шины 2.

Шина сегмент 1 и шина сегмент 2 соединены с повторителем. Двухсегментная шина может быть соединена в любом положении с повторителем. Повторитель на следующем рисунке является узлом как в сегменте шины 1, так и в сегменте шины 2.

6,2. Топология приложения как концентратор:При использовании FSPB-RPT для формирования ступицы необходимо открыть корпус и вытянуть Удлинительный кабель изнутри, а затем подключить Удлинительный кабель к гнездо расширения предыдущего модуля. N FS-PB-RPT может быть расширена таким образом, чтобы сформировать 2N портовый концентратор, как, например, 2 пульта ДУ можно создать 4-портовый концентратор, 3 пульта ДУ можно создать 6-портовый хаб, 4 может составить 8-портовый хаб..., и можно использовать на расстоянии до 10 FS-PB-RPT расширяется в 20-портовый концентратор. Если вам необходимо увеличить количество интерфейсов, вы можете использовать каскадные.

При использовании нескольких FS-PB-RPTs для формирования концентратора может быть предоставлен только одиночный блок питания. Также возможно поставить два или более источника питания. В это время это резервный источник питания. Когда любой источник питания теряет мощность, он будет автоматически питаться от другого источника питания, и время переключения равное нулю.

Четырехзвездные электронные FS-PB-RPT очень гибки при использовании в качестве ступицы, что позволяет автобусным сетям, звездным сетям, деревным сетям и гибридным сетевым топологии. Ниже приводится различное применение топологий.

6,3. Комбинируйте с волоконный концентратор FS-FO2-RPT для реализации кабеля PROFIBUS и волоконной гибридной сети: FS-FO2-RPT-это универсальный комбинированный волоконный концентратор fieldbus, производимый четырьмя звездами электроники. Его можно комбинировать с четырехзвездочным электронным расширяемым PROFIBUS втулка ретранслятора FS-PB-RPT, чтобы осуществить кабель PROFIBUS и волоконную гибридную сеть. Например, кабель используется в ближайшем шкафу, а волокно используется на большом расстоянии. Пожалуйста, обязательно Установите оконечный резистор правильно в соответствии с фигурой, в противном случае он не будет общаться правильно!

7: Вопросы и ответы

7,1 почему терминальные резисторы должны быть установлены на обоих концах (терминалах) сетевого сегмента RS485?Когда сигнал RS485 будет передан в кабеле, он будет генерировать отражение сигнала, то есть, передающий конец будет получать отраженный сигнал, генерируемый самостоятельно, что является сигналом ошибки. Это отражение сигнала устраняет, когда сопротивление параллельного резистора в конце кабеля равно характерному импедансу кабеля.7,2 почему станция как терминал в сегменте сети PROFIBUS не может быть отключена?В первых и последних сегментах PROFIBUS терминалы называются клеммами. Для подавления отражения и искажения сигнала RS485 кабель терминала должен быть подключен к терминалам A1 и B1 шинный разъем, И Переключатель настройки оконечного резистора на шинный разъем на терминальном интерфейсе. Необходимо установить на положение ВКЛ, чтобы интерфейс терминала был подключен к оконечному резистору 220 Ом, 390 Ом нагрузочный резистор и 390 Ом вытягивающий резистор для обеспечения стабильной работы сети. Нагрузочный резистор требует 6 контактов на розетке DP. И 5 футов обеспечивают 5VDC рабочее питание. Когда Клеммная станция теряет мощность, Рабочая мощность 5VDC нагрузочный резистор исчезнет, что может привести к ненормальному или невозможному общению сети.На рисунке ниже показана Внутренняя схема шинный разъем PROFIBUS.

7,4. Какие протоколы связи могут использоваться четырехзвездочные электронные FS-PB-RPT втулка ретранслятора?Используется для PROFIBUS, MPI, PPI, MODBUS и RS485 Бесплатная Порт, связь протоколы.7,5. Сколько FS-PB-RPTs можно использовать для расширения в концентратор?Данные, приведенные в нашем инструкции, могут быть расширены до 20 портов с помощью 10 FS-PB-RPTs. Это консервативные данные. На самом деле, мы протестировали использование 25 единиц для расширения, работа очень Стабильная и надежная, но учитывайте, что рекомендуется, чтобы пользователь расширял до 10 единиц питания и других факторов. Когда существует более 10 единиц, каскад используется для расширения.7,6. Как определить максимальную скорость связи, которую может достичь вся сеть?FS-PB-RPT втулка ретранслятора может быть использована для формирования сложных гибридных сетей. Длина каждого сетевого сегмента варьируется. Максимальная скорость связи, достигаемая всей сетью, зависит от самого длинного сетевого сегмента кабеля. Если вы хотите увеличить скорость связи, вы можете использовать его. Ретранслятор или концентратор разделяют более длинный сегмент, чтобы соответствовать вашему требованию скорости.. 7 какой результат потери оконечного резистора в сети?Когда кабель длинный или скорость связи высока, если сетевой сегмент теряет оконечный резистор, это, безусловно, сделает сеть не в состоянии общаться нормально, или он может общаться только при очень низком уровне. Независимо от длины кабеля сетевого сегмента, необходимо правильно установить оконечный резистор. Все сделано в соответствии с спецификациями, чтобы избежать сбоев связи, особенно некоторые раздражающие сбои программного обеспечения.7,8 Что происходит, когда ветка в сети RS485 слишком длинная?Это замедляет скорость передачи данных, а также может привести к ненадежному общению, или к каким-либо доступом к сайту и другим неясным мягким повреждениям. Длина линии ветки обычно контролируется в пределах 1 метра. Идеально подходит для подключения автобуса к терминалу. Длина линии ветки равна нулю, но может возникнуть проблема с подключением автобуса на одном терминале. Интерфейс RS485 продуктов Siemens, таких как PROFIBUS, PPI и MPI, использует две пары терминалов, что устраняет проблему веточных линий.7,9. Как осуществить высокоскоростную дальнюю связь PROFIBUS?Когда PROFIBUS общается на высокой скорости, такой как скорость связи более 3 Мбит/с, максимальный кабель может достигать только 100 метров. Добавление нескольких ретрансляторов или концентраторов вызовет проблемы, такие как увеличение задержки сигнала, увеличение стоимости и хлопотное питание. Это лучшее экономичное решение. Такие как четырехзвездочная электронный PROFIBUS волокна адаптеры канала связи FS-OLM2-S и FS-OLM2-M.
