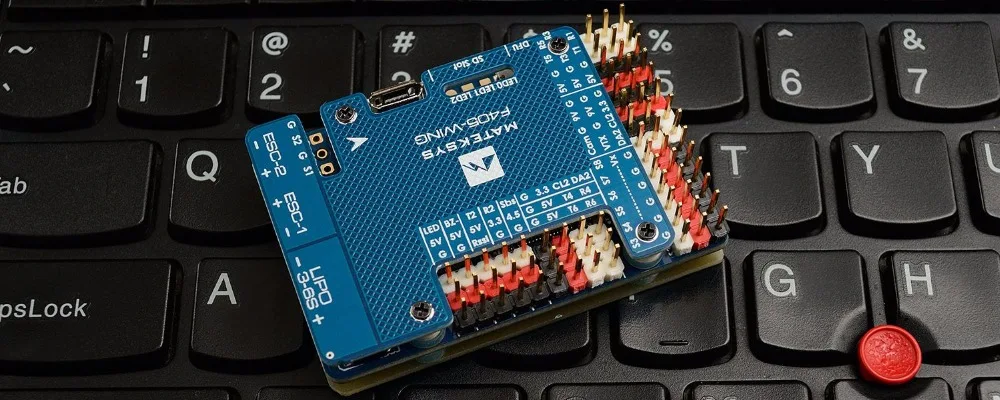

Matek MatekSys F405-WING STM32F405 управления полетом с INAVOSD MPU6000 BMP280/Поддержка кулон с крыльями фиксированное крыло 20% off

Описание

FC Технические характеристики:

MCU: 168 МГц STM32F405

IMU: MPU6000 акселерометр/гироскоп (SPI)

Баро: BMP280 (2C)

OSD: INAV OSD w/AT7456E чип

Blackbox: слот для карт MicroSD (SD/SDHC)

ПДС & 6x UART

2x двигатели, 7x сервоприводные выходы

2x I2C

3x светодиодов для состояния FC (синий, красный) и индикатор 3,3 В (красный)

Встроенный инвертор для входа SBUS (UART2-RX)

PPM/UART общий: UART2-RX

SoftSerial на TX2 pad

Датчик напряжения аккумулятора: 1:10 (шкала 1100)

WS2812 Светодиодная лента: Да

Звуковой сигнал: Да

RSSI: Да

FC прошивки:

INAV полета

Цель: MATEKF405SE

PDB:

Диапазон входного напряжения: 9 ~ 30 В (3 ~ 6 S LiPo) с защитой от телевизоров

2x ESC наколенники

Ток Senor: 104A, 3,3 V ADC, масштаб 317

BEC 5 V Выход:

Предназначен для контроллера полета, приемника, OSD, камеры, зуммер, 2812 LED_Strip, зуммер, gps модуль, скорость полета

Непрерывный ток: 2 Ампера, Макс. 3а

BEC 9 V/12 V Выход:

Предназначен для видео передатчика, камеры, Gimbal ect.

Непрерывный ток: 2 Ампера, Макс. 3а

12 В вариант с перемычкой

BEC Vx ток на выходе:

Предназначен для сервоприводы

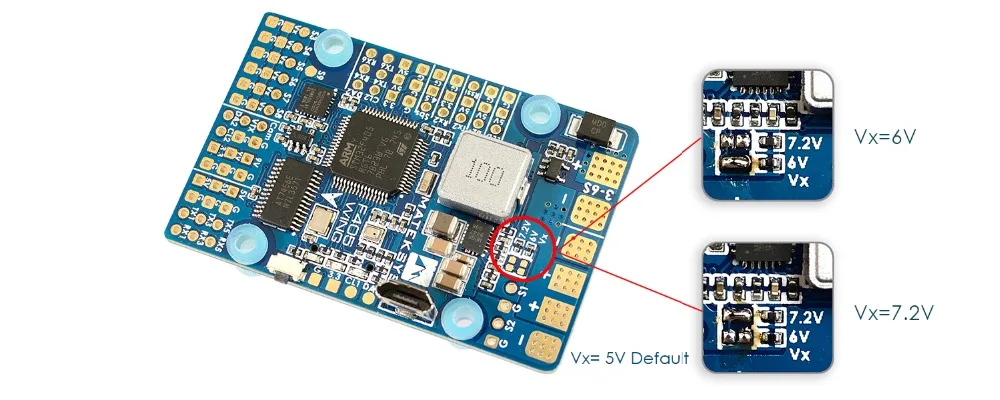

Напряжение регулируется, 5 В по умолчанию, 6 в или 7,2 в через перемычку

Непрерывный ток: 5 ампер, Макс. 6А

Выходная пульсация: 50 мВ (вин = 24 В, выход = 5В @ 5A нагрузка)

Выход BEC 3,3 V:

Предназначен для модуля Baro/Compass и Spektrum RX

Линейный регулятор

Постоянный ток: 500mA

Медицинский осмотр:

Крепление: 30,5x30,5 мм, 44 мм с люверсами Φ3 мм

Размеры: 56x36x13 мм

Вес: 25
