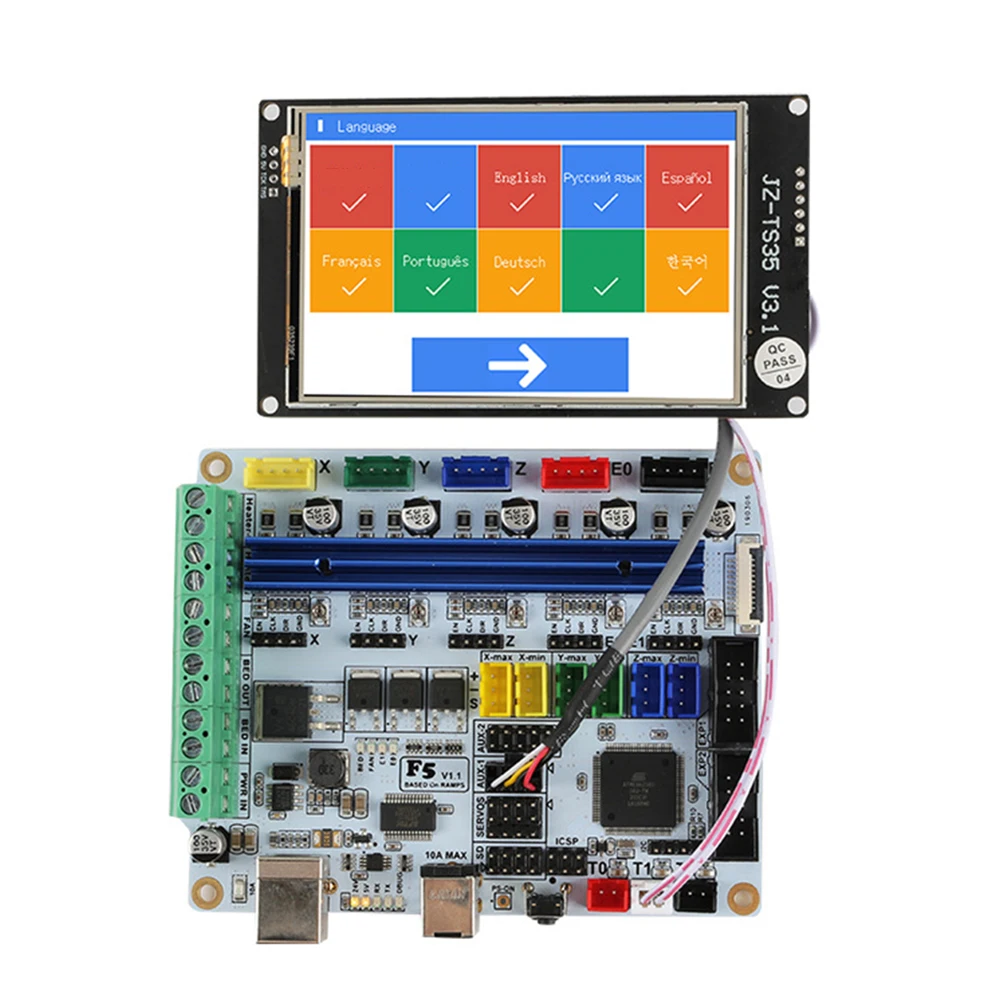

Материнская плата для 3D-принтера F5 V1.1+ 3,5 дюймов Wifi цветной сенсорный экран 9 языков вместо базы Mks

Описание

Введение: F5 V1.1-компактная, практичная и гибкая панель управления. Он основан на MEGA2560,
Одноплатное решение является более стабильным и поддерживает подключи и играй, экономит развитие, близость и время установки. F5
V1.1 хорошо растягивается, что удобно для разработчиков, чтобы отлаживать и улучшать цикл разработки.
Программное обеспечение; среда сбора: для Arduino IDE; Прошивка: Marlin; Программное обеспечение ПК: printrun; Repetier-Host (китайская поддержка)
Цвет: цвет рисунка; Материал: металл + пластик
Особенности:
1. Рабочее напряжение: 19-24 В максимум 10А
2. Мастер IC: ATMEL компании ATMEGA2560 16AU
3. Интерфейс USB FT232RL
4. Интеграция 5 A5984 привод шагового двигателя
5. Два нагревательных конца, поддержка двухцветной печати (Максимальная рабочая температура зависит от материала тепловой головки)
6. Комиссия использует высокое качество 4-из шельфового пласта
7. SMD предохранитель и MOSFET трубка, в общей сложности 4 MOSFET трубы, один из которых используется
Нагрева горячей воды кровать
8. 24 в порт питания с 5А, 10А, 15а восстанавливаемый предохранитель
9. Есть 2 входных порта питания, и Горячая кровать питается отдельно.
10. На основе платформы Arduino, поддержка нескольких прошивки, различных ПК программного обеспечения
Интерфейс Описание ресурса
1,3 канальный интерфейс ADC для измерения температуры: два экструдера измерения температуры, одно измерение температуры горячей кровати
2,1 способ ШИМ: 1 вентилятор управления
3. Дорожный концевой выключатель: X, Y, Z можно подключить к машине
4. Есть два внешних разъема питания: один непосредственно подключен от источника питания, один из PWR в и кровать в
Мощность питания
5. MCU непосредственно контролирует сервопривод
6. Три фута управления шагового двигателя регулируемые

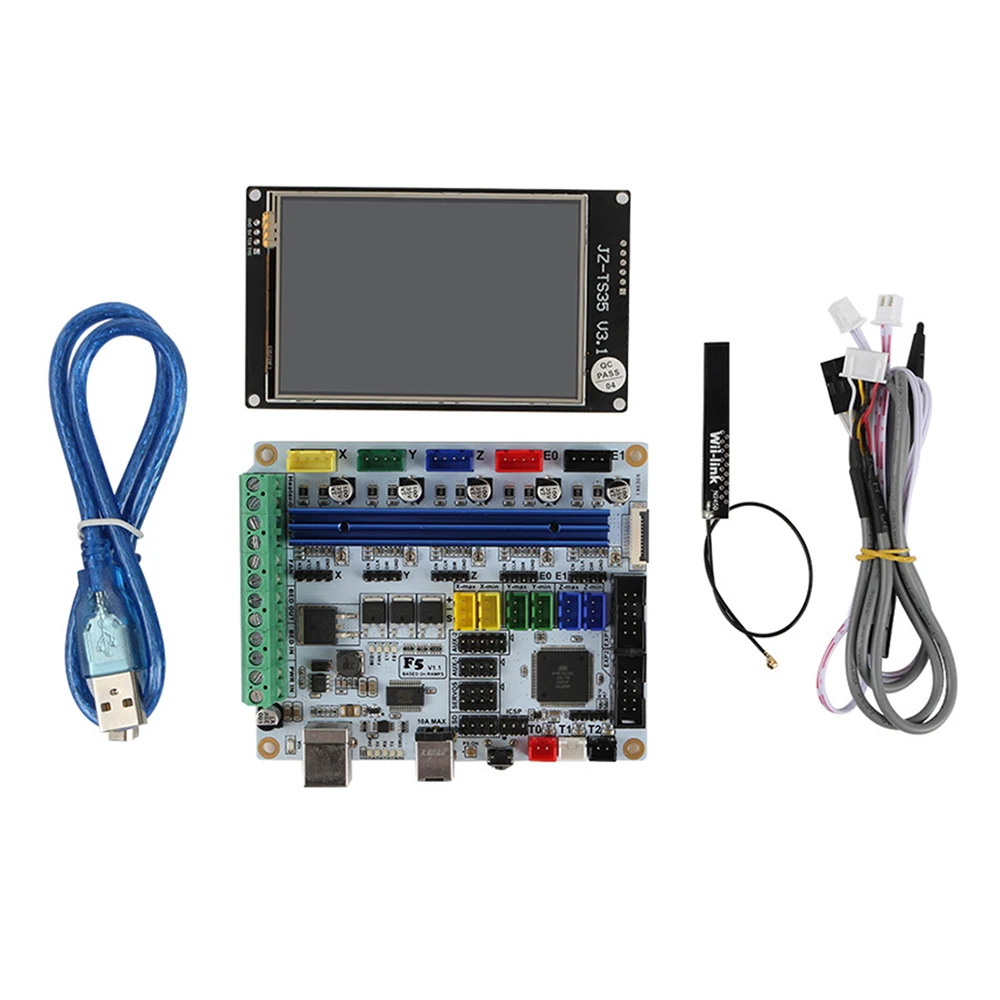

Посылка в комплект входит:
1 * F5 V1.1 материнская плата
1 * USB кабель
1*3,5 дюймовый цветной дисплей
1 * Соединительный кабель
1 * WI-FI вспомогательная линия
Только вышеуказанный пакет, другие продукты не включены.
Примечание: световая съемка и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допускается погрешность измерения: +/-1-3 см.
